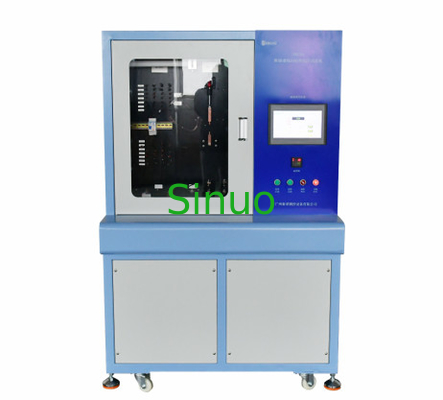

IEC60898-1 সার্কিট ব্রেকার মেকানিক্যাল এবং ইলেকট্রিক্যাল লাইফ টেস্টিং মেশিন
| Closing time setting: | 1~999.9s | Opening time setting: | 1~999.9s |
| Test frequency: | 1-4 বার/মিনিট | Output current: | AC5~130A |
| Output voltage: | AC220~420V | Power factor: | 0.85-0.90 |
| Test sample range: | 3~125A | Opening/closing speed: | 0.1m/s±0.025 m/s |
| High Light: | IEC60898-1 ইলেকট্রিক্যাল লাইফ টেস্টিং মেশিন,সার্কিট ব্রেকার ইলেকট্রিক্যাল লাইফ টেস্টিং মেশিন |
||
IEC60898-1 সার্কিট ব্রেকার মেকানিক্যাল এবং ইলেকট্রিক্যাল লাইফ টেস্টিং মেশিন
পণ্যের তথ্য:
এটি মানগুলির সাথে সামঞ্জস্যপূর্ণ: GB10963.1-2020৷
IEC60898-1:2015
আবেদন
4,000 অপারেটিং চক্রের পরে সার্কিট ব্রেকার অত্যধিক পরিধানের অভিজ্ঞতা পাবে কিনা তা মূল্যায়ন করতে ক্ষুদ্র ছাঁচে তৈরি কেস সার্কিট ব্রেকারগুলিতে যান্ত্রিক এবং বৈদ্যুতিক জীবন পরীক্ষা পরিচালনা করতে ব্যবহৃত হয়, চলমান যোগাযোগের অবস্থান নির্দেশকারী ডিভাইসের সংশ্লিষ্ট অবস্থানের সাথে অসঙ্গতিপূর্ণ, এবং কেসিং পরীক্ষিত হওয়ার জন্য যথেষ্ট ক্ষতিগ্রস্ত হয়েছে।স্ট্যান্ডার্ডের সাথে সম্মতি নির্ধারণের জন্য লাইভ পার্টস, আলগা বৈদ্যুতিক এবং যান্ত্রিক সংযোগ, সিলিং যৌগগুলির ফুটো ইত্যাদির অ্যাক্সেস।
প্রযুক্তিগত পরামিতি:
| আবেদন | 4,000 অপারেটিং চক্রের পরে সার্কিট ব্রেকার অত্যধিক পরিধানের অভিজ্ঞতা পাবে কিনা তা মূল্যায়ন করতে ক্ষুদ্র ছাঁচে তৈরি কেস সার্কিট ব্রেকারগুলিতে যান্ত্রিক এবং বৈদ্যুতিক জীবন পরীক্ষা পরিচালনা করতে ব্যবহৃত হয়, চলমান যোগাযোগের অবস্থান নির্দেশকারী ডিভাইসের সংশ্লিষ্ট অবস্থানের সাথে অসঙ্গতিপূর্ণ, এবং কেসিং পরীক্ষিত হওয়ার জন্য যথেষ্ট ক্ষতিগ্রস্ত হয়েছে।স্ট্যান্ডার্ডের সাথে সম্মতি নির্ধারণের জন্য লাইভ পার্টস, আলগা বৈদ্যুতিক এবং যান্ত্রিক সংযোগ, সিলিং যৌগগুলির ফুটো ইত্যাদিতে অ্যাক্সেস | |
| পরীক্ষার নীতি | এই টেস্টিং মেশিনটি পরীক্ষার পণ্যের স্বয়ংক্রিয় নিয়ন্ত্রণ সম্পূর্ণ করতে পিএলসি টাচ স্ক্রিন স্বাধীন নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে।পরীক্ষার পণ্যের স্থায়িত্ব অপারেশন পরীক্ষা উপলব্ধি করার জন্য অ্যাকশন মেকানিজম লোড অন-অফের সাথে সহযোগিতা করে।এটি পরীক্ষার সংখ্যার পরিসংখ্যানগত সারাংশ সম্পূর্ণ করতে পারে এবং বন্ধের সময় এবং খোলার সময় সেট করা যেতে পারে। | |
| সরঞ্জাম গঠন এবং বৈশিষ্ট্য |
1. সরঞ্জাম বাক্স সামগ্রিক উচ্চ মানের ইস্পাত সমন্বিত চ্যাসিস গ্রহণ করে, সিলিং প্লেট স্প্রে করে, এবং পৃষ্ঠটি অ্যান্টি-স্ট্যাটিক, অ্যান্টি-জং এবং অ্যান্টি-জারা স্প্রে করা হয়; 2. সরঞ্জামের ডান প্যানেল এবং অপারেশন বোতামগুলি ব্যবহার করা সহজ এবং চেহারাতে সুন্দর। 3. সরঞ্জাম একটি প্রতিরক্ষামূলক বাক্স দিয়ে সজ্জিত করা হয়, এবং পরীক্ষা নিরাপত্তা সুরক্ষার জন্য বাক্সে বাহিত হয়; 4. পণ্যের বৈদ্যুতিক জীবন পরীক্ষা, 3-স্টেশন স্বাধীন বর্তমান উপলব্ধি করার জন্য সরঞ্জামগুলি বাহ্যিক লোডের সাথে সংযুক্ত করা যেতে পারে। |
|
| পরিবেশ ব্যবহার করুন |
লোড ক্যাবিনেট: AC380V±10% 50Hz, 15kVA, লাইফ টেস্টিং মেশিন: AC380V±10% 50Hz, 3kVA কাজের তাপমাত্রা 0-40℃ আর্দ্রতা 30%-90%; |
|
| কর্মক্ষমতা | ||
| মডেল | SN2503 | |
| বৈদ্যুতিক নিয়ন্ত্রণ পদ্ধতি |
পিএলসি বুদ্ধিমান সমন্বিত নিয়ন্ত্রণ, ম্যান-মেশিন স্পর্শ ইন্টারফেস অপারেশন
|
|
| টেস্ট বক্স | পরীক্ষার বাক্সটি পরীক্ষার মেশিনের সাথে মিলিত হয়, বিল্ট-ইন থ্রি-স্টেশন বিলম্ব সহ, এবং পিছনের প্যানেলে বাইন্ডিং পোস্টের মাধ্যমে সাজানো হয়, যা 1-4P সার্কিট ব্রেকারের পরীক্ষা পূরণ করতে পারে। | |
| পরীক্ষা মোড |
মোড 1: 32A-এর বেশি নয় এমন রেটেড কারেন্ট সহ সার্কিট ব্রেকার: অপারেটিং ফ্রিকোয়েন্সি হল প্রতি ঘন্টায় 240 অপারেটিং চক্র (4 বার/মিনিট)।সার্কিট ব্রেকার প্রতিটি অপারেটিং চক্রের সময় কমপক্ষে 13 সেকেন্ডের জন্য খোলা থাকবে। মোড 2: সার্কিট ব্রেকার 32A-এর চেয়ে বেশি রেট করা বর্তমান সহ: অপারেটিং ফ্রিকোয়েন্সি হবে 120 অপারেটিং চক্র প্রতি ঘন্টা (2 বার/মিনিট)।সার্কিট ব্রেকার প্রতিটি অপারেটিং চক্রের সময় কমপক্ষে 28 সেকেন্ডের জন্য খোলা থাকবে। মোড তিন, কাস্টম মোড 1 এবং মোড 2 সরাসরি প্রোগ্রামে কল করতে পারে এবং মোড 3 হল গ্রাহকের নিজের দ্বারা পরামিতি সেট করার জন্য |
|
| পরীক্ষিত নমুনা | ক্ষুদ্র সার্কিট ব্রেকার, 1 বা 2 বা 3 বা 4 খুঁটি, 3-125A | |
| লাইফ টেস্টিং মেশিন প্যারামিটার | ||
| টেস্ট স্টেশন | 3 স্টেশন | |
| খোলার এবং বন্ধ করার পদ্ধতি | বৈদ্যুতিক | |
| যোগাযোগ সনাক্তকরণ ফাংশন | এটি বন্ধ করার সময় পরিচিতিটি সংযুক্ত কিনা তা সনাক্ত করতে পারে, খোলার সময় যোগাযোগটি সংযোগ বিচ্ছিন্ন হয়েছে কিনা এবং ত্রুটি থাকলে অ্যালার্ম এবং থামাতে পারে | |
| ক্লোজিং টাইম সেটিং | 1~999.9s, টাচ স্ক্রিন প্রিসেট | |
| খোলার সময় সেটিং | 1~999.9s, টাচ স্ক্রিন প্রিসেট | |
| খোলার এবং বন্ধ করার সময় সেটিং | 1-999999, টাচ স্ক্রিন প্রিসেট | |
| খোলার/বন্ধের গতি | 0.1m/s±0.025 m/s | |
| পরীক্ষার ফ্রিকোয়েন্সি | 1-4 বার/মিনিট | |
| নমুনা ইনস্টলেশন |
MCB গাঢ় কালো পাতলা পাতলা কাঠের উপর মাউন্ট করা হয়েছে 20 মিমি পুরু আঁকা
|
|
| ক্ল্যাম্পিং ফিক্সচার |
নমুনা সুইচের বিভিন্ন স্ট্রোকের সাথে মেলে উচ্চতা পরিসীমা উপরে এবং নীচে সামঞ্জস্য করা যেতে পারে
|
|
| প্রতিরক্ষামূলক ফাংশন | ওভারভোল্টেজ, ওভারকারেন্ট, শর্ট সার্কিট | |
| বিচারক | শব্দ এবং হালকা অ্যালার্ম ডিভাইস প্রম্পট (পরীক্ষার সময় বা অযোগ্য পরীক্ষার পণ্যগুলি উপস্থিত হলে অপারেটরকে সময়মতো মনে করিয়ে দিন) | |
| জীবন মেশিনের মাত্রা | দৈর্ঘ্য 1200 * প্রস্থ 780 * উচ্চতা 1600 মিমি, প্রায় 180 কেজি | |
| লোড ক্যাবিনেটের প্রধান প্রযুক্তিগত পরামিতি | ||
 |
||
| পরীক্ষা নমুনা পরিসীমা | 3~125A | |
| আউটপুট বর্তমান | AC5~130A, নির্ভুলতা ±0.5%, ডিজিটাল ডিসপ্লে | |
| আউটপুট ভোল্টেজ | AC220~420V, নির্ভুলতা ±0.5%, ডিজিটাল ডিসপ্লে | |
| পাওয়ার ফ্যাক্টর | 0.85～0.90, নির্ভুলতা ±0.5%, ডিজিটাল ডিসপ্লে | |
| আউটপুট শক্তি | 0～60KW, নির্ভুলতা ±0.5%, ডিজিটাল ডিসপ্লে | |
| আউটপুট বর্তমান চ্যানেলের সংখ্যা | 1 আউটপুট, মাল্টি-পি সার্কিট ব্রেকার পরিচিতি একাধিক সুইচ পরীক্ষা করার জন্য সিরিজে সংযুক্ত করা হয়;(3-উপায় নমুনার সময় ভাগ করে নেওয়ার সরবরাহ) | |
| বর্তমান আউটপুট তরঙ্গরূপ | সাইন ওয়েভ (সংশোধন সরঞ্জাম বর্তমান তরঙ্গরূপ বিকৃতি 5% এর বেশি নয়, সিস্টেম ত্রুটি 3% এর বেশি নয়) | |
| বর্তমান নিয়ন্ত্রণ পদ্ধতি | ম্যানুয়াল গাঁট সমন্বয় | |
| স্থিতিস্থাপক | দৈর্ঘ্য 1200 * প্রস্থ 780 * উচ্চতা 1800 মিমি, প্রায় 400 কেজি | |
