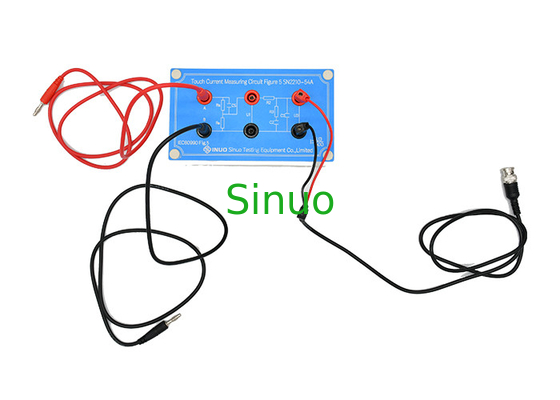

IEC 60990 চিত্র 5 টাচ কারেন্ট মেজারিং সার্কিট পরীক্ষার সরঞ্জাম

IEC 60990 চিত্র 5 টাচ কারেন্ট মেজারিং সার্কিট টেস্ট ইকুইপমেন্ট

পণ্যের তথ্য:

এই পরীক্ষা নেটওয়ার্ক IEC 60990 চিত্র 5 টাচ কারেন্ট এবং প্রতিরক্ষামূলক কন্ডাকটর কারেন্টের পরিমাপ পদ্ধতির পরিমাপের নেটওয়ার্ক প্রয়োজনীয়তাগুলির সাথে সামঞ্জস্যপূর্ণ,

(চিত্র 5- নেটওয়ার্ক পরিমাপ, লেটগো-ইমোবিলাইজেশনের জন্য টাচ কারেন্ট ওয়েটেড), এটি IEC 62368-1:2018 ক্লজ 5.2.2.2, ইত্যাদি দ্বারা প্রয়োজনীয়।

একটি বৈদ্যুতিক শক্তির উৎস শ্রেণী স্বাভাবিক অপারেটিং অবস্থা, অস্বাভাবিক অপারেটিং অবস্থা এবং একক ফল্ট অবস্থার অধীনে ভোল্টেজ এবং বর্তমান উভয় থেকে নির্ধারিত হয়।

প্রস্তুতি:

পরীক্ষার আগে, আপনাকে নিম্নলিখিত যন্ত্রগুলি প্রস্তুত করতে হবে:

অসিলোস্কোপ x1

এক বা দশ গুণ ভোল্টেজ প্রোব x1

পাওয়ার সাপ্লাই x1 (পরীক্ষা ভোল্টেজ বা ফ্রিকোয়েন্সি যা প্রয়োজনীয় ভোল্টেজ বা ফ্রিকোয়েন্সিতে সামঞ্জস্য বা পরিবর্তন করা যেতে পারে)

পরীক্ষা পদ্ধতি

• প্রয়োজনীয় পরীক্ষার ভোল্টেজ এবং ফ্রিকোয়েন্সি আউটপুট করার জন্য পাওয়ার সাপ্লাই সামঞ্জস্য করুন এবং তারপরে পাওয়ার সাপ্লাইতে টাচ কারেন্ট টেস্ট কনভার্সন সুইচের ইনপুট টার্মিনাল প্লাগ করুন।(নেটওয়ার্ক সংযুক্ত না থাকলে দয়া করে বিদ্যুতায়ন করবেন না।)
• টাচ কারেন্ট টেস্ট কনভার্সন সুইচের আউটপুট টার্মিনালে নমুনা ঢোকান।
• টাচ কারেন্ট পরিমাপ সার্কিটের পোর্ট B এর সাথে টাচ কারেন্ট টেস্ট কনভার্সন সুইচের পোর্ট B সংযোগ করুন।
• টাচ কারেন্ট মেজারিং সার্কিটের পোর্ট Aকে সেই জায়গায় সংযুক্ত করুন যেখানে টাচ কারেন্ট প্রয়োজন।যেমন নেটওয়ার্ক অ্যাডাপ্টার পরীক্ষা করা হলে অ্যাডাপ্টারের আউটপুট বা শেল পোর্ট A কে সংযুক্ত করুন।
• অসিলোস্কোপ প্রোবটি পরীক্ষার প্রয়োজনীয়তা অনুসারে U1 বা U2 টার্মিনালে আটকানো হয়।
• পাওয়ার সাপ্লাই সংযুক্ত করুন, সুইচ "N"কে অন পজিশনে রাখুন, পজিটিভ ফেজটিকে পজিটিভ ফেজ পজিশনে রাখুন, লাইন "G" কে অন পজিশনে রাখুন, পরীক্ষা করা নমুনাটি স্বাভাবিক বিদ্যুতের মাধ্যমে কাজ করছে কিনা এবং একটি তরঙ্গরূপ আছে কিনা তা পরীক্ষা করুন। অসিলোস্কোপে
• নমুনাটি কাজ করার পরে স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে, "পজিটিভ ফেজ", "বিপরীত", "এন লাইন অন", "এন লাইন অফ", "জি লাইন অফ", "লাইন জি অন" ইত্যাদির বিভিন্ন মোডে অন, অসিলোস্কোপ ব্যবহার করে সরাসরি U1 এবং U2 ভোল্টেজ পড়ুন, স্পর্শ কারেন্ট U2 এর সর্বোচ্চ মানের সমান এবং তারপর 500 ভাগ করুন।

লক্ষ্য করুন

1. পরীক্ষার সময়, নিরাপত্তার দিকে মনোযোগ দেওয়া প্রয়োজন কারণ আপনি কিছু টার্মিনাল স্পর্শ করতে পারেন।

2. IEC 60990 স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে, পাওয়ার সাপ্লাই অবশ্যই বিচ্ছিন্ন হতে হবে এবং শূন্য লাইন এবং গ্রাউন্ড ওয়্যার একসাথে সংযুক্ত থাকতে হবে।(সরল উপায় হল জিরো লাইন এবং গ্রাউন্ড তারে ভোল্টেজ আছে কিনা, যদি ভোল্টেজ 2V অতিক্রম করে, যেমন 220V পাওয়ার, শূন্য লাইন এবং গ্রাউন্ড তারের মধ্যে বিভিন্ন ভোল্টেজ 100V এর বেশি, জিরো লাইন এবং গ্রাউন্ড তারকে অবশ্যই সংযুক্ত করতে হবে। )

3. পরীক্ষা করার সময়, দয়া করে পাওয়ার সাপ্লাইয়ের মেরুতার দিকে মনোযোগ দিন।ফায়ার লাইনটি অবশ্যই যোগাযোগের বর্তমান পরীক্ষার রূপান্তর সুইচের L প্রান্তের সাথে সংযুক্ত থাকতে হবে।সংযোগ ভুল হলে, বৈদ্যুতিক শক একটি বিপদ আছে.

4. অসিলোস্কোপটি সংযুক্ত করুন, নমুনা পরীক্ষা করুন, তারপরে বি-টার্মিনাল লাইনের পরে পাওয়ারটি সংযুক্ত করুন এবং পাওয়ারটি সংযুক্ত হলে পরীক্ষা লাইনটি সংযুক্ত করবেন না।
