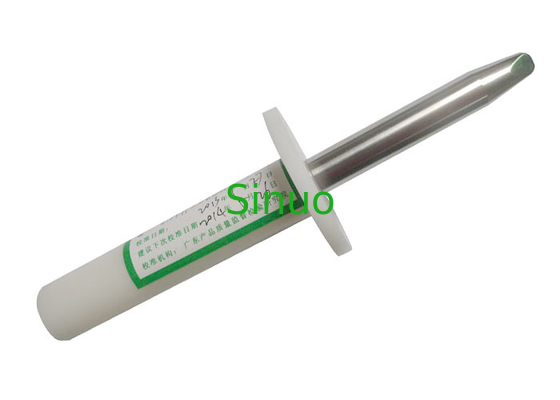

IEC 60065 2014 ক্লজ 9.1.7 এনক্লোজার খোলার সংযোগবিহীন টেস্ট প্রোব 11
| Applied Standard: | IEC 60065:2014 | Applied Clause: | ধারা 9.1.7 |
| Probe Tip Length: | 20 ( 0, -0.05) মিমি | Probe Tip Cylindrical Radius: | R2mm±0.05mm |
| Probe Tip Spherical Radius: | R4mm±0.05mm | Probe Tip Cylindrical Angle: | 37°(0, -10’) |
| Probe Tip Spherical Angle: | 14°(0, -10’) | Probe Length with Tip: | 80mm±0.2mm |
| High Light: | এনক্লোজার ওপেনিংস আনজোইনটেড টেস্ট প্রোব,ক্লজ 9.1.7 আনজোইন্টেড টেস্ট প্রোব |
||
IEC 60065:2014 ক্লজ 9.1.7 এনক্লোজার খোলার সংযোগবিহীন টেস্ট প্রোব 11
পন্যের স্বল্প বিবরনী:
এই প্রোব এর মানক প্রয়োজনীয়তা মেনে চলেIEC 60065:2014 ধারা 9.1.7,IEC61032 fig.7 টেস্ট প্রোব 11, ইত্যাদি। এই প্রোবটি বিপজ্জনক অংশগুলিতে অ্যাক্সেসের বিরুদ্ধে ব্যক্তিদের সুরক্ষা যাচাই করতে এবং অভ্যন্তরীণ বাধাগুলির ঘেরে খোলার যান্ত্রিক শক্তি যাচাই করতে ব্যবহার করা যেতে পারে।
অনুসন্ধানের মাত্রা:
| প্রোব টিপের দৈর্ঘ্য (মিমি) | 20 0 -0.05 |
| প্রোব টিপ নলাকার ব্যাসার্ধ (মিমি) | R2±0.05 |
| প্রোব টিপ গোলাকার ব্যাসার্ধ (মিমি) | R4±0.05 |
| প্রোব টিপ নলাকার কোণ (°) | 37o0 -10' |
| প্রোব টিপ গোলাকার কোণ (°) | 14o0 -10' |
| প্রোবের ব্যাস (মিমি) | Ф12 0 -0.05 |
| টিপ সহ প্রোবের দৈর্ঘ্য (মিমি) | 80±0.2 |
| প্রোব উপাদান | মরিচা রোধক স্পাত |
| গার্ড ব্যাস (মিমি) | Ф50 |
| গার্ড বেধ (মিমি) | 5±0.5 |
| হ্যান্ডেল উপাদান | নাইলন |
| হ্যান্ডেল দৈর্ঘ্য (মিমি) | 100 |
IEC61032 fig.7 পরীক্ষা প্রোব 11-এর সাথে সামঞ্জস্যপূর্ণ
অনুগ্রহ করে প্রাসঙ্গিক মান পড়ুন।
উদাহরণ হিসেবে IEC 60065:2014 ক্লজ 9.1.7 নিন:
যন্ত্রের ঘেরটি বাহ্যিক শক্তির জন্য যথেষ্ট প্রতিরোধী হতে হবে।সম্মতি নিম্নলিখিত পরীক্ষা দ্বারা চেক করা হয়:
IEC 61032:1997 অনুযায়ী একটি কঠোর পরীক্ষার আঙুলের মাধ্যমে, টেস্ট প্রোব 11, একটি বল
50 N ± 5 N, ভিতরের দিকে নির্দেশিত, ঘেরের বিভিন্ন বিন্দুতে 10 সেকেন্ডের জন্য প্রয়োগ করা হয়
খোলা এবং টেক্সটাইল আচ্ছাদন সহ।
পরীক্ষার আঙুলের ডগা দিয়ে বল প্রয়োগ করা হবে যাতে কীলক বা লিভারের ক্রিয়া এড়ানো যায়।
পরীক্ষার সময়, ঘেরটি বিপজ্জনক লাইভ, ঝুঁকিপূর্ণ জীবন্ত অংশে পরিণত হবে না
অ্যাক্সেসযোগ্য হয়ে উঠবে না, টেক্সটাইল কভারিংগুলি বিপজ্জনক লাইভ অংশগুলিকে স্পর্শ করবে না।
পরীক্ষা প্রোবের অন্তর্নির্মিত বল নেই, যদি নির্দিষ্ট প্রয়োগকারী শক্তির প্রয়োজন হয়, পরীক্ষার প্রোবটি একটি ফোর্স গেজের সাথে একসাথে কাজ করা উচিত।আমাদের প্রোব হ্যান্ডেলের শেষে, বল গেজের সাথে মেলে একটি M6 থ্রেড গর্ত আছে।নিম্নলিখিত রেফারেন্স ছবি হিসাবে দেখানো হচ্ছে:
লক্ষ্য করুন
1. পরীক্ষা প্রোবের অন্তর্নির্মিত বল নেই, যদি নির্দিষ্ট প্রয়োগকারী শক্তির প্রয়োজন হয়, তবে পরীক্ষার প্রোবটি একটি ফোর্স গেজের সাথে একসাথে কাজ করা উচিত।আমাদের প্রোব হ্যান্ডেলের শেষে, বল গেজের সাথে মেলে একটি M6 থ্রেড গর্ত আছে।
2. লাইভ পার্টস স্পর্শ করেছে কিনা তা যাচাই করার জন্য, আমাদের অ্যান্টি-শক প্রোব এক্সপেরিমেন্ট ডিভাইস বা 40~50V ভোল্টেজ ইন্ডিকেটরের সাথে কাজ করার জন্য সুপারিশ করা হয়েছে, অ্যান্টি-শক প্রোব এক্সপেরিমেন্ট ডিভাইসের একটি টার্মিনালের সাথে প্রোবের ধাতব অংশকে তারের জন্য একটি কেবল ব্যবহার করে , এবং তারপর অন্য একটি তারের সাথে নমুনার লাইভ অংশকে অ্যান্টি-শক প্রোব এক্সপেরিমেন্ট ডিভাইসের অন্য টার্মিনালের সাথে সংযুক্ত করুন।
3. অনুগ্রহ করে যন্ত্রের আকৃতির ক্ষতি করবেন না (যেমন স্ক্র্যাচিং, বাঁকানো, ইত্যাদি)।
4. ধুলো এবং আর্দ্রতা পরিবেশ থেকে প্রতিরোধ, যাতে অক্সিডেশন এড়াতে মাত্রিক নির্ভুলতা প্রভাবিত.
5. বৈদ্যুতিক শক থেকে সতর্ক থাকুন।
