IEC 61032 চিত্র 2 সরঞ্জাম এবং ব্যক্তিদের ঘের সুরক্ষার জন্য যৌথ তদন্ত
| Applied Standard: | IEC 61032 এবং ইত্যাদি | Applied Figure: | চিত্র ২ |
| Baffle Material: | নাইলন | Probe Material: | মরিচা রোধক স্পাত |
| Force: | কাস্টমাইজ করা যাবে | Accessory: | M6 থ্রেড এবং কলার ক্লিপ |
| Brand Name: | Sinuo | Warranty Time: | এক বছর |
| High Light: | চিত্র 2 জয়েন্টড প্রোব,পার্সন এনক্লোসারগুলি জয়েন্টড প্রোবকে রক্ষা করে |
||
IEC 61032 চিত্র 2 সরঞ্জাম এবং ব্যক্তিদের ঘের সুরক্ষার জন্য যৌথ তদন্ত
পণ্যের তথ্য:
চিত্র V.2 এর যৌথ পরীক্ষার অনুসন্ধানটি IEC 61032 চিত্র 2 এর মতো অনেকগুলি মান অনুসারে, IEC 62368-1:2018 ধারা 5.3.2, 8.5.4.3, V.1.2 এবং চিত্র V.2, IEC60884-1 দ্বারা প্রয়োজনীয় :2013 ধারা 10.1, 16.2, IEC 60669-1: 2017 ধারা 10.1 &13.3.3 &20.1 &21.1, ইত্যাদি।
প্রযুক্তিগত পরামিতি:
1. মাত্রা IEC 61032 চিত্র 2 অনুযায়ী তৈরি করা হয়েছে।
2. আঙুল প্রোব উপাদান: স্টেইনলেস স্টীল.
3. বাফেল এবং হ্যান্ডেল উপাদান: নাইলন.
4. একটি M6 থ্রেড গর্ত সহ হ্যান্ডেলের শেষ, যা প্রয়োজনীয় বল মান অর্জনের জন্য একটি ফোর্স গেজের সাথে সংযোগের জন্য ব্যবহৃত হয়।
5. এটি একটি তারের সাথে সজ্জিত, যা বৈদ্যুতিক শক বিরুদ্ধে যন্ত্রের ঘের কিনা তা যাচাই করার জন্য অ্যান্টি-শক প্রোব পরীক্ষা ডিভাইসের সাথে সংযোগের জন্য ব্যবহৃত হয়।
| পরামিতি / মডেল | SN2210-2 |
SN2210-2A (ঐচ্ছিক) |
SN2210-2B (ঐচ্ছিক) |
SN2210-2T (ঐচ্ছিক) |
| ফলিত স্ট্যান্ডার্ড |
আইইসি 62368-1 চিত্র V.2 |
IEC60335-1 | IEC60335-2-14 | IEC60529 |
| নাম | স্ট্যান্ডার্ড টেস্ট আঙুল | বৃত্তাকার বাফেল টেস্ট আঙুল | বৃহৎ ব্যাফেল টেস্ট আঙুল | বল সহ স্ট্যান্ডার্ড টেস্ট আঙুল |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| 7 | 37o0 -10' | 37o0 -10' | 37o0 -10' | 37o0 -10' |
| 8 | 14o0 -10' | 14o0 -10' | 14o0 -10' | 14o0 -10' |
| 9 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20±0.2 | ---- | ---- | 20±0.2 |
| 12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 13 | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| 14 | ---- | ---- | ---- | 10-30N বল |
1. টেস্ট ফিঙ্গার প্রোব B জয়েন্ট অংশটিকে লাইভ পার্টস দিয়ে স্পর্শ করা যাবে না, বা বিপজ্জনক অংশের কাছাকাছি হতে পারবে না এবং 50mm-20mm ব্যাফেল প্রবেশ করতে পারবে না।
2. বিপজ্জনক অংশগুলি থেকে প্রতিরোধ করার জন্য 10N±3N থ্রাস্ট সহ পরীক্ষা বি এর প্রয়োজন।সাধারণত, এটি একটি বল গেজ সঙ্গে কাজ করা প্রয়োজন.অনুগ্রহ করে হ্যান্ডেলের শেষে M6 থ্রেডের গর্তে ফোর্স গেজ সংযোগকারী ঢোকান।

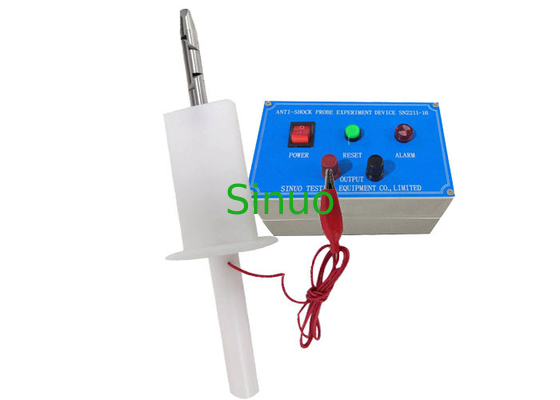

3. লাইভ পার্টস স্পর্শ করেছে কিনা তা যাচাই করার জন্য, এটি একটি অ্যান্টি-শক প্রোব এক্সপেরিমেন্ট ডিভাইসের সাথে কাজ করতে হবে: এটি অ্যান্টি-শক প্রোব এক্সপেরিমেন্ট ডিভাইস (40V-50V) এর সাথে সংযুক্ত থাকে, তারপর অপারেটর আপেক্ষিক মান অনুযায়ী পরীক্ষা প্রক্রিয়া করে, বুজার রিং মানে বৈদ্যুতিক শক প্রম্পট করা।অনুগ্রহ করে নিম্নলিখিত ছবিগুলি পড়ুন:
1. অনুগ্রহ করে যন্ত্রের আকৃতির ক্ষতি করবেন না (যেমন স্ক্র্যাচিং, বাঁকানো, ইত্যাদি)।
2. ধুলো এবং আর্দ্রতা পরিবেশ থেকে প্রতিরোধ, যাতে অক্সিডেশন এড়াতে মাত্রিক নির্ভুলতা প্রভাবিত.
3. বৈদ্যুতিক শক থেকে সতর্ক থাকুন।
