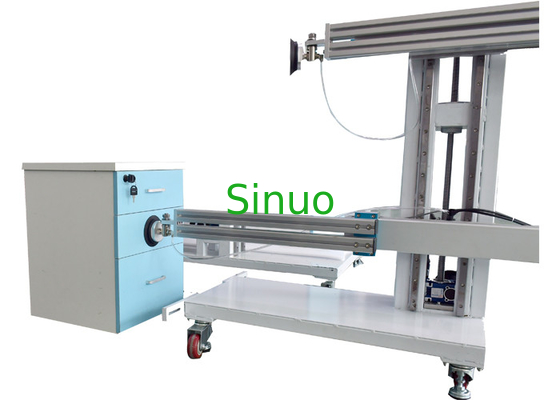

IEC 62552 স্বয়ংক্রিয় রেফ্রিজারেটর ড্রয়ার পুশ এবং পুল টেস্টিং মেশিন
| Standard: | IEC62552:2015 | Drive mode: | সিলিন্ডার |
| Test project: | ড্রয়ার সুইচ স্থায়িত্ব পরীক্ষা | Operation: | উইনভিউ 7" টাচ স্ক্রিন |
| Size: | কাস্টমাইজ করা যাবে | Sample range: | WDH=(0.4~1.0m)×(0.4~1.0m)×(0.6~2.0m) |
| Warranty: | 1 বছর | Electrical control: | মিতসুবিশি পিএলসি বুদ্ধিমান নিয়ন্ত্রণ |
| Open-close times: | 0-999999 থেকে সামঞ্জস্যযোগ্য | Column: | উপরের এবং নীচের ড্রাইভ সিলিন্ডারের তিনটি সেট |
| High Light: | IEC 62552 পুশ অ্যান্ড পুল টেস্টিং মেশিন,ড্রয়ার পুশ এবং পুল টেস্টিং মেশিন |
||
IEC 62552 স্বয়ংক্রিয় রেফ্রিজারেটর ড্রয়ার পুশ এবং পুল টেস্টিং মেশিন
স্ট্যান্ডার্ড:
ড্রয়ার পুশ-পুল টেস্টিং মেশিন IEC62552: 2015 এবং কাস্টমাইজড প্রয়োজনীয়তা অনুসারে ডিজাইন এবং তৈরি করা হয়েছে।
এই সরঞ্জামগুলি পিএলসি বুদ্ধিমান নিয়ন্ত্রণের পরিপক্ক প্রযুক্তি গ্রহণ করে, একটি অবস্থান-নিয়ন্ত্রণযোগ্য অ্যাকচুয়েটর এবং রেফ্রিজারেটরের পৃষ্ঠকে শোষণ করার জন্য একটি সাকশন কাপ কাঠামো দিয়ে সজ্জিত।একই সময়ে, এটি স্ট্যান্ডার্ড হিসাবে একটি রঙিন এলসিডি টাচ স্ক্রিন দিয়ে সজ্জিত, যা পরীক্ষার সংখ্যা, ড্রয়ার খোলার এবং বন্ধ করার সময় এবং পরীক্ষার ফ্রিকোয়েন্সি আগে থেকেই সেট করতে পারে, যাতে ম্যানুয়াল খোলার অনুকরণ করা যায় এবং রেফ্রিজারেটর বন্ধ।বুদ্ধিমান নিয়ন্ত্রণ অর্জন করতে রেফ্রিজারেটর ড্রয়ারটি বন্ধ করুন এবং একটি মেশিন একাধিক উদ্দেশ্যে ব্যবহার করা যেতে পারে।
এটি উল্লম্ব ফ্রিজারের ড্রয়ারের স্থায়িত্ব পরীক্ষার জন্য ব্যবহৃত হয় এবং দরজা খোলা এবং বন্ধ করার জন্য রেফ্রিজারেটরের শক্তি দক্ষতা কার্যকারিতা পরীক্ষার সাথে সহযোগিতা করতেও ব্যবহৃত হয়।এটি একটি নিবেদিত সম্পূর্ণ স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম, পরীক্ষা এবং সার্টিফিকেশন সংস্থা, কারখানার পরীক্ষাগার এবং অন্যান্য পরীক্ষার বিভাগগুলির জন্য উপযুক্ত।
টেকনিক্যাল প্যারামিটার
| না. | প্রকল্প | বিষয়বস্তু |
| 1 | ইনপুট পাওয়ার উত্স | AC220V 50HZ, 5kW |
| 2 | বৈদ্যুতিক নিয়ন্ত্রণ | মিতসুবিশি পিএলসি বুদ্ধিমান নিয়ন্ত্রণ |
| 3 | অপারেশন ইন্টারফেস | Weinview 7-ইঞ্চি রঙের মানব-মেশিন ইন্টারফেস টাচ স্ক্রিন অপারেশন |
| 4 | চালানোর ধরণ | সিলিন্ডার |
| 5 | নমুনা পরিসীমা | WDH=(0.4~1.0m)×(0.4~1.0m)×(0.6~2.0m) |
| 6 | পরীক্ষা প্রকল্প | ড্রয়ার সুইচ স্থায়িত্ব পরীক্ষা |
| 7 | টেস্ট স্টেশন | 1টি স্টেশন, একটি রেফ্রিজারেটর পরীক্ষা করতে পারে (একই সময়ে 3টি ড্রয়ার পর্যন্ত পরীক্ষা করা যেতে পারে) |
| 8 | কলাম | উপরের এবং নীচের ড্রাইভ সিলিন্ডারের তিনটি সেট কলামে তৈরি করা হয়েছে এবং ড্রাইভ সিলিন্ডারের উচ্চতা পুশ-পুল ড্রয়ারের অবস্থানের সাথে সামঞ্জস্য করা যেতে পারে। |
| 9 | ম্যানিপুলেটর | 3 সেট, ম্যাচিং সাকশন কাপগুলি বিভিন্ন উচ্চতা এবং প্রস্থের রেফ্রিজারেটরের ড্রয়ারের পণ্যগুলির জন্য উপযুক্ত, উপরে, নীচে, বাম, ডান, সামনে এবং পিছনে একাধিক দিকে সামঞ্জস্য করা যেতে পারে; |
| 10 | সাকশন কাপ | সাকশন কাপ, ক্রমাগত এবং স্থিতিশীল শোষণ, 3 সেট |
| 11 | খোলা-বন্ধ বার | টাচ স্ক্রিন সেটিং, 0-999999 থেকে সামঞ্জস্যযোগ্য, আগমনের সময় পরে স্বয়ংক্রিয় বন্ধ |
| 12 | ড্রয়ার এক্সটেনশন স্ট্রোক | 0-500 মিমি |
| 13 | ড্রয়ার এক্সটেনশন হার | 3-10 বার/মিনিট, টাচ স্ক্রিন সেটিং, সামঞ্জস্যযোগ্য |
| 14 | সময় রাখা | টাচ স্ক্রিন সেটিং, 0-99999.9S থেকে সামঞ্জস্যযোগ্য |
| 15 | পজিশনিং কাঠামো | 1 সেট, রেফ্রিজারেটরের পাশে এবং পিছনে ঠিক করা |
| 16 | ফ্রেম | সর্বাধিক নমুনা পরিসীমার সাথে মেলে, নমুনাটি র্যাকের নীচের প্লেটে মাউন্ট করা হয় |
| 17 | পাওয়ার ব্যর্থতা মেমরি ফাংশন | সিস্টেমে পাওয়ার ব্যর্থতা এবং পাওয়ার ব্যর্থতার মেমরির ফাংশন রয়েছে, যা পাওয়ার ব্যর্থতার আগে পরামিতি ক্রিয়া এবং সময়গুলি জমা করতে পারে। |
| 18 | সুরক্ষা | জরুরী স্টপ, ফুটো, শর্ট সার্কিট, ওভারলোড এবং অন্যান্য নিরাপত্তা সুরক্ষা |
| 19 | মাত্রা | রাক: প্রস্থ 1200* গভীরতা 1200* উচ্চতা 1400 মিমি, প্রায় 150 কেজি |
পরীক্ষা সরঞ্জাম ইউনিট ভূমিকা
সিস্টেমের নকশাটি মডুলারাইজেশনের নীতির উপর ভিত্তি করে তৈরি করা হয় এবং স্ট্যান্ডার্ডের প্রয়োজনীয়তাগুলির সাথে কঠোরভাবে ডিজাইন এবং তৈরি করা হয় এবং একই সময়ে, প্রমিত নকশা এবং উপাদানগুলি যতটা সম্ভব ব্যবহার করা হয়।সিস্টেমের সর্বোত্তম কর্মক্ষমতা এবং প্রযুক্তিগত সহায়তা রয়েছে তা নিশ্চিত করুন।
সিলিন্ডার ড্রাইভের ব্যবহার পুরো সিস্টেমের উচ্চ নির্ভরযোগ্যতা এবং অত্যন্ত দীর্ঘ সেবা জীবন নিশ্চিত করে।
পুরো সিস্টেমের পরিষ্কার ফাংশন, কমপ্যাক্ট গঠন, সুন্দর চেহারা এবং যুক্তিসঙ্গত বিন্যাস রয়েছে, যা রক্ষণাবেক্ষণ এবং দৈনন্দিন রক্ষণাবেক্ষণের জন্য সুবিধাজনক।
সরঞ্জামের নকশা এবং উত্পাদন সরঞ্জামগুলির জন্য গ্রাহকের সাধারণ প্রযুক্তিগত প্রয়োজনীয়তাগুলি পূরণ করে।
বুদ্ধিমান ইলেকট্রনিক নিয়ন্ত্রণ ব্যবস্থা
- এই ইউনিটে প্রধানত কন্ট্রোল ক্যাবিনেট, কন্ট্রোল সার্কিট, অপারেশন প্যানেল এবং কোর কন্ট্রোল উপাদান অন্তর্ভুক্ত।সিস্টেমের বৈদ্যুতিক নিয়ন্ত্রণ উপাদানগুলি একটি বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটে কেন্দ্রীয়ভাবে ইনস্টল করা হয় এবং মন্ত্রিসভা নিষ্কাশন সুবিধা দিয়ে সজ্জিত।
- সিস্টেমটি মিতসুবিশি পিএলসি বুদ্ধিমান নিয়ন্ত্রণ, 7-ইঞ্চি রঙের টাচ স্ক্রিন অপারেশন গ্রহণ করে।
- সিস্টেমটি একটি কোণ সেন্সর দিয়ে সজ্জিত, পিএলসি-র সাথে যোগাযোগ করে এবং রিয়েল টাইমে দরজার দেহের প্রবণতা কোণ নিরীক্ষণ করে
- সিস্টেম সফ্টওয়্যার প্রোগ্রামটি আমাদের কোম্পানি দ্বারা প্রস্তুত করা হয়েছে, এবং পরীক্ষার হার, পরীক্ষার সংখ্যা, এবং পরীক্ষার কোণ স্পর্শ দ্বারা পূর্বনির্ধারিত করা যেতে পারে, যা সম্পূর্ণরূপে মান সংক্রান্ত প্রাসঙ্গিক বিধানের প্রয়োজনীয়তা পূরণ করে।
যন্ত্রের উদ্দেশ্য, নীতি এবং গঠন
সরঞ্জামের নীতি: এয়ার সিলিন্ডারের মাধ্যমে ম্যানিপুলেটরটি চালান, সাকশন কাপের দ্বারা বন্ধ হওয়া ড্রয়ারটিকে সর্বাধিক সীমাতে চালাতে নরম দড়িটি টানুন, তারপরে এয়ার সিলিন্ডারটি ড্রয়ারটি বন্ধ করতে প্রেসিং হুইলটিকে ধাক্কা দেয় এবং ড্রয়ারের প্রতিটি টান এবং ধাক্কা। একটি চক্র।
পরীক্ষা মেশিন গঠন: নীচের চিত্রে দেখানো হিসাবে, সামগ্রিক ফ্রেম কাঠামো গৃহীত হয়, এবং নমুনাটি সরঞ্জামের নীচের প্লেটে স্থাপন করা হয়, যাতে আপেক্ষিক গতি অভ্যন্তরীণ চাপ হয় এবং সরঞ্জামের ঝাঁকুনি হ্রাস পায়।নীচের প্লেটে একটি কলাম-টাইপ কাঠামো ইনস্টল করা আছে, এবং কলামে 3 সেট ড্রয়ার পুশ-পুল মেকানিজম রয়েছে, যা নীচের চিত্র 1-এ দেখানো হয়েছে, যা 3টি ড্রয়ার পর্যন্ত পরীক্ষা পূরণ করতে পারে।
পরীক্ষা সরঞ্জাম ইউনিট ভূমিকা
সিস্টেমের নকশাটি মডুলারাইজেশনের নীতির উপর ভিত্তি করে তৈরি করা হয় এবং স্ট্যান্ডার্ডের প্রয়োজনীয়তাগুলির সাথে কঠোরভাবে ডিজাইন এবং তৈরি করা হয় এবং একই সময়ে, প্রমিত নকশা এবং উপাদানগুলি যতটা সম্ভব ব্যবহার করা হয়।সিস্টেমের সর্বোত্তম কর্মক্ষমতা এবং প্রযুক্তিগত সহায়তা রয়েছে তা নিশ্চিত করুন।
সিলিন্ডার ড্রাইভের ব্যবহার পুরো সিস্টেমের উচ্চ নির্ভরযোগ্যতা এবং অত্যন্ত দীর্ঘ সেবা জীবন নিশ্চিত করে।
পুরো সিস্টেমের পরিষ্কার ফাংশন, কমপ্যাক্ট গঠন, সুন্দর চেহারা এবং যুক্তিসঙ্গত বিন্যাস রয়েছে, যা রক্ষণাবেক্ষণ এবং দৈনন্দিন রক্ষণাবেক্ষণের জন্য সুবিধাজনক।
সরঞ্জামের নকশা এবং উত্পাদন সরঞ্জামগুলির জন্য গ্রাহকের সাধারণ প্রযুক্তিগত প্রয়োজনীয়তাগুলি পূরণ করে।
প্রধান কনফিগারেশন টেবিল
| টাইপ | নাম | মডেল | পরিমাণ | ইউনিট | ব্র্যান্ড | মন্তব্য |
| ইলেকট্রনিক নিয়ন্ত্রণ ব্যবস্থা | টাচ স্ক্রিন কন্ট্রোলার | উইনভিউ | 1 | সেট | কোরিয়া | |
| পিএলসি | মিতসুবিশি | 1 | সেট | জাপান | ||
| ফুটো সুরক্ষা সার্কিট ব্রেকার | 63A | 1 | পিসি | চিন্ট | ||
| খুলুন এবং বন্ধ, বোতাম, লাইট | 22 মিমি | কিছু | পিসি | চিন্ট | ||
| রিলে | 2J,4J | কিছু | সেট | ওমরন | ||
| সলিড স্টেট রিলে | A-48D | কিছু | সেট | এবিবি | ||
| ইলেক্ট্রোম্যাগনেটিক ভালভ | 2108 | কিছু | সেট | এয়ারটেক | ||
|
গঠন
|
সার্ভো মোটর | 75B30CB-A331Z | 4 | সেট | Inovance | |
| ড্রাইভ | SV660 | 4 | সেট | Inovance | ||
| হ্রাসকারী | 50/30 | 4 | সেট | ঘরোয়া | ||
| ফিক্সচার | / | 4 | সেট | |||
| ফ্রেম | / | 1 | সেট | |||
| সফটওয়্যার | কার্যক্রম | / | 1 | সেট |
