IEC 62552 কাস্টমাইজড স্টেশন স্বয়ংক্রিয় ড্রয়ার পুশ এবং পুল টেস্টিং মেশিন
| Standard: | IEC62552:2015 | Column: | উপরের এবং নীচের ড্রাইভ সিলিন্ডারের তিনটি সেট |
| Test project: | ড্রয়ার সুইচ স্থায়িত্ব পরীক্ষা | Operation: | উইনভিউ 7" টাচ স্ক্রিন |
| Size: | কাস্টমাইজ করা যেতে পারে | Sample range: | WDH=(0.4~1.0m)×(0.4~1.0m)×(0.6~2.0m) |
| Drive mode: | সিলিন্ডার | Warranty: | 1 বছর |
| Electrical control: | মিতসুবিশি পিএলসি বুদ্ধিমান নিয়ন্ত্রণ | Open-close times: | 0-999999 থেকে সামঞ্জস্যযোগ্য |
| High Light: | স্বয়ংক্রিয় পুশ এবং পুল টেস্টিং মেশিন,কাস্টমাইজড পুশ এবং পুল টেস্টিং মেশিন |
||
IEC 62552 কাস্টমাইজডস্টেশন স্বয়ংক্রিয় ড্রয়ার পুশ এবং টান টেস্টিং মেশিন
স্ট্যান্ডার্ড:
ড্রয়ার পুশ-পুল টেস্টিং মেশিন IEC62552: 2015 এবং কাস্টমাইজড প্রয়োজনীয়তা অনুসারে ডিজাইন এবং তৈরি করা হয়েছে।এটি উল্লম্ব ফ্রিজারের ড্রয়ারের স্থায়িত্ব পরীক্ষার জন্য ব্যবহৃত হয় এবং দরজা খোলা এবং বন্ধ করার জন্য রেফ্রিজারেটরের শক্তি দক্ষতা কার্যকারিতা পরীক্ষার সাথে সহযোগিতা করতেও ব্যবহৃত হয়।এটি একটি নিবেদিত সম্পূর্ণ স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম, পরীক্ষা এবং সার্টিফিকেশন সংস্থা, কারখানার পরীক্ষাগার এবং অন্যান্য পরীক্ষার বিভাগগুলির জন্য উপযুক্ত।
টেকনিক্যাল প্যারামিটার
| না. | প্রকল্প | বিষয়বস্তু |
| 1 | ইনপুট পাওয়ার উত্স | AC220V 50HZ, 5kW |
| 2 | বৈদ্যুতিক নিয়ন্ত্রণ | মিতসুবিশি পিএলসি বুদ্ধিমান নিয়ন্ত্রণ |
| 3 | অপারেশন ইন্টারফেস | Weinview 7-ইঞ্চি রঙের মানব-মেশিন ইন্টারফেস টাচ স্ক্রিন অপারেশন |
| 4 | চালানোর ধরণ | সিলিন্ডার |
| 5 | নমুনা পরিসীমা | WDH=(0.4~1.0m)×(0.4~1.0m)×(0.6~2.0m) |
| 6 | পরীক্ষা প্রকল্প | ড্রয়ার সুইচ স্থায়িত্ব পরীক্ষা |
| 7 | টেস্ট স্টেশন | 1টি স্টেশন, একটি রেফ্রিজারেটর পরীক্ষা করতে পারে (একই সময়ে 3টি ড্রয়ার পর্যন্ত পরীক্ষা করা যেতে পারে) |
| 8 | কলাম | উপরের এবং নীচের ড্রাইভ সিলিন্ডারের তিনটি সেট কলামে তৈরি করা হয়েছে এবং ড্রাইভ সিলিন্ডারের উচ্চতা পুশ-পুল ড্রয়ারের অবস্থানের সাথে সামঞ্জস্য করা যেতে পারে। |
| 9 | ম্যানিপুলেটর | 3 সেট, ম্যাচিং সাকশন কাপগুলি বিভিন্ন উচ্চতা এবং প্রস্থের রেফ্রিজারেটরের ড্রয়ারের পণ্যগুলির জন্য উপযুক্ত, উপরে, নীচে, বাম, ডান, সামনে এবং পিছনে একাধিক দিকে সামঞ্জস্য করা যেতে পারে; |
| 10 | সাকশন কাপ | সাকশন কাপ, ক্রমাগত এবং স্থিতিশীল শোষণ, 3 সেট |
| 11 | খোলা-বন্ধ বার | টাচ স্ক্রিন সেটিং, 0-999999 থেকে সামঞ্জস্যযোগ্য, আগমনের সময় পরে স্বয়ংক্রিয় বন্ধ |
| 12 | ড্রয়ার এক্সটেনশন স্ট্রোক | 0-500 মিমি |
| 13 | ড্রয়ার এক্সটেনশন হার | 3-10 বার/মিনিট, টাচ স্ক্রিন সেটিং, সামঞ্জস্যযোগ্য |
| 14 | সময় রাখা | টাচ স্ক্রিন সেটিং, 0-99999.9S থেকে সামঞ্জস্যযোগ্য |
| 15 | পজিশনিং কাঠামো | 1 সেট, রেফ্রিজারেটরের পাশে এবং পিছনে ঠিক করা |
| 16 | ফ্রেম | সর্বাধিক নমুনা পরিসীমার সাথে মেলে, নমুনাটি র্যাকের নীচের প্লেটে মাউন্ট করা হয় |
| 17 | পাওয়ার ব্যর্থতা মেমরি ফাংশন | সিস্টেমে পাওয়ার ব্যর্থতা এবং পাওয়ার ব্যর্থতার মেমরির ফাংশন রয়েছে, যা পাওয়ার ব্যর্থতার আগে পরামিতি ক্রিয়া এবং সময়গুলি জমা করতে পারে। |
| 18 | সুরক্ষা | জরুরী স্টপ, ফুটো, শর্ট সার্কিট, ওভারলোড এবং অন্যান্য নিরাপত্তা সুরক্ষা |
| 19 | মাত্রা | রাক: প্রস্থ 1200* গভীরতা 1200* উচ্চতা 1400 মিমি, প্রায় 150 কেজি |
সরঞ্জামের নীতি: এয়ার সিলিন্ডারের মাধ্যমে ম্যানিপুলেটরটি চালান, সাকশন কাপের দ্বারা বন্ধ হওয়া ড্রয়ারটিকে সর্বাধিক সীমাতে চালাতে নরম দড়িটি টানুন, তারপরে এয়ার সিলিন্ডারটি ড্রয়ারটি বন্ধ করতে প্রেসিং হুইলটিকে ধাক্কা দেয় এবং ড্রয়ারের প্রতিটি টান এবং ধাক্কা। একটি চক্র।

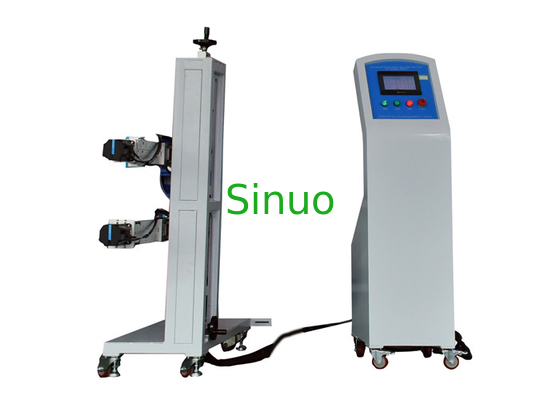

পরীক্ষা মেশিন গঠন: নীচের চিত্রে দেখানো হিসাবে, সামগ্রিক ফ্রেম কাঠামো গৃহীত হয়, এবং নমুনাটি সরঞ্জামের নীচের প্লেটে স্থাপন করা হয়, যাতে আপেক্ষিক গতি অভ্যন্তরীণ চাপ হয় এবং সরঞ্জামের ঝাঁকুনি হ্রাস পায়।নীচের প্লেটে একটি কলাম-টাইপ কাঠামো ইনস্টল করা আছে, এবং কলামে 3 সেট ড্রয়ার পুশ-পুল মেকানিজম রয়েছে, যা নীচের চিত্র 1-এ দেখানো হয়েছে, যা 3টি ড্রয়ার পর্যন্ত পরীক্ষা পূরণ করতে পারে।
পরীক্ষা সরঞ্জাম ইউনিট ভূমিকা
সিস্টেমের নকশাটি মডুলারাইজেশনের নীতির উপর ভিত্তি করে তৈরি করা হয় এবং স্ট্যান্ডার্ডের প্রয়োজনীয়তাগুলির সাথে কঠোরভাবে ডিজাইন এবং তৈরি করা হয় এবং একই সময়ে, প্রমিত নকশা এবং উপাদানগুলি যতটা সম্ভব ব্যবহার করা হয়।সিস্টেমের সর্বোত্তম কর্মক্ষমতা এবং প্রযুক্তিগত সহায়তা রয়েছে তা নিশ্চিত করুন।
সিলিন্ডার ড্রাইভের ব্যবহার পুরো সিস্টেমের উচ্চ নির্ভরযোগ্যতা এবং অত্যন্ত দীর্ঘ সেবা জীবন নিশ্চিত করে।
পুরো সিস্টেমের পরিষ্কার ফাংশন, কমপ্যাক্ট গঠন, সুন্দর চেহারা এবং যুক্তিসঙ্গত বিন্যাস রয়েছে, যা রক্ষণাবেক্ষণ এবং দৈনন্দিন রক্ষণাবেক্ষণের জন্য সুবিধাজনক।
সরঞ্জামের নকশা এবং উত্পাদন সরঞ্জামগুলির জন্য গ্রাহকের সাধারণ প্রযুক্তিগত প্রয়োজনীয়তাগুলি পূরণ করে।
