IEC60881 গৃহস্থালী প্লাগ এবং সকেট - আউটলেট সাধারণ প্রয়োজনীয় VDE গেজ
| Applied standards: | IEC60884-1:2013 এবং DIN VDE 0620-1:2010 গেজ তালিকা। | DIN-VDE0620-1-Lehre1: | সকেট জ্যাক আর সাইজ গেজ (5.0, 5.8, 6.0) |
| DIN-VDE0620-1-Lehre2: | ন্যূনতম খোলার প্রস্থ এবং যোগাযোগ সকেটের সর্বনিম্ন প্রত্যাহার বল | DIN-VDE0620-1-Lehre3: | বাইপোলার প্লাগের সন্নিবেশ বল |
| DIN-VDE0620-1-Lehre4: | পার্শ্ব গ্রাউন্ডিং যোগাযোগের সাথে ডবল বোর্ড প্লাগের সন্নিবেশ বল | DIN-VDE0620-1-Lehre5: | প্রথম পরিচিতি বন্ধের ব্যবধান পরীক্ষা করতে ব্যবহৃত একটি গেজ |
| DIN-VDE0620-1-Lehre6: | পিনের ব্যাস | DIN-VDE0620-1-Lehre7: | পিন দূরত্ব |
| High Light: | IEC60881 পরিবারের প্লাগ এবং সকেট,ভিডিই গেজ গৃহস্থালী প্লাগ এবং সকেট |
||

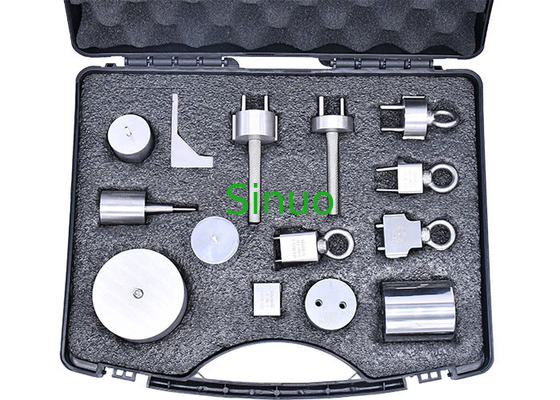

IEC60881 পরিবারের প্লাগ এবং সকেট-আউটলেট সাধারণ ভিডিই গেজ প্রয়োজন
মান ও ধারা:
IEC60884-1:2013 এবং DIN VDE 0620-1:2010 গেজ তালিকা দ্বারা পরিমাপের গেজগুলি প্রয়োজন।
প্রযুক্তিগত পরামিতি:
| নং: | চিত্র নং. | নাম | পরিমাণ |
| 1 | DIN-VDE0620-1-Lehre1 | সকেট জ্যাক আর সাইজ গেজ (5.0, 5.8, 6.0) | 3 পিসিএস |
| 2 | DIN-VDE0620-1-Lehre2 | ন্যূনতম খোলার প্রস্থ এবং যোগাযোগ সকেটের সর্বনিম্ন প্রত্যাহার বল | 2 পিসিএস |
| 3 | DIN-VDE0620-1-Lehre3 | বাইপোলার প্লাগের সন্নিবেশ বল | 1 পিসি |
| 4 | DIN-VDE0620-1-Lehre4 | পার্শ্ব গ্রাউন্ডিং যোগাযোগের সাথে ডবল বোর্ড প্লাগের সন্নিবেশ বল | 1 পিসি |
| 5 | DIN-VDE0620-1-Lehre5 | প্রথম পরিচিতি বন্ধের ব্যবধান পরীক্ষা করতে ব্যবহৃত একটি গেজ | 1 সেট/4 পিসিএস |
| 6 | DIN-VDE0620-1-Lehre6 | পিনের ব্যাস | 1 সেট/4 পিসিএস |
| 7 | DIN-VDE0620-1-Lehre7 | পিন দূরত্ব | 1 সেট/2 পিসিএস |
| 8 | DIN-VDE0620-1-Lehre8 | যোগাযোগ সকেটের সর্বাধিক খোলার প্রস্থ | 1 পিসি |
| 9 | DIN-VDE0620-1-Lehre9 | টেস্ট প্লাগ ইন্টারচেঞ্জেবিলিটি গেজ | 1 পিসি |
| 10 | DIN-VDE0620-1-Lehre10 | একক মেরু যোগাযোগ গর্ত যোগাযোগের অসম্ভব A | 1 পিসি |
| 11 | DIN-VDE0620-1-Lehre10 | একক মেরু যোগাযোগ গর্ত যোগাযোগের অসম্ভব বি | 1 পিসি |
| 12 | DIN-VDE0620-1-Lehre11 | গ্রাউন্ডিং পরিচিতি ছাড়া বাইপোলার প্লাগগুলির অ-প্লাগযোগ্যতা | 1 পিসি |
| 13 | DIN-VDE0620-1-Lehre12 | একক-মেরু প্লাগ সন্নিবেশের অসম্ভবতা (250 গ্রাম এবং 1000 গ্রাম ওজন সহ) | 1 সেট |
| 14 | DIN-VDE0620-1-Lehre13 |
প্রোবের পর সুরক্ষা দরজায় লাইভ অংশগুলির অপ্রাপ্যতা পরীক্ষা করুন স্বাভাবিক অপারেশন পরীক্ষা |
1 সেট |
| 15 | DIN-VDE0620-1-Lehre14 | উভয় পক্ষের গ্রাউন্ডিংয়ের জন্য পরীক্ষা করুন | 1 পিসি |
| 16 | DIN-VDE0620-1-Lehre15 |
প্রোবগুলি সুরক্ষা দরজায় লাইভ অংশগুলির অ্যাক্সেসযোগ্যতা পরীক্ষা করতে ব্যবহৃত হয় এবং উন্নত সুরক্ষা সকেটের লাইভ অংশ |
1 সেট |
| 17 | DIN-VDE0620-1-Lehre16a | প্লাগের সর্বোচ্চ প্রত্যাহার বল (16a) | 1 পিসি |
| 18 | DIN-VDE0620-1-Lehre16d | প্লাগের ন্যূনতম প্রত্যাহার বল (16d) | 1 পিসি |
| 19 | DIN-VDE0620-1-Leher16e | গেজ (18N ওজন সহ) | 1 পিসি |
| 20 | DIN-VDE0620-1-Lehre17 | Lehre17 গেজ | 1 পিসি |
| 21 | DIN-VDE0620-1-Lehre18 | Lehre18 গেজ | 1 পিসি |
| 22 | DIN-VDE0620-1-Leher19a | 16A সকেট সুরক্ষা দরজা জন্য বল পরিমাপ গেজ | 1 পিসি |
| 23 | DIN-VDE0620-1-Leher19b | 2.5A সকেট সুরক্ষা দরজা জন্য বল পরিমাপ গেজ | 1 পিসি |
| 24 | DIN-VDE0620-1-Bild14 | Bild14 গেজ | 1 সেট |
| 25 | DIN-VDE0620-1-Bild43 | Bild43 গেজ | 1 সেট / 2 পিসিএস |
| 26 | DIN-VDE0620-1, EN50075-Fig2 | প্লাগ বিনিময়যোগ্যতা পরীক্ষার জন্য গেজ | 1 পিসি |
| 27 | DIN-VDE0620- 1-Bild16a |
16A তাপমাত্রা বৃদ্ধি প্লাগ গেজ | 1 পিসি |
| 28 | DIN-VDE0620- 1-Bild16d |
2.5A তাপমাত্রা বৃদ্ধি প্লাগ গেজ | 1 পিসি |
লক্ষ্য করুন
1. অনুগ্রহ করে যন্ত্রের আকৃতির ক্ষতি করবেন না (যেমন স্ক্র্যাচিং, বাঁকানো, ইত্যাদি)।
2. ধুলো এবং আর্দ্রতা পরিবেশ থেকে প্রতিরোধ, যাতে অক্সিডেশন এড়াতে মাত্রিক নির্ভুলতা প্রভাবিত.
3. নিয়মিত অ্যান্টি-রাস্ট তেল যোগ করুন।
