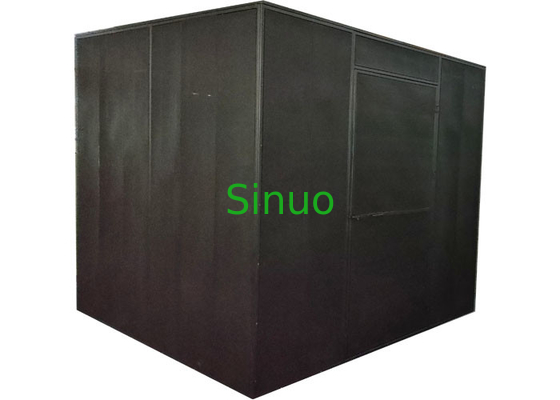

IEC 60598 Annex D আয়তক্ষেত্রাকার ম্যাট পেইন্টেড লুমিনিয়ার ড্রাফ্ট - প্রুফ এনক্লোজার
| Applied standard: | IEC 60598-1:2017 | Applied clauses: | ধারা 12.4.1 এবং অ্যানেক্স ডি এবং ইত্যাদি |
| Outer size: | 2100 x 2100 x 2150 মিমি (কাস্টমাইজযোগ্য) | Inner size: | 1800 x 1800 x 2000 মিমি (কাস্টমাইজযোগ্য) |
| Spaced interval: | 150 মিমি | Aperture: | ф1 মিমি - এফ২ মিমি |
| Ventilation rate: | 40% ± 0.5% | Thermal slices: | Φ15X1, ল্যাটেন |
| High Light: | ম্যাট পেইন্টেড লুমিনিয়ারস ড্রাফ্ট প্রুফ এনক্লোজার,আইইসি 60598 ড্রাফ্ট প্রুফ এনক্লোসার,অ্যানেক্স ডি রেক্ট্যাঙ্গুলার ড্রাফ্ট প্রুফ এনক্লোসার |
||
IEC 60598 Annex D আয়তক্ষেত্রাকার ম্যাট পেইন্টেড লুমিনায়ার ড্রাট-প্রুফ এনক্লোজার
মান ও ধারা:
এই বায়ুরোধী চেম্বারটি স্ট্যান্ডার্ড Cl অনুযায়ী ডিজাইন করা হয়েছে।12.4.1 এবং 12.5.1 (পরিশিষ্ট D সহ) IEC : 60598-1:2014+AMD 1:2017।
পন্যের স্বল্প বিবরনী:
এই বায়ুরোধী চেম্বারটি ল্যাম্প পণ্যের তাপমাত্রা পরিমাপের জন্য মানক পরিবেশের শর্ত প্রদানের জন্য প্রয়োগ করা হয়।
নীচের পৃষ্ঠটি শক্ত কাঠের প্যানেল, অন্য দিকগুলি ডাবল-লেয়ার ধাতু জাল, জালের ব্যবধান 150 মিমি, বায়ুচলাচল হার প্রায় 40%;বিভিন্ন মাউন্টিং প্লেট, একটি হালকা ব্লকিং প্লেট উইন্ডপ্রুফ চেম্বারের ভিতরে ইনস্টল করা আছে;সমস্ত প্লেট কোন গ্লস কালো স্প্রে সঙ্গে আঁকা হয়.
প্রযুক্তিগত পরামিতি:
| বাইরের শেল গঠন | ডবল লেয়ার আয়তক্ষেত্রাকার কাঠামো, 1 মিমি কোল্ড স্টিল প্লেট দ্বারা তৈরি (কালো ম্যাট পেইন্ট) |
| বাইরের আকার | 2100 x 2100 x 2150 মিমি (কাস্টমাইজযোগ্য) |
| ভিতরের আকার | 1800 x 1800 x 2000 মিমি (কাস্টমাইজযোগ্য) |
| ব্যবধানের ব্যবধান | 150 মিমি |
| দরজার কাঠামো | একক, ডবল লেয়ার (বাহ্যিক খোলা), 1800 মিমি x 800 মিমি |
| ছিদ্র | ф1 মিমি - এফ২ মিমি |
| বায়ুচলাচল হার | 40% ± 0.5% |
| ফ্রেমের ধরন | শীট উপাদান, প্রভাব ছাঁচনির্মাণ, বায়ুচলাচল হার প্রভাবিত না |
| উপরিভাগের আবরন | কালো ম্যাট পেইন্ট |
| ম্যাট পেইন্ট সঙ্গে পাতলা পাতলা কাঠ, আকার | 2500mm x 2500mm x 15mm (L x W x পুরুত্ব) |
| সিলিং মাউন্টিং বোর্ড | 600mm x 600mm (L x W), কালো ম্যাট পেইন্টের সাথে আবরণ |
| ইনস্টলেশন প্লেট | 0.6 ~ 1.0 মি (উচ্চতা, সামঞ্জস্যযোগ্য), কালো ম্যাট পেইন্ট সহ যৌগিক বোর্ড, উল্লম্ব বা অনুভূমিক ইনস্টল লুমিনায়ার সক্ষম করুন, কাঠের টেবিল: 600 x 500 মিমি, অ্যালুমিনিয়াম উত্তোলন গ্রহণ করে। |
| তাপীয় স্লাইস | Φ15X1, ল্যাটেন |
উইন্ডশীল্ড ইনস্টলেশন প্রয়োজনীয়তা:
বাহ্যিক প্রয়োজনীয়তা:
ড্রাফ্ট ঢালের উপরে এবং পাশের চারপাশে কমপক্ষে 300 মিমি ক্লিয়ারেন্স রয়েছে।
উইন্ডশীল্ডের অবস্থান বায়ু প্রবাহ থেকে যতটা সম্ভব দূরে হওয়া উচিত এবং বাতাসের তাপমাত্রায় আকস্মিক পরিবর্তন এবং আলোর উত্সের উজ্জ্বল তাপ প্রতিরোধ করা উচিত।
পরিবেষ্টিত তাপমাত্রা: প্রায় 25 ℃।
অভ্যন্তরীণ নমুনা ইনস্টলেশন প্রয়োজনীয়তা:
খসড়া ঢালের অভ্যন্তরীণ পৃষ্ঠ এবং বাতির যেকোনো অংশের মধ্যে ব্যবধান কমপক্ষে 200 মিমি হওয়া উচিত।
যখন একাধিক ল্যাম্প একই সময়ে পরীক্ষা করা হয়, তখন আলোর বাধাগুলি ব্যবহার করার দিকে মনোযোগ দেওয়া উচিত যাতে আলোর মধ্যে উজ্জ্বল তাপ একে অপরকে প্রভাবিত করতে না পারে।
বিভিন্ন ল্যাম্প একই অবস্থায় পরীক্ষা করা হয় কারণ সেগুলি যথাসম্ভব বাস্তবে ব্যবহার করা হয়।এই সরঞ্জাম বিভিন্ন সংমিশ্রণ সুবিধার্থে একত্রিত করা যেতে পারে যে বিভিন্ন baffles প্রদান করেছে.
