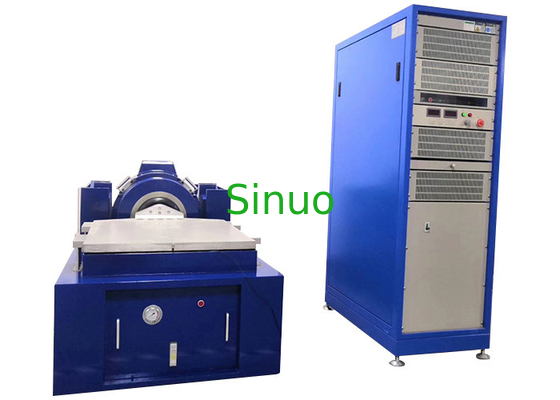

IEC 62368-1 Annex G.15 উচ্চ স্থিতিশীলতা কর্মক্ষমতা কম্পন পরীক্ষা সিস্টেম
| Applied Standard: | আইইসি 62368-1 | Applied Clause: | জি.15 |
| Sine Force of Vibration Generator: | 2000kgf (20000N) | Random Force of Vibration Generator: | 2000kgf (20000N) |
| Impact Force of Vibration Generato: | 4000kgf (40000N) | Output of Switching Power Amplifier: | 21KVA |
| High Light: | Annex G.15 ভাইব্রেশন টেস্ট সিস্টেম,IEC 62368-1 ভাইব্রেশন টেস্ট সিস্টেম |
||
IEC 62368-1 Annex G.15 উচ্চ স্থিতিশীলতা কর্মক্ষমতা কম্পন পরীক্ষা সিস্টেম
পন্যের স্বল্প বিবরনী:
এই ভাইব্রেশন সিস্টেমটি IEC 62368-1:2018 Annex G.15, IEC60065:2014 clause 8.17 b), 12.1.3, IEC60950 এবং ইত্যাদির জন্য প্রয়োজন।
ভাইব্রেশন টেস্ট সিস্টেমে চারটি অংশ থাকে: কম্পন টেস্ট বেঞ্চ, পাওয়ার এম্প্লিফায়ার, কন্ট্রোলার এবং কুলিং ফ্যান।
1. কম্পন পরীক্ষা বেঞ্চ
ভাইব্রেটিং টেবিলের কাজের নীতি:
শক্তিবর্ধক পরিবাহী চৌম্বক ক্ষেত্রের তড়িৎ চৌম্বকীয় বল দ্বারা চালিত হয়।যখন ইলেক্ট্রোম্যাগনেটিক কম্পন বেঞ্চের চৌম্বকীয় সার্কিটে গতিশীল বৃত্তটি বিকল্প বর্তমান সংকেত অতিক্রম করে, তখন চৌম্বকীয় সার্কিটে একটি উত্তেজনাপূর্ণ বল তৈরি হয়।
গতিশীল বৃত্ত:
বৈদ্যুতিক কম্পন টেবিলের সবচেয়ে গুরুত্বপূর্ণ অংশ হল গতিশীল বৃত্ত, গতিশীল বৃত্ত হল একটি সক্রিয় সিস্টেম।এটি কুণ্ডলী চালায় যা ম্যাগনেটিক সার্কিট সিস্টেম দ্বারা উত্পন্ন ওয়ার্কিং এয়ার গ্যাপে স্থাপিত হয়, ড্রাইভ কয়েলটিকে শক্তিশালী করে বিনামূল্যে আপ এবং ডাউন কম্পন অর্জন করতে।
উত্তেজনা কুণ্ডলী:
বৈদ্যুতিক কম্পনকারী টেবিলের উত্তেজনা কুণ্ডলী উপরের উত্তেজনা এবং নিম্ন উত্তেজনায় বিভক্ত।গতিশীল কয়েলের সাথে দুটি একসাথে দুটি পারস্পরিক লম্ব চৌম্বক ক্ষেত্র তৈরি করে।চৌম্বক আবেশ শক্তি উৎপন্ন করার জন্য কয়েলগুলি একে অপরের সাথে কাটা হয় যখন শক্তিপ্রাপ্ত হয়, এইভাবে, কম্পন বেঞ্চ গতিশীল কয়েল এবং উত্তেজনার মধ্যে কাটার মাধ্যমে প্রয়োজনীয় উত্তেজনাপূর্ণ বল তৈরি করে।
2. পাওয়ার এম্প্লিফায়ার
পাওয়ার এম্প্লিফায়ারের কাজের নীতি: পাওয়ার ফ্রিকোয়েন্সি ট্রান্সফরমার দ্বারা থ্রি-ফেজ এসি পাওয়ার বিচ্ছিন্ন করা হয়, বকটি থ্রি-ফেজ ফুল-ব্রিজ ফিল্টারে পাঠানো হয় এবং তারপর কম-রিপল ডিসি পাওয়ার সাপ্লাই এইচ-এ পাঠানো হয়। ক্যাপাসিটর ফিল্টারিং মাধ্যমে -ব্রিজ ট্রান্সফরমার, এবং আউটপুট ভোল্টেজ তরঙ্গ স্বাভাবিক মোড এবং সাধারণ মোড চোক কয়েল পাস করে, এবং ফিল্টার করা হয় এবং ভাইব্রেটিং টেবিলে আউটপুট।
3. নিয়ন্ত্রণ অংশ
আমাদের কন্ট্রোলার বিশ্বের সবচেয়ে উন্নত DSP ফ্রেমওয়ার্ক এবং কন্ট্রোল অ্যালগরিদম, 32-বিট ফ্লোটিং-পয়েন্ট 450MHz DSP প্রসেসর, উচ্চ-পারফরম্যান্স 24-বিট ADC, 130dB ডায়নামিক রেঞ্জ পর্যন্ত ব্যবহার করে, নির্ভরযোগ্য নিয়ন্ত্রণের গুণমান নিশ্চিত করে।একই সময়ে, কন্ট্রোলার আপনাকে সবচেয়ে ব্যাপক কম্পন নিয়ন্ত্রণ সফ্টওয়্যার মডিউল প্রদান করতে পারে, যার মধ্যে রয়েছে: র্যান্ডম, সাইনোসয়েডাল, ক্লাসিক শক, রেজোন্যান্স সার্চ অ্যান্ড ডেভেল, শক রেসপন্স স্পেকট্রাম কন্ট্রোল, সাইন প্লাস র্যান্ডম, সাইন প্লাস সাইন, র্যান্ডম প্লাস র্যান্ডম, দীর্ঘমেয়াদী তরঙ্গরূপ প্রজনন এবং অন্যান্য অ্যাক্সেসযোগ্যতা বৈশিষ্ট্য।প্রতিটি ফাংশন মডিউল মৌলিক এবং ঐচ্ছিক ফাংশন প্রদান করে, এবং ব্যবহারকারী প্রয়োজন অনুযায়ী প্রয়োজনীয় ফাংশন কাস্টমাইজ করতে পারেন।
4.উল্লম্ব সম্প্রসারণ কাউন্টারটপ
প্রযুক্তিগত পরামিতি:
| ফলিত স্ট্যান্ডার্ড | আইইসি 62368-1 |
| প্রয়োগকৃত ধারা | জি.15 |
| কম্পন জেনারেটর (DC-2000) | |
| সাইন ফোর্স | 2000kgf (20000N) |
| এলোমেলো বাহিনী | 2000kgf (20000N) |
| বলপূর্বক প্রভাব | 4000kgf (40000N) |
| কম্পাংক সীমা | 5～3000Hz |
| ক্রমাগত স্থানচ্যুতি (প্রশস্ততা) | 0-51 মিমি, প্রিসেট |
| কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি | 2.5Hz |
| লেভেল ওয়ান রেজোন্যান্ট ফ্রিকোয়েন্সি | 2600±5%Hz |
| কাউন্টারটপ স্ক্রু | 17*M10 |
| ম্যাগনেটিক ফ্লাক্স লিকেজ | <1MT |
| সর্বোচ্চ গতি | 2m/s |
| সর্বোচ্চ ত্বরণ | 980m/s2 (100 গ্রাম) |
| চলমান অংশগুলির সমতুল্য ভর | 20 কেজি |
| ডায়নামিক কয়েল ব্যাস | Φ280 মিমি |
| সর্বোচ্চলোড হচ্ছে | 300 কেজি |
| ওজন | 2695 কেজি |
| স্যুইচিং পাওয়ার এম্প্লিফায়ার (KA-21) | |
| পরিবর্ধক আউটপুট | 21KVA |
| রেট আউটপুট ভোল্টেজ | 120Vrms |
| শব্দ অনুপাত থেকে সংকেত | >65dB |
| পাওয়ার অ্যামপ্লিফায়ার দক্ষতা | 95% |
| সিস্টেম সুরক্ষা | তাপমাত্রা সুরক্ষা, অতিরিক্ত স্থানচ্যুতি সুরক্ষা, ওভার-ভোল্টেজ সুরক্ষা, ওভার-কারেন্ট সুরক্ষা, আন্ডার-ভোল্টেজ সুরক্ষা, বাহ্যিক সুরক্ষা, লজিক ফল্ট সুরক্ষা |
| মাত্রা | 1800*900*800 মিমি |
| ওজন | 450 কেজি |
| উল্লম্ব সম্প্রসারণ কাউন্টারটপ(TB-1010) | |
| টেবিলের আকার | 1000 মিমি × 1000 মিমি |
| টেবিল ওজন | 60 কেজি |
| সর্বোচ্চ ফ্রিকোয়েন্সি | 200Hz |
| লেভেল টেবিল (S-1010) ঐচ্ছিক | |
| টেবিলের আকার | 1000 মিমি × 1000 মিমি |
| টেবিল ওজন | 60 কেজি |
| সর্বোচ্চ ফ্রিকোয়েন্সি | 200Hz |
| কম্পিউটার এবং সম্পর্কিত আনুষাঙ্গিক | |
| হোস্ট | লেনোভো |
| মনিটর | বৈদ্যুতিক চেম্বারের সংরক্ষিত অবস্থান অনুযায়ী কাস্টমাইজড |
| পাখা(FJ-2000) | |
| ফ্যান পাওয়ার | 7.5KW |
| বাতাসের পরিমাণ | 0.71M3/s |
| বাতাসের চাপ | 3.5 কেপিএ |
| মাত্রা | 500*300*200 মিমি |
| নালী দৈর্ঘ্য | 4 মি |
| ওজন | 140 কেজি |
| অ্যাক্সিলোমিটার (জেএফ) | |
| সংবেদনশীলতা | 150 পিসি/গ্রাম |
| কম্পাংক সীমা | 0.3-8000Hz±10% |
| দুরত্ব পরিমাপ করা | 2000 গ্রাম |
| প্রভাব প্রতিরোধের | 2500 গ্রাম |
| লাইন দৈর্ঘ্য | 5মি |
| অপারেটিং তাপমাত্রা | -40-150℃ |
| ওজন | 35 গ্রাম |
| ইনস্টলেশন পদ্ধতি | M5 |
