IEC 60884 13A প্লাগ ইনসুলেশন স্লিভ পরিধান প্রতিরোধী পরীক্ষক 4N ফোর্স
| Standard Clause: | IEC60884 ধারা 24.7 | Test Figure: | চিত্র 28 |
| Test Stations: | এক (কাস্টমাইজ করা যায়) | Abrasion Rate: | প্রতি মিনিটে 30 আন্দোলন |
| Test Weight: | 4N | Test Stroke: | 9 মিমি |
| High Light: | প্লাগ ইনসুলেশন হাতা পরিধান প্রতিরোধ পরীক্ষক,4N বাহিনী আস্তিন পরিধান প্রতিরোধ পরীক্ষক,আইইসি 60884 স্লিভ পরা প্রতিরোধী পরীক্ষক |
||
IEC 60884 13A প্লাগ ইনসুলেশন স্লিভ পরিধান প্রতিরোধী পরীক্ষক 4N ফোর্স
মান
আইইসি 60884-1: 2006 "প্লাগ এবং সকেট-গৃহস্থালি এবং অনুরূপ উদ্দেশ্যে আউটলেট-পার্ট 1: সাধারণ প্রয়োজনীয়তা" ধারা 24.7 এবং চিত্র 28।
BS 1363-1-2012 "13A প্লাগ, সকেট-আউটলেট, অ্যাডাপ্টার এবং সংযোগ ইউনিট পার্ট 1: পুনর্নবীকরণযোগ্য এবং অপ্রয়োজনীয় 13A প্লাগের স্পেসিফিকেশন চিত্র 9।
কর্মক্ষমতা
এই টেস্ট ডিভাইসের স্ক্র্যাপিং ফ্রিকোয়েন্সি প্রতি মিনিটে 30 বার, এবং রিটার্ন এবং রিটার্ন যথাক্রমে রেকর্ড করা হয়।পরীক্ষার সংখ্যা 0-999999 বার পৌঁছতে পারে, পরীক্ষার সংখ্যা সামঞ্জস্য এবং সেট করা যেতে পারে।ওয়ার্কিং স্ট্রোক 9 মিমি এবং স্ক্র্যাপড ইনসুলেশন স্লিভ 7 মিমি।চাপ লোড 4N, স্ক্র্যাপার তারের ব্যাস 1 মিমি এবং কার্যকর দৈর্ঘ্য 6 মিমি

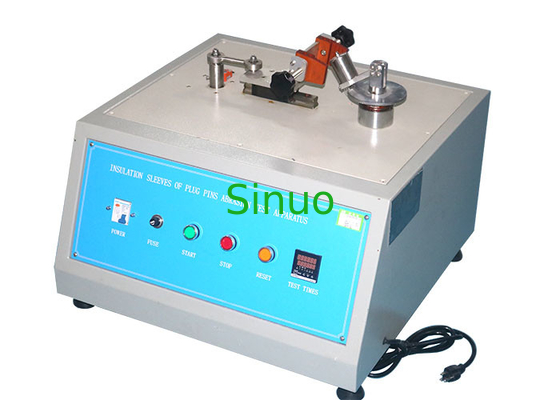

কাঠামো
এটি একটি অনুভূমিক মরীচি এবং রৈখিক আন্দোলনের সাথে একটি স্থির আসন নিয়ে গঠিত।মরীচিটির শেষটি একটি U- আকৃতির মাথা দিয়ে সজ্জিত একটি ছোট ইস্পাত তারের দ্বারা 1 মিমি ব্যাসযুক্ত (U- আকৃতির দুটি বিন্দু বিমের উপর উল্লম্বভাবে স্থির থাকে)।স্টিলের তারের ইউ-আকৃতির নিচের প্রান্তটি একটি 6 মিমি সোজা কাজের অংশ।ইউ টাইপ স্টিলের তারের 6 মিমি সোজা নীচের প্রান্তটি বোল্টের অন্তরণ স্লিভে চাপানো হয়, এবং মোটরটি বোল্টের সাথে ফিক্সচার সিট চালায় যা পারস্পরিক চলাচল করে, যাতে স্টিলের তারের এবং ঘূর্ণনের নমুনার মধ্যে ঘর্ষণ হয় পরীক্ষিত
নমুনা পরিসীমা, ব্যবহার, নীতি, গঠন এবং ব্যবহারের পরিবেশ
| নমুনা এবং বিধিনিষেধ | প্লাগ পিনের জন্য অন্তরণ শীট |
| পরীক্ষার উদ্দেশ্য | এটি প্লাগ পিনের অন্তরণ হাতা পরিধান প্রতিরোধের পরীক্ষার জন্য উপযুক্ত |
| এর পরীক্ষার নীতি | ল্যাচ জ্যাকেটের পারস্পরিক স্ক্র্যাপিং অর্জনের জন্য মোটর ড্রাইভ অদ্ভুত প্রক্রিয়া ব্যবহার করা |
| সরঞ্জাম কাঠামো এবং বৈশিষ্ট্য | এটি একটি অনুভূমিক মরীচি এবং রৈখিক আন্দোলনের সাথে একটি স্থির আসন নিয়ে গঠিত।মরীচিটির শেষটি একটি U- আকৃতির মাথা দিয়ে সজ্জিত একটি ছোট ইস্পাত তারের দ্বারা 1 মিমি ব্যাসযুক্ত (U- আকৃতির দুটি বিন্দু বিমের উপর উল্লম্বভাবে স্থির থাকে)।স্টিলের তারের ইউ-আকৃতির নিচের প্রান্তটি একটি 6 মিমি সোজা কাজের অংশ।ইউ টাইপ স্টিলের তারের 6 মিমি সোজা নীচের প্রান্তটি বোল্টের অন্তরণ স্লিভে চাপানো হয়, এবং মোটরটি বোল্টের সাথে ফিক্সচার সিট চালায় যা পারস্পরিক চলাচল করে, যাতে স্টিলের তারের এবং ঘূর্ণনের নমুনার মধ্যে ঘর্ষণ হয় পরীক্ষিতসরঞ্জাম মাত্রা: প্রায় 600 × 600 × 500 (মিমি) W × D × H, সরঞ্জাম ওজন: 70 কেজি |
| পরিবেশ ব্যবহার করে | বিদ্যুৎ সরবরাহ: AC220V ± 10%/50-60Hz, কাজের তাপমাত্রা 0-40 ℃ আর্দ্রতা 30%-90%; |
