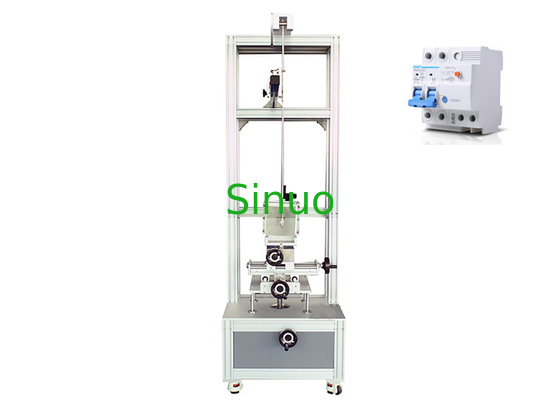

EN 60898-1 সার্কিট ব্রেকার এনার্জি পেন্ডুলাম ইমপ্যাক্ট টেস্ট ইকুইপমেন্ট
| Control mode: | যান্ত্রিক | Impact energy: | 0.2, 0.35, 0.5, 0.7, 1.0 |
| Impact element (equivalent mass): | 150g ± 1g (200g), মাথা R10 polyamide গোলার্ধ | Applied Standard: | এন 60898-1 |
| Swing tube: | দৈর্ঘ্য 1000 মিমি, বাইরের ব্যাস 9 মিমি, প্রাচীরের বেধ 0.5 মিটার | Size: | WDH = প্রায় 600 × 600 × 1600 মিমি |
| High Light: | মেকানিক্যাল পেন্ডুলাম ইমপ্যাক্ট টেস্ট ইকুইপমেন্ট,GB10963.1 পেন্ডুলাম ইমপ্যাক্ট টেস্ট ইকুইপমেন্ট |
||
EN 60898-1 সার্কিট ব্রেকার এনার্জি পেন্ডুলাম ইমপ্যাক্ট টেস্ট ইকুইপমেন্ট
পন্যের স্বল্প বিবরনী
এই সরঞ্জামকেও বলা হয় প্রভাব প্রতিরোধের পরীক্ষা সরঞ্জাম।এটি একটি মেঝে-স্থায়ী কাঠামো গ্রহণ করে এবং ইনস্টলেশনের প্রয়োজন হয় না।নমুনা মাউন্ট বন্ধনী উপরে, নিচে, বাম এবং ডান।
সামনের এবং পিছনের তিনটি অক্ষগুলি সামঞ্জস্যযোগ্য এবং সুইং লিভার পিভটের মাধ্যমে রিলিজ অ্যাঙ্গেল সামঞ্জস্য করতে পারে, যাতে নমুনার সামনে এবং পাশে প্রভাব অর্জন করতে পারে, যা বেশিরভাগ অনুরূপ পণ্যের জন্য প্রভাব পরীক্ষার প্রয়োজনীয়তাগুলিকে আচ্ছাদন করে।
সরঞ্জাম নীতি:
এর প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা হয়েছে এন 60898-1, পরীক্ষা Eha: পেন্ডুলাম, প্রভাব উপাদান পড়ুন
এটি 1 মিটার সুইং টিউবের মাধ্যমে একটি নির্দিষ্ট ড্রপ উচ্চতায় (কোণ রূপান্তর) অবাধে মুক্তি পায় এবং উল্লম্ব দিকের সর্বনিম্ন বিন্দুতে আঘাত করে।
নমুনার উপর প্রভাব পরীক্ষার উদ্দেশ্য অর্জনের জন্য নমুনাটি মহাকর্ষীয় সম্ভাব্য শক্তি থেকে গতিশক্তিতে রূপান্তরিত হয়।
পরীক্ষা প্রক্রিয়া:
স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে, নমুনাটি ইনস্টল করার জন্য ফিক্সচারটি নির্বাচন করুন এবং প্রভাব উপাদানটি উল্লম্ব মুক্ত অবস্থায় প্রভাব বিন্দুর সাথে খাপ খায়।
0.2J এর স্ট্যান্ডার্ড ইমপ্যাক্ট এনার্জি প্রয়োজন অনুযায়ী, সুইং আর্মটি ঘোরান যতক্ষণ না স্কেল পয়েন্টার এঙ্গেল প্লেটের ড্রপ উচ্চতা 100mm (কোণ রূপান্তর) নির্দেশ করে এবং রিলিজ ডিভাইস লক করে।নোট করুন যে অন্যান্য মানদণ্ডের জন্য প্রয়োজনীয় শক্তি পরীক্ষার জন্য, আপনি নীচের সারণীতে দেখানো হিসাবে কোণ প্লেটে ড্রপ উচ্চতা নির্বাচন করতে পারেন।ডিভাইসটি শুধুমাত্র 0.2 কেজি সমান ভরের প্রভাব দিয়ে সজ্জিত।
স্প্রিং রিলিজ ডিভাইসটি টানুন, প্রভাব উপাদানটি 1 ম দুল নল দিয়ে অবাধে মুক্তি পায় এবং উল্লম্ব দিকের সর্বনিম্ন বিন্দুতে নমুনাটি আঘাত করে।
নমুনার উপরোক্ত পদ্ধতি অনুসারে মানদণ্ডের প্রয়োজনীয়তা অনুসারে বিভিন্ন প্রভাবের অবস্থানে নমুনা পুনরাবৃত্তি করার জন্য তিন-অক্ষ প্রক্রিয়াটি সামঞ্জস্য করুন।
প্রধান প্রযুক্তিগত পরামিতি:
| নিয়ন্ত্রণ মোড | যান্ত্রিক |
| প্রভাব শক্তি | 0.2, 0.35, 0.5, 0.7, 1.0 |
| প্রভাব উপাদান (সমতুল্য ভর) | 150g ± 1g (200g), মাথা R10 polyamide গোলার্ধ |
| সুইং টিউব | দৈর্ঘ্য 1000 মিমি, বাইরের ব্যাস 9 মিমি, প্রাচীরের বেধ 0.5 মিটার |
| সাইজ | WDH = প্রায় 600 × 600 × 1600 মিমি |
