আইইসি 60884-1 স্ক্রুলেস টার্মিনালস ডিফ্লেশন টেস্ট মেশিন 100 এ
| Test Sample: | স্ক্রুলেস টার্মিনাল | Test Content: | ডিফ্লেশন এবং ভোল্টেজ ড্রপ |
| Deflection Angle: | 0-360 ° | Deflection Force: | 0.25N, 0.5N, 1.0N |
| Deflection Direction: | 12 দিকনির্দেশ | Test Current: | Max. সর্বোচ্চ। 100A 100A |
| Standard & Clause: | আইইসি 60884 ধারা 12.3.12 | Standard Figure: | চিত্র 12 |
| High Light: | 100 এ টার্মিনাল ডিফ্লেশন টেস্ট মেশিন,আইইসি 60884-1 টার্মিনাল ডিফ্লেশন টেস্ট মেশিন,স্ক্রুলেস টার্মিনাল ডিফ্লেশন টেস্ট মেশিন |
||

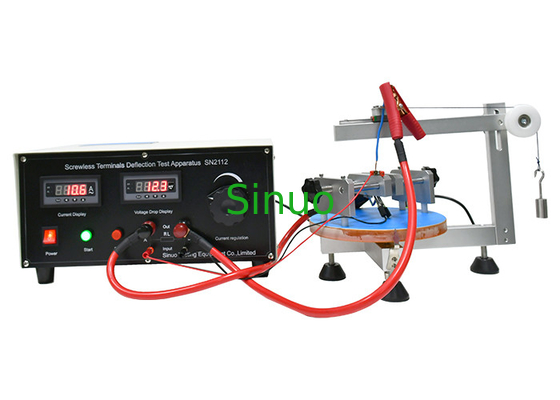

আইইসি 60884-1 স্ক্রুলেস টার্মিনাল ডিফ্লেশন টেস্ট মেশিন
এই ডিভাইসটি আইইসি 60884-1: 2013 ধারা 12.3.12 এবং চিত্র 12 এর সাথে সম্মতি জানায়, স্ক্রুবিহীন টার্মিনালগুলি সংযুক্ত অনমনীয় শক্ত কন্ডাক্টর ক্ল্যাম্পড থাকে কিনা তা পরীক্ষা করতে ব্যবহার করা হয়, এমনকি এটি সাধারণ ইনস্টলেশনের সময় অপসারণ করা হয়েছে কিনা।স্ক্রুলেস টার্মিনাল ক্ল্যাম্পিং ক্ষমতা এবং যোগাযোগের পারফরম্যান্স পরীক্ষা করতে কন্ডাক্টরকে ডিফল্ট করা এবং ভোল্টেজ ড্রপ পরিমাপ করা।
ডিভাইসটি অপারেটিংয়ের জন্য সহজ, লোড কারেন্টটি সামঞ্জস্যযোগ্য, নমুনা ফিক্সচারটি স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে তৈরি করা হয়।
প্রযুক্তিগত পরামিতি:
| প্যারামিটারের নাম | প্যারামিটার ডেটা |
| বিচ্যুতি কোণ |
0-360 ° (ডিভাইসে একটি কোণ সূচক রয়েছে) |
| বিচ্যুতি দিক |
12 দিকের যে কোনও একটিতে 30 ° ± 3 by দ্বারা একে অপরের থেকে পৃথক ° (ম্যানুয়ালি অপসারণ) |
| পরাশক্তি শক্তি | 0.25N, 0.5N, 1.0N |
| প্রয়োগের দিকনির্দেশকে বাধ্য করুন | অপরিবর্তিত কন্ডাক্টরের কাছে লম্ব |
| বর্তমান পরীক্ষা | সর্বোচ্চ 10000 |
| আনুষাঙ্গিক | ভোল্টেজ ইনপুট ক্ল্যাম্প এবং বর্তমান আউটপুট ক্ল্যাম্পস |
| বিদ্যুৎ সরবরাহ | ক্লায়েন্টের স্থানীয় পাওয়ার সাপ্লাইয়ের প্রয়োজনীয়তার সাথে মেলে |
2. স্ক্রুবিহীন টার্মিনালগুলিকে ফিক্সিতে স্থাপন করা হয়েছে, কন্ডাক্টরের লম্ব লম্বটি বেসের কেন্দ্রের সাথে মিলিত হওয়া উচিত।উপরের কন্ডাক্টর ফোর্স প্লেটের ছিদ্রগুলির মধ্য দিয়ে যায়, নিম্ন কন্ডাক্টরের মেঝেটি স্পর্শ করা উচিত নয়, তারপরে টার্মিনাল অংশগুলি ক্ল্যাম্প করা উচিত।
3. সমর্থন কলামের দৃten়করণের হ্যান্ডেলটি আলগা করুন এবং ক্রসবারটিকে উপরে এবং নীচে সরান, যাতে টার্মিনালের প্রান্ত থেকে ফোর্স প্লেটের দূরত্ব 100 মিমি হয়।ক্রসবার অবশ্যই অনুভূমিক রাখতে হবে।
4. ভোল্টেজ ড্রপ পরীক্ষকের বর্তমান আউটপুটটির লাল ক্লিপটি উপরের কন্ডাক্টারের উপর চাপানো হয়, এবং ভোল্টেজ ড্রপ পরিমাপ ইনপুটটির লাল ক্লিপটি টার্মিনালের কাছাকাছি অবস্থানে ক্ল্যাম্প করা হয়, তারপরে ওজনকে আটকে দিন।
5. নিম্ন কন্ডাক্টর উপর clamped, এবং ভোল্টেজ ড্রপ পরিমাপ ইনপুট এর কালো ক্লিপ টার্মিনালের কাছাকাছি অবস্থানে clamped হয়।
6. বেস টার্নটেবল ঘোরান, প্রতিটি ঘূর্ণন 30 is হয়, প্রারম্ভিক বিন্দু যেখানে প্রাকৃতিক অবস্থায় কন্ডাক্টর হওয়া উচিত।
