আইইসি 60320-1 চিত্র 19 কাপলার পার্শ্ববর্তী পুলিং টেস্ট যন্ত্রপাতি 100N
| Applied Standard: | IEC60320-1 | Applied Clause: | ধারা 23.3 |
| Standard Figure: | চিত্র 19 | Force Range: | 0-100N |
| Cable Bending Height: | 40 ± 2 মিমি | Pulling Method: | সংক্ষিপ্ত কাজ |
| High Light: | 100 এন কাপলার ল্যাটারাল পুলিং টেস্ট যন্ত্রপাতি,আইইসি 60320-1 পার্সেন্ট পুলিং টেস্ট যন্ত্রপাতি |
||

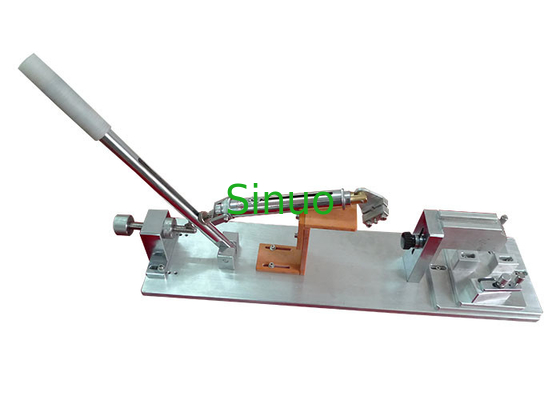

আইইসি 60320-1 চিত্র 19 কাপলার পার্শ্ববর্তী পুলিং টেস্ট যন্ত্রপাতি
সরঞ্জাম ওভারভিউ:
আইপিআর 60320-1 ধারা 23.3 এবং চিত্র 19 অনুসারে এই সংযোজক পার্শ্বযুক্ত টানা টেস্ট যন্ত্রপাতিটি ম্যানফ্যাকচারড।
পার্শ্বীয় চাপের মধ্যে সংযোজকটি সরঞ্জাম সকেট থেকে বের করে আনা হচ্ছে যা পরীক্ষা করার জন্য ব্যবহৃত হয়, যাতে কাপলারের যান্ত্রিক শক্তি মূল্যায়ন করা যায়।
0,2 এ এর চেয়ে বেশি রেটিং সহ সংযোজকটি পরীক্ষার জন্য এবং প্রাসঙ্গিক স্ট্যান্ডার্ড শীটটি মেনে চলার জন্য সংযোগকারীটির সাথে সম্পর্কিত কোনও প্রকারের অ্যাপ্লায়েন্স ইনলেটে প্রবেশ করা হয়।অ্যাপ্লায়েন্স ইনলেটটি একটি উপযুক্ত পরীক্ষামূলক সরঞ্জামে মাউন্ট করা হয়, যার একটি উদাহরণ আইসিসি 60320-1 চিত্র 19-এ দেখানো হয়েছে, পিনগুলি উপরের দিকে নির্দেশ করছে।মাত্রা 40 মিমি ± 2 মিমি মেনে চলবে।আইসিই 60320-1 সারণি 7-তে উল্লিখিত একটি পার্শ্বীয় টানটি কর্ডের সাথে প্রথমে কারেন্ট বহনকারী পিনের অক্ষগুলিযুক্ত সমতলের দিকে লম্ব করে একটি কর্ডে প্রয়োগ করা হয় এবং তাত্ক্ষণিকভাবে ছেড়ে দেওয়া হয়।ক্রমের এই ক্রমটি এক দিকে 50 বার এবং তারপরে বিপরীত দিকে 50 বার তৈরি করা হয়।
প্রযুক্তিগত বৈশিষ্ট্য:
| টেস্ট স্টেশন | একক স্টেশন |
| নমনীয় তারের নমন উচ্চতা | 40 ± 2 মিমি, সামঞ্জস্যযোগ্য |
| পুল রেঞ্জ টানুন | 0-100N |
| টানানোর পদ্ধতি | এক দিকে 50 বার এবং তারপরে 50 বার বিপরীত দিকে |
| কেবল নির্বাচন এবং সংশ্লিষ্ট টান মান টেবিল |  |
| সরঞ্জাম ইনপুট সকেট | প্রয়োজনীয়তা অনুযায়ী ptionচ্ছিক গেজ |
