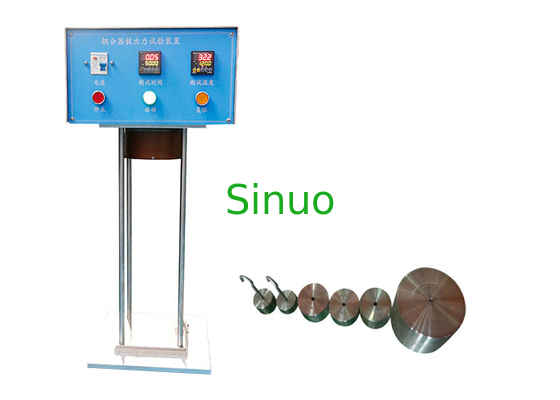

আইইসি 60320-1 সংযোগকারী সর্বাধিক ন্যূনতম বাহিনী প্রত্যাহার পরীক্ষার যন্ত্রপাতি
| Applied Standard: | IEC60320-1 | Applied Clause: | ধারা 16 |
| Standard Figure: | চিত্র 12 | Control: | বৈদ্যুতিক |
| Display: | মিটার | Test Content: | সর্বাধিক এবং সর্বনিম্ন প্রত্যাহার বল |
| High Light: | আইইসি 60320-1 সংযোগকারী প্রত্যাহার টেস্ট যন্ত্রপাতি,দফা 16 দম্পতি প্রত্যাহার টেস্ট যন্ত্রপাতি |
||
আইইসি 60320-1 সংযোগকারী সর্বাধিক ন্যূনতম বাহিনী প্রত্যাহার পরীক্ষার যন্ত্রপাতি
সরঞ্জাম ওভারভিউ:
কাপলারের প্রত্যাহার পরীক্ষার সরঞ্জামটি আইইসি 60320-1 অনুচ্ছেদ 16 এবং চিত্র 12 অনুযায়ী ডিজাইন এবং তৈরি করা হয়েছে এটি বৈদ্যুতিক সরঞ্জামগুলির সংযোগকারীগুলির সর্বাধিক প্রত্যাহার বল পরীক্ষা করতে ব্যবহৃত হয়।হ্যান্ড-হোল্ড মোডের মাধ্যমে একটি একক-পর্যায় ল্যাচ সন্নিবেশ করিয়ে সর্বনিম্ন প্রত্যাহার শক্তি অর্জন করা হয়।
প্রযুক্তিগত বৈশিষ্ট্য:
উ: পাওয়ার উত্স: 120 ভি, 50 / 60HZ
বি। কাপলারের সর্বাধিক এবং ন্যূনতম প্রত্যাহার বলের সাথে মিলের সারণী
সি কাপলারের সর্বাধিক প্রত্যাহার বল ভার টেবিল
| সর্বাধিক প্রত্যাহার বল | প্রধান ওজন | পরিপূরক ওজন |
| 50N | 45 এন (হুক সহ) | 5 এন |
| 60 এন |
45 এন (হুক সহ) + 4 এন + 5 এন |
6 এন |
| দ্রষ্টব্য: হুকের ওজন 45 এন ওজনের অন্তর্ভুক্ত। | ||
D. কাপলারের সর্বনিম্ন প্রত্যাহারের শক্তি ওজন সারণী
| সর্বনিম্ন প্রত্যাহার বল | ওজন |
| 1.5N | 1.5N ওজন এবং 10 এ লাইভ তার এবং গ্রাউন্ড একক-পর্যায় ল্যাচ |
| 2 এন | 2 এন ওজন এবং 10 এ লাইভ তার এবং গ্রাউন্ড একক-পর্যায় ল্যাচ |
| দ্রষ্টব্য: একক-স্তরের ল্যাচের ওজন সংশ্লিষ্ট ওজনের অন্তর্ভুক্ত। | |
ই। স্ট্যান্ডার্ড 10 এ হট-রেজিস্ট্যান্ট সহ 10 এ এবং 16 এ খুব হট-রেজিস্ট্যান্ট ডিভাইস রয়েছে।
কাঠামোগত বৈশিষ্ট্য:
ডিভাইসে একটি নিয়ন্ত্রণ মন্ত্রিসভা, মাউন্টিং প্লেট, হিটিং ডিভাইস, বৈদ্যুতিক অ্যাপ্লায়েন্স ইনলেট (মান 10A হট-রেজিস্ট্যান্ট, 10 এ এবং 16 এ খুব গরম-প্রতিরোধী বৈদ্যুতিক অ্যাপ্লায়েন্স ইনলেটস), ওজন হুক, পরিপূরক ওজন এবং মূল ওজন থাকে of
বৈদ্যুতিক অ্যাপ্লায়েন্স ইনলেটগুলি হিটিং ডিভাইসের সি ফ্লোর প্লেটে স্থির করুন যা চিত্রে দেখানো হয়েছে, বৈদ্যুতিক অ্যাপ্লায়েন্স ইনলেটের পিনগুলি উল্টিকা এবং পিনের ফ্রি প্রান্তটি নীচের দিকে থাকবে।যথাযথ নমুনা অনুসারে সংশ্লিষ্ট ওজন নির্বাচন করুন, বৈদ্যুতিক সরঞ্জাম খসড়ায় নমুনা সংযোজকটি সন্নিবেশ করুন, নমুনা সংযোজকের তারের শেষে সংশ্লিষ্ট ওজন ঝুলিয়ে দিন।প্রধান ওজন হ্যাং করার সময় নমুনা সংযোজককে কাঁপানো উচিত নয় এবং প্রধান ওজনের উপর পরিমাপের ওজন 5 সেন্টিমিটার উচ্চতা থেকে নেমে যেতে দেওয়া উচিত, নমুনা সংযোজকটিকে বৈদ্যুতিক অ্যাপ্লায়েন্স ইনলেটগুলিতে রাখা উচিত নয়।গরম-প্রতিরোধী এবং খুব গরম-প্রতিরোধী পরীক্ষার শর্তে নমুনা সংযোগকারীগুলির জন্য, হিটিং ফাংশনটি চালু করা উচিত, তারপরে তাপমাত্রাটি সেটিংয়ের মান পর্যন্ত পৌঁছানোর পরে সর্বাধিক প্রত্যাহার বল পরীক্ষার প্রক্রিয়া করা উচিত।
