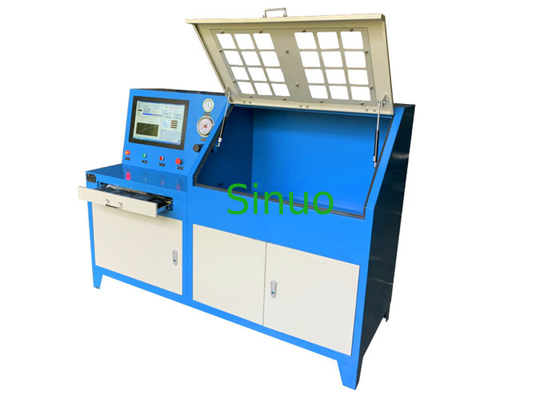

Advantech কম্পিউটার ল্যাবভিউ সফ্টওয়্যার সহ 42Mpa হাইড্রোলিক চাপ পরীক্ষার সরঞ্জাম
| Control Mode: | ইন্ডাস্ট্রিয়াল কম্পিউটার | Display Mode: | ডেল মনিটর |
| Working Volume: | 30L | Test Medium: | পরিষ্কার পানি |
| Test Station: | 1 | Medium Temperature: | 0-80℃ |
| Control Software: | ল্যাবভিউ সফটওয়্যার | Report Format: | মাইক্রোসফট অফিস |
| High Light: | 32 এমপিএ জলবাহী চাপ টেস্ট সরঞ্জাম,30 এল হাইড্রোলিক প্রেসার টেস্ট সরঞ্জাম |
||
বৈদ্যুতিক যন্ত্রপাতিগুলির জন্য 42 এমপিএ হাইড্রোলিক চাপ পরীক্ষার সিস্টেম
পণ্যের সারসংক্ষেপঃ
এই হাইড্রোলিক চাপ পরীক্ষার যন্ত্রটি IEC 60335-2-5 cl দ্বারা প্রয়োজনীয়।22.101আইইসি ৬০৩৩৫-২-৭ ক্ল22. 101, আইইসি 60335-2-21/35 22.47 & 22.103, আইইসি 60335-2-24 ক্ল22.7ইত্যাদি।
সিস্টেমের বৈশিষ্ট্যঃ
পাইপ সিস্টেমটি অ-ঢালাই সংযোগ গ্রহণ করে।
তাপমাত্রা নিয়ন্ত্রণ এবং পরীক্ষার মাধ্যমগুলির বৈচিত্র্যকে সহজ করার জন্য পরীক্ষার তরল সিস্টেমটি ড্রাইভিং তরল সিস্টেম থেকে পৃথক করা হয়।
সফটওয়্যারটি ফোর্স কন্ট্রোল কনফিগারেশন সফটওয়্যার বা LABVIEW (কম্পিউটার কন্ট্রোল) দ্বারা লেখা হয়
পরীক্ষার সময়, চাপ ক্ষতিপূরণ স্বয়ংক্রিয়ভাবে সঞ্চালিত হতে পারে; সময় বিরতি পরে, চাপ দ্রুত ড্রপ, এবং সিস্টেম স্বয়ংক্রিয়ভাবে চাপ বন্ধ।
বিশেষভাবে ডিজাইন করা সুরক্ষা সরঞ্জামগুলি কার্যকরভাবে অপারেটর এবং সরঞ্জামগুলিকে বিস্ফোরণের কারণে ক্ষতি থেকে রক্ষা করতে পারে।
কম্পিউটার কন্ট্রোল ফাংশন উপলব্ধি, অপারেটর অবাধে জল ভর্তি এবং নিষ্কাশন সময়, চাপ ধরে রাখার সময়, inflation পরিষ্কারের সময়, এবং পরীক্ষা চাপ সেট করতে পারেন।,অপারেটর একটি একক বা বহু-পর্যায়ের চাপ ধরে রাখার পরীক্ষা নির্বিচারে সেট করতে পারেন। গতি ধ্রুবক রাখা যেতে পারে, ধ্রুবক সমন্বয় উপলব্ধি করা যেতে পারে,পরীক্ষার তথ্য এবং বক্ররেখা পরামিতি বাস্তব সময়ে প্রদর্শিত হতে পারে, পরীক্ষার ফলাফল স্বয়ংক্রিয়ভাবে সংরক্ষণ করা যেতে পারে, এবং পরীক্ষার রিপোর্ট ইচ্ছা মুদ্রণ করা যেতে পারে। (কম্পিউটার নিয়ন্ত্রণ)
সাধারণ পরীক্ষার পদ্ধতিঃ
১. ধ্রুবক গতির বুল-ব্লাস্টিং;
২. ধ্রুবক গতিতে চাপ-ব্লাস্টিং;
3নিরন্তর গতিতে বুস্ট-চাপ-স্ট্যান্ড-চাপ ত্রাণ;
4নিরন্তর গতিতে বুল-চাপ ধরে রাখা-নিরন্তর গতিতে বুল-চাপ ধরে রাখা-ব্লাস্টিং পর্যন্ত (বর্ধমান বুল) ।
টেকনিক্যাল প্যারামিটারঃ
প্রয়োজনীয় বায়ু উৎসঃ 0.2-0.8MPa, 1.0Nm3/min
উচ্চ চাপঃ 0.5-32Mpa
বুমিং রেটঃ অনুপাত নিয়ন্ত্রণযোগ্য, এবং সমন্বয় পরিসীমা 0.5-2.5MPa/S।
পরিমাপের নির্ভুলতাঃ ± 5%FS
ধারণ চাপ সময়ঃ স্বতঃস্ফূর্তভাবে সেট, সেকেন্ড হিসাবে সময় একক।
তথ্য সংগ্রহঃ আমেরিকান এনআই হাই-স্পিড অ্যাক্সিভেশন কার্ড, অ্যাক্সিভেশন রেট 100,000 বার / এস।
শীর্ষ রেকর্ডঃ ল্যাবভিউ সফটওয়্যার দ্বারা রেকর্ড করা হয়েছে
পরীক্ষার স্টেশনঃ ১টি স্টেশন
নির্গমন ব্যবস্থাঃ আধা-স্বয়ংক্রিয়
পরীক্ষার মাধ্যমঃ বিশুদ্ধ পানি
ভলিউম আকারঃ 30L
পরীক্ষার জলের তাপমাত্রাঃ RT+5°C-80°C
আউটপুট ইন্টারফেসঃ ZG1/4 অভ্যন্তরীণ থ্রেড
মাত্রাঃ 1500*650*1300
কন্ট্রোল সিস্টেমঃ কম্পিউটার স্বয়ংক্রিয় নিয়ন্ত্রণ
কম্পিউটার: অ্যাডভানটেক
মনিটর: ডেল মনিটর
নিয়ন্ত্রণ সফটওয়্যার: ল্যাবভিউ সফটওয়্যার
পরীক্ষার রিপোর্টঃ মাইক্রোসফট অফিস
| চাপের পরিসীমা | 0.৫-৩২ এমপিএ (স্টেপলেস অ্যাডজাস্টেবল) | পরীক্ষার মাধ্যম | বিশুদ্ধ তরল পানি |
| পরীক্ষার স্টেশন | ১টি স্টেশন | অনুমোদিত মাঝারি তাপমাত্রা | RT গরম পানি |
| পাওয়ার সোর্স | গ্যাস-তরল বুস্টার পাম্প | ড্রাইভ বায়ু চাপ | 0.2-0.8Mpa |
| বায়ুসংক্রান্ত ডুপ্লেক্স | ইউএফআরএল০৪ | আউটপুট প্রবাহ | 0.৫ লিটার/মিনিট |
| উচ্চ চাপ পাইপ জয়েন্ট | স্টেইনলেস স্টীল টিউব, ফেরুল | সোলিনয়েড ভালভ | সানলিক্সিন |
| বিশুদ্ধ পানির ট্যাংক | স্টেইনলেস স্টীল | বৈদ্যুতিনভাবে নিয়ন্ত্রিত আনুপাতিক ভালভ | এসএমসি |
| নিয়ন্ত্রণ পদ্ধতি | কম্পিউটার | উচ্চ চাপ পরিমাপ | কেমাই |
| সর্বোচ্চ চাপ পরীক্ষা | ৩২ এমপিএ | কম্পিউটার | অ্যাডভান্টেক ইন্ডাস্ট্রিয়াল কম্পিউটার |
| চেম্বারের চেহারা | Q235 স্প্রে চিকিত্সা |
সফটওয়্যার ইন্টারফেস
