প্লাগ সকেট স্যুইচ লাইফ টেস্টিং সিস্টেম 3 সিঙ্ক্রোনাস স্টেশনগুলি আইইসি 60669-1
| Applied Standard: | IEC 60669-1, IEC 60884-1, IEC 61058-1, ইত্যাদি। | Load Power: | প্রতিরোধক, প্রবর্তক এবং ক্যাপাসিটিভ লোড ক্যাবিনেট |
| Test Station: | 3টি লিনিয়ার সিঙ্ক্রোনাস স্টেশন | Test Specimen: | লিনিয়ার প্লাগ, সকেট, সুইচ |
| Control Method: | মিতসুবিশি পিএলসি | Display Mode: | 7" রঙিন টাচ স্ক্রিন |
| Drive Mode: | প্যানাসনিক সার্ভো মোটর | Linear Stroke: | 0-100 মিমি নিয়মিত |
| High Light: | সকেট সুইচ লাইফ টেস্টিং সিস্টেম,IEC 60669-1 সুইচ লাইফ টেস্টিং সিস্টেম,মিতসুবিশি পিএলসি সুইচ লাইফ টেস্টিং সিস্টেম |
||
IEC60669-1 3 সিঙ্ক্রোনাস স্টেশন স্যুইচ লাইফ টেস্টিং সিস্টেম
সিস্টেমের সংক্ষিপ্ত বিবরণ:
এই টেস্টিং সিস্টেমটি IEC60669-1 ধারা 18 এবং 19, IEC 60884-1: 2013 ধারা 20, 21, চিত্র 16, IEC 61058-1, IEC60065:2014 ধারা 14.7 এবং ধারা 15.1, ইত্যাদির প্রয়োজনীয়তা পূরণ করে৷

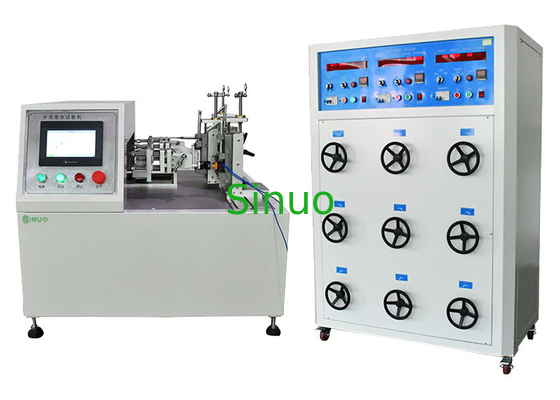

টেস্টিং সিস্টেমে একটি সন্নিবেশ এবং প্রত্যাহার টেস্টিং সরঞ্জাম এবং একটি 3-স্টেশন লোড ক্যাবিনেট রয়েছে।সন্নিবেশ এবং প্রত্যাহার করা পরীক্ষার সরঞ্জামগুলি লোড ক্যাবিনেটের সাথে একসাথে কাজ করে, তৈরি এবং ভাঙার ক্ষমতা পরীক্ষা এবং গৃহস্থালির জন্য প্লাগ, সকেট এবং সুইচগুলির স্বাভাবিক অপারেশন সহনশীলতা পরীক্ষা এবং অনুরূপ স্থির-বৈদ্যুতিক ইনস্টলেশনগুলি অর্জন করতে পারে।পরীক্ষার উদ্দেশ্য হল সুইচ বা প্লাগ এবং সকেটগুলি স্বাভাবিক অপারেশন চলাকালীন যান্ত্রিক ক্ষতি বা বৈদ্যুতিক ক্লান্তি ব্যর্থতা সহ্য করতে পারে কিনা তা দেখা।যোগাযোগের আনুগত্য ঘটে কিনা বা দীর্ঘ সময়ের জন্য চালু (অফ) স্টেশন থাকার একটি ঘটনা আছে, যা নমুনাটি ক্ষতির চেয়ে বেশি হয়েছে বা না তা বিচার করার মানদণ্ড।
টেস্টিং সিস্টেমে 3টি সিঙ্ক্রোনাস স্টেশন রয়েছে, যা রৈখিক সুইচ, প্লাগ এবং সকেট-আউটলেটগুলি সিঙ্ক্রোনাস পরীক্ষা করতে পারে, এটি স্বয়ংক্রিয়ভাবে স্টপ এবং অ্যালার্ম করবে যদি একটি স্টেশন অস্বাভাবিকভাবে চলতে থাকে এবং অন্য স্টেশনগুলি স্বাভাবিকভাবে চলতে থাকে।সিস্টেমটি 25A প্লাগ, সকেট, পুশ-বোতাম সুইচ, টগল সুইচ, রকার সুইচের চেয়ে কম লোড কারেন্টের জন্য উপযুক্ত।
প্রযুক্তিগত পরামিতি:
| না. | আইটেম | পরামিতি |
| 1 | শক্তি | 220V±10V, 50Hz (বা ক্লায়েন্টের স্থানীয় পাওয়ার সাপ্লাই প্রয়োজনীয়তা মেলে) |
| 2 | স্টেশন | 3 সিঙ্ক্রোনাস স্টেশন |
| 3 | অপারেশন ইন্টারফেস | 7 ইঞ্চি রঙিন এলসিডি টাচ স্ক্রিন |
| 4 | চালানোর ধরণ | সার্ভো মোটর + বল স্ক্রু |
| 5 | নিয়ন্ত্রণ ব্যবস্থা | পিএলসি নিয়ন্ত্রণ ব্যবস্থা |
| 6 | পরীক্ষার সময় | 0～999999 বার, প্রিসেট করা যাবে |
| 7 | সঞ্চালনের সময় | 0～99.9s, প্রিসেট করা যেতে পারে |
| 8 | বন্ধ সময় | 0～99.9s, প্রিসেট করা যেতে পারে |
| 9 | টেস্ট স্ট্রোক | রৈখিক: 0～100mm, প্রিসেট করা যেতে পারে |
| 10 | গতি পরীক্ষা করুন | রৈখিক: 0～200mm/s, প্রিসেট করা যেতে পারে |
| 11 | লোড ভোল্টেজ | 0～300V |
| 12 | লোড কারেন্ট | 0:30A |
| 13 | পাওয়ার ফ্যাক্টর | ০.৩-০.৯৮ |
| 14 | লোড প্রকার | প্রতিরোধী, প্রবর্তক, ক্যাপাসিটিভ থ্রি-ইন-ওয়ান, পরিবর্তনযোগ্য |
| 15 | ক্যাপাসিটিভ লোড | 70uf, 140uf, 7.3uf পরিবর্তনযোগ্য |
| 16 | বায়ুমণ্ডলীয় চাপ | 80～106kpa |
| 17 | পরিবেষ্টিত তাপমাত্রা | 5～40°C |
| 18 | আপেক্ষিক আদ্রতা | (20～90)% RH |
| 19 | পরিবেশ ব্যবহার করুন | কোন হিংস্র ঝাঁকুনি, কোন কম্পন, কোন ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, কোন ধুলো, কোন বিস্ফোরক, কোন ক্ষয়কারী গ্যাসের প্রয়োজন নেই, ভাল তাপ অপচয় করার জায়গা প্রয়োজন |
