আইইসি 61439-1 2 জ 5 জ 10 জ 20 জ স্ট্রাইকিং এলিমেন্ট পেন্ডুলাম ইমপ্যাক্ট টেস্ট যন্ত্রপাতি ara
| Pendulum Tube Length: | 1000mm | Pendulum Tube Diameter: | 9 মিমি, 15.9 মিমি |
| Impact Point: | নিয়মিত | Impact Height: | 200 মিমি ~ 1200 মিমি সামঞ্জস্যযোগ্য |
| Striking Elements: | 2J 5J 10J 20J | Applied Standards: | IEC61439-1, IEC62262 ধারা 6, IEC60068-2-75 |
| High Light: | 20J পেন্ডুলাম ইমপ্যাক্ট টেস্ট যন্ত্রপাতি,10 জে পেন্ডুলাম ইমপ্যাক্ট টেস্ট যন্ত্রপাতি |
||

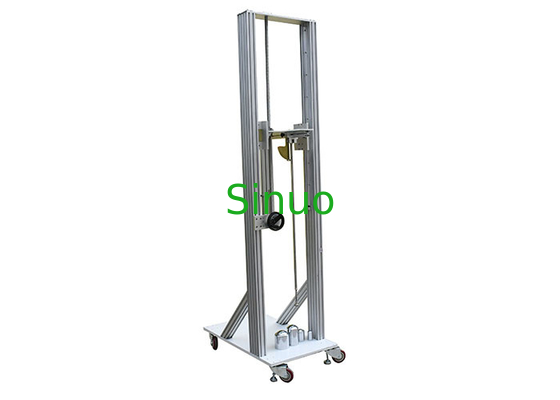

IEC61439-1 উচ্চ শক্তি পেলডুলাম ইমপ্যাক্ট টেস্ট যন্ত্রপাতি
সরঞ্জাম পরিচিতি:
হাই এনার্জি পেন্ডুলাম এফেক্ট পরীক্ষার যন্ত্রটি আইইসি 61439-1: ২০০৯, আইসি 6২২২২২: ২০০২ ধারা use, আইসি 6০০68-২-75৫ ইত্যাদির প্রয়োজনীয়তা অনুসারে ডিজাইন করা এবং তৈরি করা হয় যখন বৈদ্যুতিক সরঞ্জামগুলি যান্ত্রিক সংঘর্ষ শক্তি ডিগ্রি পরীক্ষা করতে ব্যবহৃত হয় খোলগুলি বাহ্যিক বস্তুর সংঘর্ষ হয়।
এই ডিভাইসের ফ্রেমটি অ্যালুমিনিয়াম টিউবগুলি দ্বারা নির্মিত, কাঠামোটি কমপ্যাক্ট এবং টেকসই।মাউন্টিং বন্ধনীগুলি উপরে এবং নীচে সামঞ্জস্য করা যেতে পারে, এবং এফেক্ট এঙ্গেল 0-90 whole সামঞ্জস্যযোগ্য, পুরো টেস্ট যন্ত্রপাতিটি চালানো সহজ।
প্রযুক্তিগত পরামিতি:
| মডেল নাম্বার.: | SN2122B (উচ্চ শক্তি) |
| শক্তি / জে | ডিফল্ট 2 জে, 5 জ, 10 জ, 20 জ (50 জ Jচ্ছিক) |
|
সমান ভর কেজি |
500 গ্রাম, 1.7 কেজি, 5 কেজি, 5 কেজি, (10 কেজি alচ্ছিক) |
| পেন্ডুলাম টিউব দৈর্ঘ্য | দৈর্ঘ্য 1000㎜ |
| পেন্ডুলাম টিউব ব্যাস |
একটি 9 মিমি (এটি 2 জে স্ট্রাইকিং উপাদানটির সাথে কাজ করে); অন্যটি 15.9 মিমি (এটি 5 জে, 10 জে, 20 জে, 50 জে স্ট্রাইকিং উপাদানগুলির সাথে কাজ করে) |
| ইমপ্যাক্ট পয়েন্ট | উপরে এবং নীচে সামঞ্জস্যযোগ্য, স্ট্রোক: 200-1200 মিমি, উচ্চতাটি কাস্টমাইজযোগ্য |
| পতনের উচ্চতা | 0-500 মিমি, স্কেল ডিসপ্লে |
| স্ট্রাইকিং এলিমেন্ট ফিক্স এবং রিলিজ | যান্ত্রিক ল্যাচ দ্বারা স্থির, বসন্ত ডিভাইস দ্বারা প্রকাশিত |
| মাউন্টিং বন্ধনী | ল্যাম্প মাউন্টিং বন্ধনী alচ্ছিক হতে পারে |
সারণী 1 স্ট্রাইকিং উপাদান বৈশিষ্ট্য
| শক্তি / জে |
≤1 ± 10% |
2 ± 5% |
5 ± 5% |
10 ± 5% |
20 ± 5% |
50 ± 5% |
| সমতুল্য ভর ± 2% কেজি | 0.25 (0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| উপাদান | নাইলন | ইস্পাত | ||||
| আর / MM | 10 | 25 | 25 | 50 | 50 | 50 |
| ডি / মিমি | 18.5 (20) | 35 | 60 | 80 | 100 | 125 |
| চ / MM | 6.2 (10) | 7 | 10 | 20 | 20 | 25 |
| R / MM | - | - | 6 | - | 10 | 17 |
| L / মিমি | সমতুল্য ভর অনুসারে সমন্বিত, পরিশিষ্ট এ দেখুন | |||||
টেবিল 2 পতনের উচ্চতা
| শক্তি / জে | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| সমান ভর / কেজি | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| পতনের উচ্চতা ± 1% মিমি | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| নোট 1, নোট দেখুন 3.2.2;নোট 2, জোল (জে) এর এই অংশের শক্তি এককটি স্ট্যান্ডার্ড মাধ্যাকর্ষণ ত্বরণ (জি) থেকে প্রাপ্ত, জি রাউন্ডের পুরো মান: 10 মি / এস 2। | |||||||||||||||
সারণী 3 আইকে কোড এবং সম্পর্কিত শক্তি সম্পর্কিত সম্পর্ক
| আই কে কোড | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| শক্তি / জে | একটি | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 |
|
দ্রষ্টব্য 1. উচ্চতর প্রভাবের শক্তির প্রয়োজন হলে প্রস্তাবিত মান 50J হয়। দ্রষ্টব্য 2: অন্যান্য কিছু মান নির্দিষ্ট প্রভাবের শক্তিটি নির্দেশ করতে একক অঙ্ক ব্যবহার করে।এর সাথে মিশ্রণ এড়াতে, বৈশিষ্ট্য নম্বরটি দুটি অঙ্ক দ্বারা উপস্থাপিত হয়। |
|||||||||||
| ক।এই মান অনুসারে অরক্ষিত | |||||||||||
