বডি প্লাগ পিন ফিক্সেশন যাচাইকরণ টেস্ট মেশিন চিত্র 30 IEC60884 ধারা 24.10
| Standard Clause: | IEC60884 ধারা 24.10 | Test Figure: | চিত্র 30 |
| Test Station: | এক | Test Sample: | পিনগুলি প্লাগ করুন |
| Plug Gauges: | বিভিন্ন প্রয়োজনীয়তা অনুযায়ী | Clamp Unit: | একটি প্লাগ পিন ক্ল্যাম্প ইউনিট |
| High Light: | ধৈর্য পরীক্ষক স্যুইচ করুন,লাইফ টেস্টিং মেশিন স্যুইচ করুন |
||

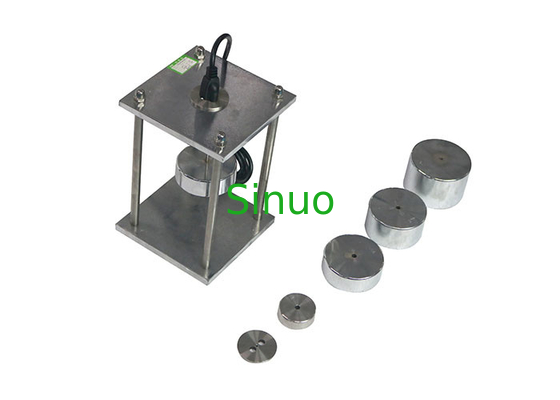

আইইসি 60884-1 চিত্র 30 প্লাগের শরীরে পিনের স্থিরকরণ যাচাই করার জন্য মেশিনটি
পণ্যের তথ্য:
প্লাগ পিন ফিক্সেশন যাচাইকরণ পরীক্ষা যন্ত্রপাতি আইইসি 60884-1 2013 ধারা 24.10 এবং চিত্র 30 এর প্রয়োজনীয়তা পূরণ করে।
প্রযুক্তিগত পরামিতি:
| স্টেশন | 1 স্টেশন |
| ওজন | সাধারণ গর্তের জন্য 4 এন, 20 এন, 30 এন, প্রতিটিতে একটি করে;হুক সহ 50 এন, 20 এন, প্রতিটিতে একটি করে |
| gauges | 6 এ প্লাগ গেজ, 10 এ প্লাগ গেজ, 16 প্লাগ গেজ, প্রতিটি একটি সরবরাহ করুন (বিভিন্ন প্লাগ স্ট্যান্ডার্ড প্রয়োজনীয়তার সাথে মিল রেখে) |
| গর্তের আকার |
ফ্ল্যাট পিনের জন্য, গর্তের আকার পিন আকারের সমান 4 plus 0.44 মিমি; বৃত্তাকার পিনগুলির জন্য, পিন ব্যাসের সমান গর্তের আকার 6 plus 0.5 মিমি।(স্বনির্ধারিত) |
| বাতা ইউনিট | প্লাগ পিন ক্ল্যাম্প ইউনিট, 1 সেট |
| মান অনুসারে | আইইসি 60884-1 2013 ধারা 24.10 এবং চিত্র 30 |
পরীক্ষা পদ্ধতি:
২. প্লাগটি ইস্পাত প্লেটে এমনভাবে অবস্থিত যাতে চেনাশোনা করা বৃত্তগুলির কেন্দ্রগুলি গর্তগুলির কেন্দ্রগুলির সাথে মিলিত হয়।তারপরে পিনের দ্রাঘিমাংশ অক্ষের দিকের সকেটে পরীক্ষার প্লাগ .োকান।এর পরে, প্লাগটি তাপমাত্রা (70 ± 2) ° C, 1 ঘন্টা পরে উত্তপ্ত মন্ত্রিপরিষদে স্থাপন করা হয়, একটি উত্তোলন বল একটি উত্তাপের ক্যাবিনেটের ভিতরে প্রয়োগ করা হয়
৩. প্লাগের আকৃতি অনুসারে ক্ল্যাম্পিং ফিক্সচারটি চয়ন করুন এবং এটি দৃ plug়ভাবে প্লাগের সাথে সংযুক্ত করা হয়েছে (একটি টান বল প্রয়োগ করার সময় এটি আলগা হবে না তা নিশ্চিত করুন)
৪. টেবিল ১ in (সুপারপজিশন দ্বারা অর্জন করা যেতে পারে) অনুসারে সর্বাধিক প্রত্যাহার শক্তি অনুসারে পুল ফোর্সের ওজনটি চয়ন করুন (ওজনটি ক্ল্যাম্পের রিংয়ে আবদ্ধ হয়, যত্ন সহকারে পরিচালনা করুন এবং বিস্ফোরক উত্তেজনা তৈরি করবেন না)।
৫. প্রতিটি প্লাগ পিনের উপর বলটি 1 মিনিটের জন্য প্রয়োগ করা হয়, পরীক্ষার পরে, প্লাগটি পরিবেষ্টিত তাপমাত্রায় শীতল হতে দেওয়া হয় এবং এটি যাচাই করা হবে যে প্লাগের শরীরে কোনও প্লাগ পিনের স্থানচ্যুতি 1 মিমি বেশি না হওয়া উচিত।
