| MOQ: | 1 |
| মূল্য: | Customized |
| স্ট্যান্ডার্ড প্যাকেজিং: | পাতলা পাতলা কাঠ |
| প্রসবের সময়ের: | 1 মাস |
| মূল্যপরিশোধ পদ্ধতি: | টি/টি |
| সরবরাহ ক্ষমতা: | প্রতি মাসে 10 সেট |

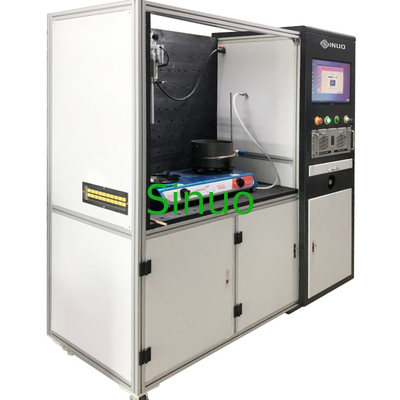

IEC60335-2-21 রেঞ্জ হুড হিটিং পারফরমেন্স টেস্ট ইকুইপমেন্ট
রেঞ্জ হুড গরম করার পারফরম্যান্স পরীক্ষার সরঞ্জামের মান:
এই হিটিং স্টোভ টেস্টিং সিস্টেমটি IEC 60335-2-21 স্ট্যান্ডার্ডের অধ্যায় 11 এবং চিত্র 101 এর প্রয়োজনীয়তা অনুসারে ডিজাইন এবং তৈরি করা হয়েছে।
রেঞ্জ হুড গরম করার পারফরম্যান্স পরীক্ষার সরঞ্জামের জন্য কাঠামো:
টেস্ট কর্নারটি তাপমাত্রা বৃদ্ধির পরিবেশকে অনুকরণ করে এবং রেঞ্জ হুড টেস্টিং এবং গ্যাস স্টোভ পরীক্ষার সাথে সামঞ্জস্যপূর্ণ।
রেঞ্জ হুড গরম করার পারফরম্যান্স পরীক্ষার সরঞ্জামের জন্য প্রযুক্তিগত পরামিতি:
| কর্মশক্তি | 220V, 50Hz, সরঞ্জামের শক্তি প্রায় 10500W |
| বৈদ্যুতিক গরম করার শক্তি | 6টি বার্নার রয়েছে যার মধ্যে পিছনের 3টির ইনপুট পাওয়ার 2KW এবং সামনে 3টির ইনপুট পাওয়ার 1.5KW (জার্মান ইজিও বার্নার, ছোট পাওয়ার ত্রুটি এবং দীর্ঘ পরিষেবা জীবন সহ)। |
| প্যানেলের আকার | বাম প্যানেল প্রায় 800*1200mm, কাপড় 9*6=54 তাপমাত্রা পরিমাপ পয়েন্ট, পিছনের প্যানেল প্রায় 1200*1200mm, কাপড় 9*9=81 তাপমাত্রা পরিমাপ পয়েন্ট, এবং পয়েন্ট লেআউট হল 100*100mm বর্গক্ষেত্র। |
| তাপমাত্রা পরিমাপের জন্য পিতলের শীট | ব্যাস 15 মিমি, বেধ 1 মিমি। |
| থার্মোকল তার | ব্যাস 0.3 মিমি থেকে কম, এবং কে-টাইপ ওমেগা আসল থার্মোকল তারটি টার্মিনাল ব্লকের সাথে সমানভাবে সংযুক্ত। |
| মাত্রা | প্রায় 1200*800*2000 (দৈর্ঘ্য*প্রস্থ*উচ্চতা মিমি) |
| আনুষাঙ্গিক | একই আকারের 6টি পাত্রে সজ্জিত বা চুলার আকারের কাছাকাছি, এবং অতিরিক্ত 20 4-মিটার-লম্বা থার্মোকল তারের সাথে সজ্জিত। |
| মাপা তাপ লোড /কিলোওয়াট | পাত্রের আকার / মিমি | গরম জল / কেজি | |||||||
|
পাত্র ভিতরের ব্যাস φA |
নীচের পুরুত্ব সি | পাত্র প্রাচীর পুরুত্ব D | পাত্র গভীরতা H | কোণার ব্যাসার্ধ E |
নীচের এলাকা /cm2 |
পাত্রের গুণমান / গ্রাম | ঢাকনা গুণমান / গ্রাম | ||
| ~1.72 | 200 | 2 | 1.5 | 130 | 2.5 | 314 | 540 | 125 | 3 |
| 2.08 | 220 | 140 | 3 | 380 | 680 | 149 | 4 | ||
| 2.48 | 240 | 150 | 3.5 | 452 | 800 | 177 | 5 | ||
| 2.91 | 260 | 2.5 | 1.8 | 160 | 531 | 965 | 208 | 6 | |
| ৩.৩৬ | 280 | 170 | 615 | 1130 | 290 | 8 | |||
| 3.86 | 300 | 180 | 707 | 1350 | 323 | 10 | |||
| ৪.৪০ | 320 | 190 | 804 | 1520 | 360 | 12 | |||
| 4.95～ | 340 | 200 | 4 | 907 | 1800 | 402 | 14 | ||
| সহনশীলতা | ±1% | ±0.1 | ±0.1 | ±1% | ০-০.৫ | ±5% | ±5% | ||
