পণ্যের বিবরণ:
প্রদান:
|
বল পরিসীমা: | 1~20KN | পরীক্ষক আর্কিটেকচার: | বিনামূল্যে স্ট্যান্ড এবং উল্লম্ব এক্সট্রুশন |
---|---|---|---|
ক্ষমতা ইনপুট: | 220V 50 Hz | বল বিচ্যুতি: | ≤±1% সম্পূর্ণ-স্কেল পরিসর |
ইউনিট শিফট: | Kgf,lbf,n,kn,kpa,mpa | নিষ্পেষণ বেগ: | 1~ 900 মিমি/মিনিট |
নিষ্পেষণ বেগ নির্ভুলতা: | ≤±1% সম্পূর্ণ-স্কেল পরিসর | ক্রাশিং ট্রাভেল: | 300 মিমি |
লক্ষণীয় করা: | ব্যাটারি ক্রাশ আকুপাংচার পরীক্ষক,কম্পিউটার নিয়ন্ত্রণ ব্যাটারি ক্রাশ আকুপাংচার পরীক্ষক,20KN ব্যাটারি পরীক্ষার সরঞ্জাম |

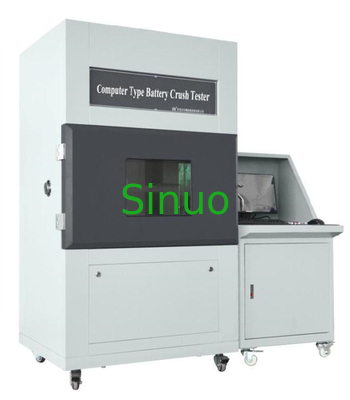

IEC62133-1 কম্পিউটার কন্ট্রোল ব্যাটারি ক্রাশ আকুপাংচার টেস্টার
পণ্যের তথ্য:
এটি IEC62133-1:2017 ধারা 7.3.6, IEC62133-2:2017 ধারা 7.3.5, IEC60086-4 ধারা 6.5.3 IEC 60086-1 এবং ইত্যাদির সাথে সামঞ্জস্যপূর্ণ।
এই ব্যাটারি ক্রাশ টেস্ট মেশিনটি লিথিয়াম ব্যাটারির জন্য বাস্তব ব্যবহারের পরিবেশ অনুকরণ করার জন্য ডিজাইন করা হয়েছে যেমন ক্রাশ ইন ব্যাটারি এবং বিভিন্ন ক্রাশিং অবস্থার বিভিন্ন ফলাফল প্রতিক্রিয়া।
ক্যাপাসিটর দুটি ক্রাশিং বোর্ডের মধ্যে স্থাপন করা হয়, মোটরটি স্ক্রু চালনা করে ক্রাশিং ফোর্সকে ব্যাটারিতে প্রেরণ করে।স্ক্রু রিটার্ন করে যদি একটি প্রাক-সেট বল মান পৌঁছে যায়, বা ভোল্টেজ একটি প্রাক-সেট মান পর্যন্ত নেমে যায়, বা ব্যাটারি বিকৃত হয় তারপর পর্যায়ক্রমিক ক্রাশিং এবং রিটার্নের মধ্যে একটি চক্র পুনরাবৃত্তি করে।
পরামিতি:
ফোর্স রেঞ্জ | 1~20KN(2 টন, সর্বোচ্চ আউটপুট ফোর্স সহ ম্যানুয়াল নিয়ন্ত্রণ উপলব্ধ, ফোর্স রেঞ্জে একটি 13KN আউটপুট ফোর্স রয়েছে) |
পরীক্ষক আর্কিটেকচার | বিনামূল্যে স্ট্যান্ড এবং উল্লম্ব এক্সট্রুশন |
ক্ষমতা ইনপুট | 220V 50 Hz |
বল বিচ্যুতি | ≤±1% সম্পূর্ণ-স্কেল পরিসর |
ইউনিট শিফট | Kgf,lbf,n,kn,kpa,mpa |
নিষ্পেষণ বেগ | 1 ~ 900 মিমি/মিনিট (নিয়ন্ত্রণযোগ্য) |
নিষ্পেষণ বেগ নির্ভুলতা | ≤±1% সম্পূর্ণ-স্কেল পরিসর |
ক্রাশিং ট্রাভেল | 300 মিমি |
নিষ্পেষণ গতি সঠিকতা | ≤±1% সম্পূর্ণ-স্কেল পরিসর |
উপলব্ধ ব্যাটারি আকার | W400 X D400 X H300mm |
ভোল্টেজ-হ্রাস নিয়ন্ত্রণ পদ্ধতি | ভোল্টেজ একটি নির্দিষ্ট মানের মধ্যে ড্রপ হলে প্রেসিং প্লেট একটি নির্দিষ্ট সময়ের জন্য ক্রাশিং ফোর্স চালিয়ে যাওয়ার পরে ফিরে আসে বা ফিরে আসে। |
নিষ্পেষণ বল নিয়ন্ত্রণ পদ্ধতি | প্রেসিং প্লেট রিটার্ন বা পেষণ শক্তির পরে প্রত্যাবর্তন পূর্ব-নির্ধারিত সময়ের মধ্যে চলতে থাকে যদি চাপ বল সেট মান পৌঁছায়। |
স্থানচ্যুতি নিয়ন্ত্রণ | একটি পিরিয়ডের মধ্যে বিরতির পরে যদি প্রেসিং ট্রেটি পূর্ব-নির্ধারিত অবস্থানে নেমে যায়, ট্রে টিপে দ্বিতীয় স্থানচ্যুতি এবং বিরতি অব্যাহত থাকবে, চূড়ান্ত স্থানচ্যুতি পর্যন্ত এই ধরনের কাজের মোড পুনরাবৃত্তি করে এবং একটি নির্দিষ্ট সময়ের পরে ট্রে রিটার্ন টিপে। |
জরুরী বুতাম | এই নিষ্পেষণ পরীক্ষক জরুরী স্টপ ফাংশন সঙ্গে পরিকল্পিত |
ভোল্টেজ রেজোলিউশন | 1mv |
পরীক্ষার শর্তাবলী | ফোর্স, ডিসপ্লেসমেন্ট (ডিফর্মেশন), ভোল্টেজ, তিনটি প্রোজেক্ট থেকে একটি বা তিনটি প্রোজেক্ট |
নিষ্পেষণ সময় রক্ষণাবেক্ষণ | 0~99 ঘন্টা 99 মিনিট এবং 99 সেকেন্ড, সময় বিকৃতি নিয়ন্ত্রণ করতে নিয়ন্ত্রণযোগ্য হতে পারে এবং পরীক্ষা পূর্ণ হলে থামাতে পারে |
ইন্ডাস্ট্রিয়াল কমিউনিকেশন | পিএলসি কম্পিউটার কন্ট্রোল, বিস্ফোরণ-প্রমাণ ফাংশন সহ, দূরবর্তী স্যাম্পলিংয়ের স্থিতিশীলতা এবং রিয়েল-টাইম নিশ্চিত করুন, এক্সেল ফর্ম্যাট সহ কম্পিউটারের মাধ্যমে সমস্ত ডেটা সংরক্ষণ এবং মুদ্রণ করা যেতে পারে। |
ড্রাইভিং পদ্ধতি | সার্ভো মোটর ড্রাইভিং |
পেরেক অনুপ্রবেশ গতি | 1 ~ 40 মিমি/সেকেন্ড (নিয়ন্ত্রণযোগ্য) |
টংস্টেন ইস্পাত সুই |
Φ3X100MM: 10 টুকরা Φ4X100MM: 10 টুকরা Φ6X100MM: 10 টুকরা Φ6X100MM: 10 টুকরা |
1 | চেম্বার | উল্লম্ব প্রকার নিয়ন্ত্রণ অংশ, 5m মধ্যে দূরত্ব সঙ্গে পৃথক, কর্মক্ষম ব্যক্তির নিরাপত্তা নিশ্চিত.স্বাধীন নিয়ামক সহ, সাইট এবং রিমোট কন্ট্রোলে উপলব্ধি করা হয়েছে। |
2 | অভ্যন্তরীণ চেম্বারের উপাদান | অভ্যন্তরীণ চেম্বার অগ্নি-প্রতিরোধী উপাদান গ্রহণ করে, SUS#304 স্টেইনলেস স্টীল |
3 | বহিরাগত চেম্বার উপাদান | পাউডার আঁকা সঙ্গে কোল্ড-ঘূর্ণিত স্টেইনলেস স্টীল |
4 | ক্যামেরা মনিটরিং সিস্টেম | উচ্চ নির্ভুল ক্যামেরা মনিটরিং সিস্টেমের সাথে টেস্টিং এরিয়া ইনস্টল করা, ডেটা নির্ভুলতা নিশ্চিত করা |
5 | পর্যবেক্ষণ উইন্ডো | 400 X 400mm বিস্ফোরণ-প্রুফ ফিল্ম সহ বিস্ফোরণ-প্রুফ গ্লাস, অভ্যন্তরীণ ইস্পাত জাল কাঠামো, বিস্ফোরণ বস্তুর জানালার শক এড়ান |
6 | লাইটিং ডিভাইস | উচ্চ উজ্জ্বলতা শক্তি সাশ্রয়ী বিস্ফোরণ-প্রমাণ আলো সহ টেস্টিং জোন ইনস্টল করা হয়েছে, পরীক্ষার এলাকায় আলো দেওয়া, পর্যবেক্ষণের জন্য সুবিধাজনক |
7 | নির্গমন পদ্ধতি | স্বাধীন নিয়ন্ত্রণ, ধোঁয়া সহ নমুনা পরীক্ষা করার সময়, সরঞ্জামগুলি স্বয়ংক্রিয়ভাবে পরিদর্শন করবে এবং 150 মিমি ব্যাসযুক্ত পাইপের মাধ্যমে ধোঁয়া নির্গত করবে যা মেশিনের উপরে অবস্থিত |
8 | মানব কেন্দ্রিক নকশা | 800 মিমি দূরত্ব টেস্টিং জোনের নীচে এবং মেঝে, পর্যবেক্ষণ এবং অপারেশনের জন্য সুবিধাজনক |
9 | মেশিন বেসমেন্ট | 4টি সর্বজনীন চাকার সাথে এবং 4টি কাস্টার সহ ইনস্টল করা, সরানো এবং ঠিক করার জন্য সহজ। |
10 | স্বয়ংক্রিয় বিস্ফোরণ-প্রমাণ চাপ রিলিজ সিস্টেম | বায়ু নিষ্কাশন ফাংশন সঙ্গে, বর্জ্য বায়ু রুম আউট নিষ্কাশন;বিস্ফোরণ-প্রমাণ চাপ রিলিজ ফাংশন সহ, মেশিনের পিছনের দিকে চৌম্বকীয় টাইপ চাপ রিলিজ দরজা (300*300 মিমি), যখন শক্তিশালী বায়ু শক, চাপ দরজা স্বয়ংক্রিয়ভাবে খোলা, বিস্ফোরণ শক বল হ্রাস. |
11 | এন্টি ফায়ার ডিভাইস | কার্বন ডাই অক্সাইড অগ্নি নির্বাপক যন্ত্রের সাথে, অগ্নি নির্বাপক যন্ত্রের রিমোট কন্ট্রোল উপলব্ধ |
12 | জরুরী বুতাম | "ই-স্টপ" বোতাম সহ |
13 | মেশিনের মাত্রা | প্রায় 1020W X 600D X 1900H |
দয়া করে মন্তব্য করুন: সঠিক সামগ্রিক মাত্রা pls চূড়ান্ত নকশা অঙ্কন পড়ুন! | ||
14 | কম্পিউটার কন্ট্রোল ক্যাবিনেটের মাত্রা | প্রায় 700W x 600D x 1300H |
15 | সামগ্রিক ওজন | প্রায় 1000 কেজি |
16 | শক্তির উৎস | AC 220V, 60Hz |
17 | শক্তি | 2.2KW |
1 | ব্যাটারি বাহ্যিক কভার এবং ক্রাশ ফিক্সচারের মধ্যে চাপ পরিমাপ করতে সক্ষম, চাপ মান-সময় বক্ররেখা তৈরি করুন। |
2 | ক্রাশ ফিক্সচারের স্টেপ স্পিড পরিমাপ করতে এবং স্টেপ স্পিড-টাইম কার্ভ তৈরি করতে সক্ষম। |
3 | ক্রাশ ফিক্সচার ডিসপ্লেসমেন্ট পরিমাপ করতে সক্ষম (শূন্য পয়েন্টের সাথে আপেক্ষিক) এবং স্থানচ্যুতি-সময় বক্ররেখা তৈরি করতে। |
4 | টেস্টিং ব্যাটারি ক্রাশ ডিফর্মেশন রেট এবং রেশিও গণনা করতে এবং প্রদর্শন করতে সক্ষম, সেইসাথে সময়- বিকৃতি (বিকৃতি অনুপাত) বক্ররেখা তৈরি করতে সক্ষম। |
5 | উপরে চার ধরনের সময় বক্ররেখা পরীক্ষক রেকর্ড এবং তাদের সব বা তাদের কিছু অংশ প্রদর্শন করতে পারেন. |
6 | ব্যাটারি ভোল্টেজ অধিগ্রহণ সিস্টেম, ব্যাটারির ভোল্টেজ পরিবর্তনগুলি অর্জন করতে সক্ষম এবং শূন্যের ভোল্টেজের সময় স্টপ সেট করতে সক্ষম। |
7 | পরীক্ষক মাল্টি পদ্ধতি পরীক্ষার শর্ত স্থাপন করতে পারে এবং "পরীক্ষার শর্ত নথি" সংরক্ষণ করতে পারে, পরবর্তী ব্যবহারের জন্য সহজ, প্রতিবার পরীক্ষার শর্তগুলি স্থাপন করার প্রয়োজন নেই। |
8 | প্রতিটি পরীক্ষার জন্য, অপারেটর সম্পর্কিত "পরীক্ষার শর্ত নথি" চয়ন করতে পারে, এবং সফ্টওয়্যারে নমুনা, পরীক্ষার পরিবেশ, পরীক্ষার সরঞ্জামের তথ্য রেকর্ড করতে পারে, এইভাবে প্রতিটি পরীক্ষার জন্য ডেটা রেকর্ড করতে পারে। |
9 | এক্সেল ফরম্যাটের মাধ্যমে টেস্টিং ডেটা স্টোর, প্রয়োজন অনুযায়ী যেকোনো সময় চেকিং, প্রিন্টিং, আউটপুট টেস্টিং ডেটা, কার্ভের জন্য উপলব্ধ। |
ক্রাশ মেশিন সফ্টওয়্যার ভূমিকা:
1 | এই ক্রাশ মেশিন সিস্টেম 1kN-20kN ক্রাশ পরীক্ষকের জন্য উপযুক্ত। |
2 | সম্পূর্ণ পরিসীমা ধাপ-কম পরিমাপ, প্রদর্শন ক্রাশ বল মান এবং সর্বোচ্চ শক্তি, পরিমাপ পরিসীমা 4%-100% পরিমাপ স্প্যান, সহনশীলতা±1%, স্বয়ংক্রিয় চিহ্নিতকরণ। |
3 | রিয়েল টাইম রেকর্ড ফোর্স-টাইম টেস্টিং কার্ভ, হাই স্পিড স্যাম্পলিং। |
4 | রিয়েল টাইম মেজারিং এবং ডিসপ্লে টেস্টিং ফোর্স, পিক, ডিসপ্লেসমেন্ট এবং ডিফর্মেশন ইত্যাদি। |
5 | বল-বিকৃতি, বল-স্থানচ্যুতি ইত্যাদি উপলব্ধি করুন। মাল্টি টেস্টিং কার্ভ রিয়েল টাইম ডিসপ্লে, যে কোনো সময় শিফট পর্যবেক্ষণের জন্য উপলব্ধ। |
6 | স্বয়ংক্রিয় রেকর্ড, সম্পূর্ণ পরিসীমা ডেটা এবং বক্ররেখা সংরক্ষণ করুন। |
7 | টেস্টিং ডেটা ডেটা বেস ম্যানেজমেন্ট পদ্ধতি গ্রহণ করে, সমস্ত পরীক্ষার ডেটা স্বয়ংক্রিয়ভাবে সঞ্চয় করে। |
8 | স্বয়ংক্রিয়ভাবে পরীক্ষার প্রক্রিয়া শেষ করুন, ভাই রাজাকে বিচার করুন এবং পরীক্ষার ডেটা রেকর্ড করুন। |
9 | ওভার লোডের সাথে অটো স্টপ ফাংশন রক্ষা করে |
10 | স্ট্যান্ডার্ড উইন্ডোজ শৈলী সহ, সহজ অপারেশন, সাধারণ নিয়ন্ত্রণ, ডেটা স্যাম্পলিং এবং গণনার জন্য উপলব্ধ। |
11 |
নিয়ন্ত্রণ সফ্টওয়্যার প্রধান ইন্টারফেস:
|
