পণ্যের বিবরণ:
প্রদান:
|
| প্রযোজ্য মান: | IEC 61591 এবং ইত্যাদি | ল্যাবরেটরি পাওয়ার সাপ্লাই: | AC 220V/AC 380V 50HZ; AC 220V/AC 380V 50HZ; capacity: 5KVA ক্ষমতা: 5KVA |
|---|---|---|---|
| পরীক্ষাগার পরিবেশ: | 20℃±5℃ RH: 30%-80% চাপ | বায়ু ভলিউম পরিসীমা পরিমাপ: | (0.06-25 কিউবিক মিটার)/মিনিট, (3.6-1500 কিউবিক মিটার/ঘন্টা) |
| স্ট্যাটিক ডিফারেনশিয়াল চাপ: | 0–1500 Pa ±0.2% | ডিজিটাল ডিসপ্লে যন্ত্র পরিসীমা: | AC 0-300V, 0--10A, 0-1000W |
| পরীক্ষাগার গতি: | 0-5000 rpm ±5RPM ডিজিটাল ডিসপ্লে | বাতাসের তাপমাত্রা: | 0—50℃ ±0.5℃ |
| বাতাসের আর্দ্রতা: | (5～99)%RH ±5% | সর্বোচ্চ বায়ু ভলিউম: | Qv (সর্বোচ্চ) m3 /মিনিট |
| লক্ষণীয় করা: | IEC 61591 এয়ার পারফরমেন্স টেস্ট সিস্টেম,ফিউম এক্সট্র্যাক্টর এয়ার পারফরমেন্স টেস্ট সিস্টেম |
||

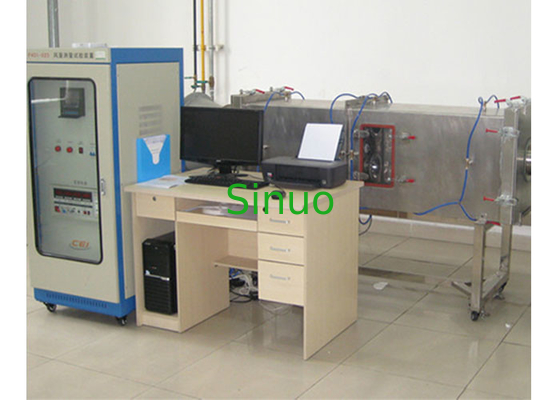

আইইসি 61591 রান্নার ফিউম এক্সট্রাক্টরের জন্য এয়ার পারফরম্যান্স টেস্ট সিস্টেম
প্রযুক্তিগত পরামিতি:
1. ল্যাবরেটরি পাওয়ার সাপ্লাই: AC 220V/AC 380V 50HZ;ক্ষমতা: 5KVA
2. পরীক্ষাগার পরিবেশ: 20℃±5℃ আর্দ্রতা: 30%--80% বায়ুমণ্ডলীয় চাপ: স্বাভাবিক
3. বাতাসের আয়তন পরিমাপ করা: (0.06-25 ঘনমিটার)/মিনিট, (3.6-1500 ঘনমিটার/ঘণ্টা)
4. স্ট্যাটিক ডিফারেনশিয়াল চাপ: 0-1500 Pa ±0.2%
5. বৈদ্যুতিক পরামিতি: AC এবং DC সাধারণ, ভোল্টেজ, কারেন্ট এবং পাওয়ারের পরিমাপের নির্ভুলতা 0.2, ডিজিটাল ডিসপ্লে যন্ত্রের পরিসর: ভোল্টেজ AC 0-300V বর্তমান AC 0--10A শক্তি 0-1000W
6. গতি: 0-5000 rpm ±5RPM ডিজিটাল ডিসপ্লে
7. বাতাসের তাপমাত্রা: 0-50℃ ±0.5℃
8. বাতাসের আর্দ্রতা: (5～99)% R﹒H ±5%
9. পরিবর্তনশীল ফ্রিকোয়েন্সি নিয়ন্ত্রিত পাওয়ার সাপ্লাই: গ্রাহক-প্রদত্ত
10. পরিমাপের ফলাফল যা পরীক্ষা শেষ হওয়ার পরে কম্পিউটার দ্বারা স্বয়ংক্রিয়ভাবে গণনা করা যেতে পারে;
1) সর্বোচ্চ স্থির চাপ (শূন্য বায়ু আয়তনে স্ট্যাটিক চাপ মান): Ps2n (সর্বোচ্চ) Pa
2) সর্বাধিক বায়ুর পরিমাণ (শূন্য স্থির চাপে বায়ুর আয়তনের মান): Qv (সর্বোচ্চ) m3 / মিনিট
3) নির্দিষ্ট বায়ু আয়তনে স্থির চাপ (7m3/মিনিট): Ps2ns Pa
4) প্রধান মোটরের ইনপুট পাওয়ার যখন বাতাসের পরিমাণ নির্দিষ্ট করা হয় (7m3/মিনিট): PW
5) নির্দিষ্ট বায়ু ভলিউমে সম্পূর্ণ চাপ দক্ষতা (7m3/মিনিট): η %
6) বায়ুর পরিমাণ এবং চাপ কার্যকারী বায়ু ভলিউম পয়েন্টের সাথে সম্পর্কিত (GB/T17713-20XX অনুযায়ী)
7) সর্বোচ্চ পূর্ণ চাপ দক্ষতা (GB/T17713-20XX অনুযায়ী)
8) তরল গতিশীল দক্ষতা (FDE হুড): η % (সংশ্লিষ্ট সর্বোত্তম বায়ুর পরিমাণ, স্ট্যাটিক চাপ, শক্তি সহ)
9) শক্তি দক্ষতা (EEI হুড): η % (সংশ্লিষ্ট আলো সিস্টেম পাওয়ার লেবেল সহ)
10) চাপ এবং বায়ুর পরিমাণ 5Pa, 10Pa, 15Pa বৈশিষ্ট্যযুক্ত বক্ররেখার সাথে সম্পর্কিত
11. এটি স্থির চাপ এবং বায়ুর আয়তন, বায়ুর আয়তন এবং গতি, কারেন্ট, শক্তি, দক্ষতা ইত্যাদির সংশ্লিষ্ট বক্ররেখা ম্যাপ করতে পারে। নমুনাগুলি ইনহেলেশন এবং বহিষ্কার উভয় অবস্থায়ও পরীক্ষা করা যেতে পারে।
12. পরীক্ষা মোড: মেশিনে দুটি পরীক্ষা মোড আছে, স্বয়ংক্রিয় পরীক্ষা এবং ম্যানুয়াল পরীক্ষা মোড
1) স্বয়ংক্রিয় পরীক্ষার জন্য দুটি পরীক্ষার পদ্ধতি রয়েছে, নিম্নরূপ:
2) ম্যানুয়াল পরীক্ষার অংশে, চারটি পরীক্ষা পদ্ধতি রয়েছে, নিম্নরূপ:
13. প্রতিটি প্যারামিটারের পরীক্ষার পরিসরের সারাংশ
| প্রকল্প | ইউনিট | পরিসর | সঠিকতা |
| বাতাসের পরিমাণ | M³/মিনিট | 0.06-25 | প্রতিটি অগ্রভাগের সর্বোচ্চ বায়ু ভলিউমের ±1% |
| স্ট্যাটিক চাপ/পার্থক্য চাপ | পা | 0-1500 | ±0.2% |
| ঘূর্ণায়মান গতি | আরপিএম | 0-5000 | ±5 আরপিএম |
| কারেন্ট | ক | 0-10 | ±0.2% |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | ভি | 0-300 | ±0.2% |
| শক্তি | ডব্লিউ | 0-2000 | ±0.2% |
| তাপমাত্রা | ℃ | 0-50 | ±0.5% |
| আর্দ্রতা | % | 5-99 | ±5% |
| বায়ু চাপ | পা | 90000-106000 | ±200pa |
সিস্টেম পরিচিতি:
F-401-025 বায়ু ভলিউম পরিমাপ পরীক্ষা ডিভাইস হল একটি বায়ু ভলিউম পরিমাপ সিস্টেম যা ISO5801, IEC61591 এবং ইত্যাদি মান অনুযায়ী উন্নত এবং উন্নত জাপানি প্রযুক্তি ব্যবহার করে তৈরি করা হয়েছে।
প্রাথমিক পরীক্ষার নীতি হল: টেস্ট উইন্ড টানেলে নমুনার প্রকৃত কাজের অবস্থা অনুকরণ করুন (সহায়ক ফ্যান নমুনার বায়ুর আউটলেট চাপকে প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ করে) এবং তারপর অগ্রভাগের উভয় পাশে বায়ুচাপের পার্থক্য পরিমাপ করুন। বায়ু সুড়ঙ্গে, এবং তারপর মান সূত্র ব্যবহার করুন এই সময়ে সংশ্লিষ্ট বায়ু গতি গণনা করে, এবং অবশেষে অগ্রভাগ এলাকা এবং প্রাসঙ্গিক প্রবাহ সহগ বায়ু ভলিউম প্রাপ্ত করার জন্য গুণিত.
ডিভাইসটি কম্পিউটার স্বয়ংক্রিয় পরিমাপ এবং নিয়ন্ত্রণ পদ্ধতি গ্রহণ করে।এটি শুধুমাত্র নমুনাটি ম্যানুয়ালি ইনস্টল করতে এবং অগ্রভাগ প্রতিস্থাপন করতে হবে।একটি নমুনা পরীক্ষা করার পুরো প্রক্রিয়া মাত্র দশ মিনিট সময় নেয়।এটি স্থির চাপ এবং বায়ুর আয়তন, বায়ুর আয়তন এবং গতি, কারেন্ট, শক্তি, দক্ষতা, ইত্যাদির সংশ্লিষ্ট বক্ররেখা ম্যাপ করতে পারে। পরীক্ষাটি ইনহেলেশন এবং বহিষ্কারের দুটি অবস্থায়ও পরীক্ষা করা যেতে পারে।এটির সুবিধা, গতি, স্থিতিশীলতা এবং নির্ভরযোগ্যতা এবং ভাল প্রজননযোগ্যতার বৈশিষ্ট্য রয়েছে।বৈজ্ঞানিক গবেষণা এবং উত্পাদন প্রক্রিয়ায় সম্পর্কিত পণ্যগুলির পরীক্ষা এবং ব্যবহার পূরণ করুন।
অ্যাপ্লিকেশন: রেঞ্জ হুড, ভেন্টিলেশন ফ্যান, ইউবা, হিটার, কুলিং ফ্যান, এক্সিয়াল ফ্যান, এয়ার পিউরিফায়ার ইত্যাদি।
কর্মক্ষমতা এবং বৈশিষ্ট্য প্রয়োজনীয়তা:
1) ডিভাইসটি একটি মাল্টি-নোজল উইন্ড চেম্বার গঠন গ্রহণ করে।সংশ্লিষ্ট অগ্রভাগ মাপা প্রবাহ অনুযায়ী নির্বাচন করা যেতে পারে, তাই একটি ডিভাইস বায়ু প্রবাহের বিস্তৃত পরিমাপ পরিমাপ করতে পারে।
2) এটি ইনহেলেশন এবং বহিষ্কার উভয় পরীক্ষার জন্য ব্যবহার করা যেতে পারে।
3) অক্জিলিয়ারী ফ্যানগুলি সজ্জিত, তাই শূন্য প্রবাহ এবং শূন্য স্ট্যাটিক চাপ সহ পূর্ণ-রেঞ্জ কর্মক্ষমতা বক্ররেখা পরিমাপ করা যেতে পারে।
4) স্বয়ংক্রিয় পরীক্ষা, গণনা এবং ডেটা আউটপুট কম্পিউটার এবং এর পেরিফেরাল সরঞ্জাম দ্বারা উপলব্ধি করা হয় এবং পরীক্ষার ফলাফলগুলি মুদ্রিত এবং গ্রাফিকভাবে প্রদর্শিত হয়।ম্যান-মেশিন কথোপকথনটি পরিচালনা করা সহজ, উচ্চ নির্ভুলতার সাথে, সময় এবং প্রচেষ্টা সাশ্রয় করে।
5) পরীক্ষা আইটেম: PQ বৈশিষ্ট্য (প্রবাহ হার এবং স্ট্যাটিক চাপ মধ্যে সম্পর্ক), ধোঁয়া নিষ্কাশন প্রতিরোধের বক্ররেখা অঙ্কন, Q-η চরিত্রগত 1 (প্রবাহ হার এবং মোট চাপ দক্ষতার মধ্যে সম্পর্ক), প্রবাহ প্রতিরোধের দক্ষতা, Q-η চরিত্রগত 2 (সম্পর্ক প্রবাহ হার এবং প্রবাহ প্রতিরোধের দক্ষতার মধ্যে), Q-η চরিত্রগত 3 (প্রবাহের হার এবং শক্তি খরচ দক্ষতার মধ্যে সম্পর্ক), প্রবাহ প্রতিরোধের পরীক্ষা আইটেম এবং পরিমাপ করা বস্তুর ঘূর্ণন গতি, বর্তমান এবং শক্তির একযোগে পরিমাপ।
ডিভাইসটিতে নিম্নলিখিত নতুন বৈশিষ্ট্যগুলি যোগ করা হয়েছে:
সামগ্রিক পরিকল্পনা:
(এই স্কিমটিতে ল্যাবরেটরি বিল্ডিংয়ের কাঠামোগত অংশ অন্তর্ভুক্ত নেই, যা ব্যবহারকারীর দ্বারা স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে নির্মিত)
1. পরীক্ষাগারের সাধারণ প্রয়োজনীয়তা
আকার: 4500 (প্রস্থ) × 6000 (দৈর্ঘ্য) × 2800 (উচ্চতা) মিমি বা তার বেশি।
দেয়াল: মসৃণ এবং সমতল, বাতাসের প্রবাহকে প্রভাবিত করে এমন কোন খোলা নেই (এয়ার কন্ডিশনার খোলার সরাসরি ফুঁ দেওয়া উচিত নয়)।
মাটি: মাটি সমতল রাখতে হবে।
তাপমাত্রা এবং আর্দ্রতা: বায়ুর পরিমাণ পরিমাপ করার সময়, পরীক্ষার ঘরের বাতাসের তাপমাত্রা 20℃±5℃ এবং আর্দ্রতা 30%-80% (ব্যবহারকারী-প্রদত্ত এয়ার কন্ডিশনার বা ডিহিউমিডিফায়ার)।
বায়ুমণ্ডলীয় চাপ: সাধারণ বায়ুমণ্ডলীয় অবস্থা সমুদ্রপৃষ্ঠ থেকে 1000 মিটারের বেশি নয়।
2. টেস্ট সিস্টেম
প্রধান উপাদান: বায়ু ভলিউম টেস্ট উইন্ড টানেল, অক্জিলিয়ারী ফ্যান এবং ড্যাম্পার অ্যাডজাস্টমেন্ট মেকানিজম, পরিমাপ এবং নিয়ন্ত্রণ বৈদ্যুতিক ক্যাবিনেট (ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই, বৈদ্যুতিক পরামিতি পরিমাপ যন্ত্র, চাপ ট্রান্সমিটার, ট্যাকোমিটার, ইত্যাদি), ব্র্যান্ড কম্পিউটার, প্রিন্টার, নমুনা উত্তোলন প্ল্যাটফর্ম , নমুনা ইনস্টলেশন পদ্ধতি নীল এবং পরীক্ষা নালী.
সিস্টেম ফাংশন: কম্পিউটার নমুনা পরামিতি এবং পরীক্ষা-সম্পর্কিত ডেটা ইনপুট করার অনুরোধ করার পরে, সমস্ত স্বয়ংক্রিয় পরিমাপ এবং নিয়ন্ত্রণ ফাংশন উপলব্ধি করা যেতে পারে: সহ, বায়ু ভলিউম পরিমাপ;ভোল্টেজ, বর্তমান, শক্তি পরিমাপ;ঘূর্ণন গতি পরিমাপ, তাপমাত্রা, আর্দ্রতা এবং বায়ুমণ্ডলীয় চাপ পরিমাপ, পরীক্ষার প্রক্রিয়া প্রম্পট, ডেটা টেবিল, পারস্পরিক সম্পর্ক বক্ররেখা ইত্যাদি।
3. বিদ্যুৎ বিতরণের প্রয়োজনীয়তা
ব্যবহারকারীদের স্বাধীন পাওয়ার ডিস্ট্রিবিউশন সুইচ, তিন-ফেজ ফোর-ওয়্যার প্লাস গ্রাউন্ড ওয়্যার পাওয়ার সাপ্লাই প্রদান করতে হবে: AC 380V, 50Hz।সর্বোচ্চ ক্ষমতা: 5KVA
উ: ইনহেলেশন পরীক্ষা
B. বহিষ্কার পরীক্ষা
