পণ্যের বিবরণ:
প্রদান:
|
স্ট্যান্ডার্ড: | IEC60335 বা কাস্টমাইজড | ঘূর্ণন কোণ: | 0-360° |
---|---|---|---|
আবর্ত গতি: | 0~60 rpm | পরীক্ষার সময়: | 0~999999 বার |
Max. সর্বোচ্চ Capacity ক্ষমতা: | প্রতিটি স্টেশনে 25 কেজি | আউটপুট মান: | DC 0~30V নিয়মিত, 0~20A নিয়মিত |
টেস্ট স্টেশন: | 3 সিঙ্ক্রোনাস স্টেশন | লোড ওজন: | 5N*3,10N*3, 20N*3, 200N*3 |
লক্ষণীয় করা: | কর্ড ফ্লেক্সিবিলিটি পারফরমেন্স টেস্ট যন্ত্রপাতি,থ্রি স্টেশন কর্ড পারফরমেন্স টেস্ট যন্ত্রপাতি |

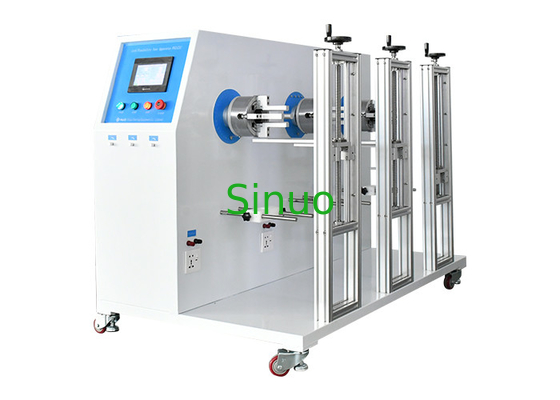

IEC60335 তিনটি স্টেশন কর্ড নমনীয়তা পারফরমেন্স পরীক্ষা যন্ত্রপাতি
স্ট্যান্ডার্ড এবং ক্লজ:
পাওয়ার কর্ড ফ্লেক্সিবিলিটি পারফরমেন্স টেস্টারটি বিশেষভাবে ডিজাইন করা হয়েছে এবং IEC60335 অনুযায়ী এবং ক্লায়েন্টের নির্দিষ্ট প্রয়োজনীয়তা ইত্যাদি অনুযায়ী তৈরি করা হয়েছে।
সরঞ্জামের নীতি এবং কাঠামো:
পরীক্ষার নমুনা: ছোট গৃহস্থালী যন্ত্রপাতির কর্ড (যেমন কফির পাত্র, বৈদ্যুতিক আয়রন, টোস্টার, লুমিনায়ার এবং ইত্যাদি) এবং নন-রিওয়্যারযোগ্য প্লাগ এবং নন-রিওয়্যাবল পোর্টেবল সকেট-আউটলেট ইত্যাদির নমনীয় তার।
বৈশিষ্ট্য: পরীক্ষা ডিভাইস পিএলসি বৈদ্যুতিক নিয়ন্ত্রণ, 7-ইঞ্চি রঙের স্পর্শ পর্দা বুদ্ধিমান অপারেশন সিস্টেম গ্রহণ করে;পরীক্ষা কোণ নিয়ন্ত্রণকারী সার্ভো মোটর, কাস্টমাইজড ফিক্সচার, ঘূর্ণনের কেন্দ্র পরিমাপক, ফ্লেক্সিং অ্যাঙ্গেল অ্যাডজাস্টেবল, নমুনাগুলি ঠিক করতে এবং মোটর টর্ক সহ্য করার জন্য ডান দিকের শক্তিশালী ক্ল্যাম্প, 0~30V এবং 0~20A সামঞ্জস্যযোগ্য ডিসি পাওয়ার সোর্স সহ।পরীক্ষার সময় (সর্বোচ্চ 999999 বার), পরীক্ষার গতি এবং পরীক্ষার কোণগুলি প্রিসেট করা যেতে পারে;এটিতে বৈদ্যুতিক কারেন্ট সনাক্তকরণ ফাংশন রয়েছে, সরঞ্জামের নীচের প্লেটে টার্মিনাল রয়েছে, যা পরীক্ষার সময় নমুনাগুলি পাওয়ার জন্য বাহ্যিক পাওয়ার সাপ্লাই ডিভাইস (প্রয়োজনে ব্যবহারকারী দ্বারা প্রস্তুত) এর সাথে সংযুক্ত করা যেতে পারে।
প্রযুক্তিগত পরামিতি:
ফ্লেক্সিং বা ঘূর্ণন কোণ | 0-360°, প্রিসেট এবং টাচ স্ক্রিনে প্রদর্শিত হতে পারে |
ফ্লেক্সিং বা ঘূর্ণন গতি | 0~60 rpm, টাচ স্ক্রিনে প্রিসেট এবং প্রদর্শিত হতে পারে |
পরীক্ষার সময় | 0~999999 বার, টাচ স্ক্রিনে প্রিসেট এবং প্রদর্শিত হতে পারে |
ইনপুট শক্তি | 120V, 60Hz |
নিয়ন্ত্রণ | পিএলসি প্রোগ্রামেবল নিয়ন্ত্রণ |
ড্রাইভ | সার্ভো মোটর |
অপারেশন | 7" স্পর্শ পর্দা বুদ্ধিমান অপারেশন |
সর্বোচ্চবহন ক্ষমতা | প্রতিটি স্টেশনে 25 কেজি |
আউটপুট ভোল্টেজ এবং বর্তমান |
DC 0~30V নিয়মিত, 0~20A নিয়মিত |
বর্তমান সনাক্তকরণ অ্যালার্ম | যন্ত্রটি কী কারেন্টে থামবে তার জন্য থ্রেশহোল্ড সেট করা যেতে পারে |
টেস্ট স্টেশন | 3 সিঙ্ক্রোনাস স্টেশন |
বাম দিকের ফিক্সচার |
মডুলার ফিক্সচার, 3 সেট
শুধুমাত্র রেফারেন্সের জন্য উপরের ছবি |
ডান দিকের ফিক্সচার |
শক্তিশালী ক্ল্যাম্প, 3 সেট
শুধুমাত্র রেফারেন্সের জন্য উপরের ছবি |
লোড ওজন | 5N*3,10N*3, 20N*3, 200N*3 |
বিশেষ মনোযোগ
অনিবার্য যান্ত্রিক ত্রুটির কারণে, প্রতিটি পরীক্ষা শেষ হওয়ার পরে ঘূর্ণন ফিক্সচার স্বয়ংক্রিয়ভাবে মূলে ফিরে আসবে, একটি খুব ছোট ত্রুটি থাকবে;যদি ঘূর্ণন ফিক্সচারের পয়েন্টারটি অবশ্যই সঠিকভাবে ডায়ালের 0° অবস্থানের দিকে নির্দেশ করে, তাহলে শুরুর অবস্থানটি পুনরায় নির্ধারণ করা যেতে পারে।
পরীক্ষার সময়, টাচ স্ক্রিনে রিয়েল টাইমে ফ্লেক্সিং গতি পরিবর্তন করা যেতে পারে এবং পরিবর্তন করার সময় এটি পরীক্ষার মান পূরণ করে কিনা তা বিবেচনা করতে হবে।
পরীক্ষার সময়, রিয়েল টাইমে টাচ স্ক্রিনে নমনীয় কোণ পরিবর্তন করা যাবে না।আপনি যদি রিয়েল টাইমে নমনীয় কোণ পরিবর্তন করতে চান তবে আপনাকে অবশ্যই [পজ] বোতাম টিপুন।এই সময়ে, গণনা বিরতি দেওয়া হয়েছে, এবং তারপরে [হোমিং] বোতাম টিপুন ঘূর্ণন ফিক্সচারটিকে শুরুর অবস্থানে ফিরিয়ে আনতে।কোণ মান রিসেট করার পরে, [স্টার্ট] বোতাম টিপুন, ঘূর্ণন ফিক্সচার পরিবর্তিত ফ্লেক্সিং অ্যাঙ্গেল মানের সাথে ঘূর্ণন পুনরায় শুরু করবে এবং গণনাটি মূল বিরতি গণনা মানতে জমা হতে থাকবে।
রক্ষণাবেক্ষণ
1. প্রতিটি পরীক্ষার আগে, প্রতিটি ফিক্সচারের উপাদানগুলি আলগা কিনা তা পরীক্ষা করুন৷
2. প্রতিটি পরীক্ষার আগে, প্রতিটি লোডের পাওয়ার সকেট ক্ষতিগ্রস্ত হয়েছে কিনা তা পরীক্ষা করুন।
3. প্রতিটি পরীক্ষার আগে, ঘূর্ণন স্বাভাবিক কিনা তা পর্যবেক্ষণ করতে ম্যানুয়াল গতিতে ঘূর্ণন ফিক্সচারটি চালান।
সমস্যা সমাধান
1.পাওয়ার সুইচ চালু করুন এবং ইন্ডিকেটর লাইট জ্বলে না: পাওয়ার সাপ্লাই ভোল্টেজ চেক করুন, ফিউজটি ফুঁ দেওয়া হয়েছে কিনা তা পরীক্ষা করুন এবং এটি প্রতিস্থাপন করুন।
ইন্ডিকেটর লাইট নষ্ট হয়ে গেছে কিনা দেখে নিন এবং প্রতিস্থাপন করুন।
2. টাচ স্ক্রিন আলোকিত হয় না: অভ্যন্তরীণ DC24V পাওয়ার সাপ্লাই স্বাভাবিক কিনা তা পরীক্ষা করুন, DC পাওয়ার সাপ্লাই DC24V কিনা তা পরীক্ষা করুন এবং এটি প্রতিস্থাপন করুন।যদি পাওয়ার সাপ্লাই স্বাভাবিক থাকে, টাচ স্ক্রিন ক্ষতিগ্রস্ত, মেরামত বা প্রতিস্থাপন।
3. টাচ স্ক্রীন বোতাম টিপে অবৈধ, এবং সংখ্যাগুলি প্রদর্শিত হয় না: টাচ স্ক্রীন এবং PLC এর মধ্যে সংযোগকারী ডেটা লাইনটি আলগা কিনা তা পরীক্ষা করুন৷
4. লোড পাওয়ার সাপ্লাইয়ের কোন ভোল্টেজ আউটপুট নেই: সকেট পরীক্ষা করুন এবং বীমা পরীক্ষা করুন।
5. স্টার্ট বোতাম টিপলে ঘূর্ণন ফিক্সচার সরে না: জরুরী স্টপ বোতাম টিপলে কিনা।রোবটটি আসল অবস্থানে নেই।
6. মোটরটি ঘোরে কিন্তু ঘূর্ণন ফিক্সচারটি ঘোরে না: মোটর আউটপুট শ্যাফ্ট সংযোগকারীটি আলগা কিনা তা পরীক্ষা করুন এবং ট্রান্সমিশন বেল্টটি সংযোগ বিচ্ছিন্ন বা খুব আলগা কিনা তা পরীক্ষা করুন৷
7. ঘূর্ণনের সময় আওয়াজ হয়: প্রতিটি ভারবহনের অবস্থা পরীক্ষা করুন।[ফ্লেক্সিং টাইম/মিনিট] গতি খুব বেশি বা খুব কম সেট করুন, পরীক্ষার মান অনুযায়ী রিসেট করুন।
