পণ্যের বিবরণ:
প্রদান:
|
স্ট্যান্ডার্ড: | IEC62552:2015 | কলাম: | 2 কলাম |
---|---|---|---|
পরীক্ষা প্রকল্প: | সহনশীলতা এবং সুইং পরীক্ষা | অপারেশন: | উইনভিউ 7" টাচ স্ক্রিন |
SIZE: | কাস্টমাইজ করা যেতে পারে | ওজনের ট্রে: | 50N দরজা সুইং পরীক্ষার জন্য 4 সেট |
পজিশনিং কাঠামো: | 3 সেট | ওয়ারেন্টি: | 1 বছর |
বৈদ্যুতিক নিয়ন্ত্রণ: | মিতসুবিশি পিএলসি বুদ্ধিমান নিয়ন্ত্রণ | চালানোর ধরণ: | সার্ভো মোটর + নির্ভুলতা হ্রাসকারী, সিলিন্ডার |
লক্ষণীয় করা: | দরজা খোলা এবং বন্ধ টেস্টিং মেশিন,IEC 62552 ওপেন এবং ক্লোজ টেস্টিং মেশিন |

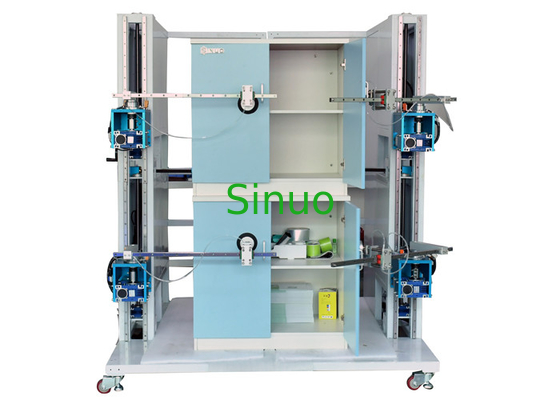

IEC 62552 4 স্টেশন স্বয়ংক্রিয় ক্যাবিনেটের দরজা খোলা এবং বন্ধ টেস্টিং মেশিন
স্ট্যান্ডার্ড:
সম্পূর্ণ স্বয়ংক্রিয় ক্যাবিনেটের দরজা খোলা এবং বন্ধ পরীক্ষার মেশিনটি IEC62552:2015 এবং গ্রাহক-নির্দিষ্ট প্রয়োজনীয়তা অনুসারে ডিজাইন এবং তৈরি করা হয়েছে।
টেকনিক্যাল প্যারামিটার
না. | প্রকল্প | বিষয়বস্তু |
1 | ইনপুট পাওয়ার উত্স | AC220V 50HZ, 5kW |
2 | বৈদ্যুতিক নিয়ন্ত্রণ | মিতসুবিশি পিএলসি বুদ্ধিমান নিয়ন্ত্রণ |
3 | অপারেশন ইন্টারফেস | Weinview 7-ইঞ্চি রঙের মানব-মেশিন ইন্টারফেস টাচ স্ক্রিন অপারেশন |
4 | চালানোর ধরণ |
দরজা খোলা এবং খোলা এবং বন্ধ পরীক্ষা: সার্ভো মোটর + নির্ভুলতা হ্রাসকারী ডোর স্ল্যাম টেস্ট: সিলিন্ডার |
5 | নমুনা পরিসীমা | চিত্র 2 হিসাবে একই ধরণের নমুনা: WDH=(0.4~1.0m)×(0.4~1.0m) ×(0.6~2.0m) |
6 | পরীক্ষা প্রকল্প |
1. ক্যাবিনেটের দরজা খোলা এবং বন্ধ করার সহনশীলতা পরীক্ষা (বাম খোলা, ডান খোলা এবং অর্ধ খোলা সহ) 2. 50N দরজা সুইং পরীক্ষা |
7 | টেস্ট স্টেশন | 1 ওয়ার্কস্টেশন, একটি ক্যাবিনেট পরীক্ষা করতে পারে, বাম-খোলা, ডান-খোলা এবং ক্রস-ডোর ক্যাবিনেটের সাথে সামঞ্জস্যপূর্ণ, 4টি রোবোটিক অস্ত্র স্বাধীনভাবে বা একযোগে কাজ করতে পারে। |
7 | কলাম | 2টি কলাম, বাম খোলা এবং বন্ধ দরজা কলাম এবং ডান খোলা এবং বন্ধ দরজা কলামে বিভক্ত, প্রতিটি কলামে বিল্ট-ইন উপরের এবং নীচের দুটি মোটর চালিত সুইং আর্মস রয়েছে এবং যান্ত্রিক হাতের সাকশন কাপের উচ্চতা হতে পারে খোলা এবং বন্ধ দরজা অবস্থান মেলে সামঞ্জস্য |
8 | ম্যানিপুলেটর | দরজা খোলার এবং বন্ধ করার ম্যানিপুলেটরগুলির 4 সেট (উপরের বাম, নীচের বাম, উপরের ডানদিকে, নীচের ডানে), যা খোলার এবং বন্ধ করার অবস্থানগুলিকে সামঞ্জস্য করতে পারে (অর্থাৎ, দৈর্ঘ্য এবং উচ্চতা সামঞ্জস্যযোগ্য), বিভিন্ন উচ্চতার দরজা পণ্যগুলির জন্য উপযুক্ত এবং প্রস্থ; |
9 | সাকশন কাপ | সাকশন কাপ, ক্রমাগত এবং স্থিতিশীল শোষণ, 4 সেট |
10 | ওজনের ট্রে | 50N দরজা সুইং পরীক্ষার জন্য 4 সেট |
11 | দরজা খোলা/বন্ধ করার সময় | টাচ স্ক্রিন সেটিং, 0-999999 থেকে সামঞ্জস্যযোগ্য, আগমনের সময় পরে স্বয়ংক্রিয় বন্ধ |
12 | খোলার কোণ | 0-120° টাচ স্ক্রিন সেটিং ±0.1°, সামঞ্জস্যযোগ্য |
13 | খোলা/বন্ধ হোল্ড সময় | টাচ স্ক্রিন সেটিং, 0-99999.9S থেকে সামঞ্জস্যযোগ্য |
14 | খোলা/বন্ধ ফ্রিকোয়েন্সি | 6-30 বার/মিনিট, টাচ স্ক্রিন সেটিং, সামঞ্জস্যযোগ্য |
15 | পজিশনিং কাঠামো | 3 সেট, ক্যাবিনেটের পাশ এবং পিছনে ফিক্সিং |
16 | দরজা কাত কোণ সেন্সিং | কোণ সেন্সর কনফিগার করুন, PLC এর সাথে যোগাযোগ করুন, পরীক্ষার প্রক্রিয়া চলাকালীন দরজার বডি অ্যালার্ম দ্বারা সেট করা কোণ মানকে অতিক্রম করলে, ডিভাইসটি স্বয়ংক্রিয়ভাবে অ্যালার্মকে অনুরোধ করে এবং পরীক্ষা বন্ধ করে দেয় |
17 | ফ্রেম | সর্বাধিক নমুনা পরিসীমার সাথে মেলে, নমুনাটি র্যাকের নীচের প্লেটে মাউন্ট করা হয় |
18 | পাওয়ার ব্যর্থতা মেমরি ফাংশন | সিস্টেমে পাওয়ার ব্যর্থতা মেমরির ফাংশন রয়েছে, যা পাওয়ার ব্যর্থতার আগে পরামিতি ক্রিয়া এবং সময়গুলি জমা করতে পারে। |
19 | ডেটা এবং বক্ররেখা | বাঁক কোণ এবং প্রভাব সময় বক্ররেখা প্রদর্শন সঙ্গে টাচ স্ক্রীন, তথ্য জিজ্ঞাসা করা যেতে পারে |
20 | সুরক্ষা | জরুরী স্টপ, ফুটো, শর্ট সার্কিট, ওভারলোড এবং অন্যান্য নিরাপত্তা সুরক্ষা |
21 | মাত্রা | রাক: প্রস্থ 1800*গভীরতা 1400*উচ্চতা 2400mm, প্রায় 350kg |
পরীক্ষা সরঞ্জাম ইউনিট ভূমিকা
সিস্টেমের নকশাটি মডুলারাইজেশনের নীতির উপর ভিত্তি করে তৈরি করা হয় এবং স্ট্যান্ডার্ডের প্রয়োজনীয়তাগুলির সাথে কঠোরভাবে ডিজাইন এবং তৈরি করা হয় এবং একই সময়ে, প্রমিত নকশা এবং উপাদানগুলি যতটা সম্ভব ব্যবহার করা হয়।নিশ্চিত করুন যে সিস্টেমের সর্বোত্তম কর্মক্ষমতা এবং প্রযুক্তিগত সহায়তা রয়েছে। সার্ভো মোটর ড্রাইভের ব্যবহার পুরো সিস্টেমের উচ্চ নির্ভরযোগ্যতা এবং অত্যন্ত দীর্ঘ পরিষেবা জীবন নিশ্চিত করে। পুরো সিস্টেমের পরিষ্কার ফাংশন, কমপ্যাক্ট গঠন, সুন্দর চেহারা এবং যুক্তিসঙ্গত বিন্যাস রয়েছে, যা সুবিধাজনক। রক্ষণাবেক্ষণ এবং দৈনিক রক্ষণাবেক্ষণের জন্য। সরঞ্জামের নকশা এবং উত্পাদন সরঞ্জামগুলির জন্য গ্রাহকের সাধারণ প্রযুক্তিগত প্রয়োজনীয়তাগুলি পূরণ করে। সিস্টেমটিকে নিম্নলিখিত ইউনিটগুলিতে বিভক্ত করা যেতে পারে:
অ্যাকশন ড্রাইভ এবং ম্যানিপুলেটর ইউনিট, চrameএবং আমিবুদ্ধিমান ইলেকট্রনিক নিয়ন্ত্রণ ব্যবস্থা।
চিত্র ২
