IEC62552 স্বয়ংক্রিয় রেফ্রিজারেটরের দরজা খোলা এবং বন্ধ টেস্টিং মেশিন

IEC62552 স্বয়ংক্রিয় রেফ্রিজারেটরের দরজা খোলা এবং বন্ধ টেস্টিং মেশিন

স্ট্যান্ডার্ড:

সম্পূর্ণ স্বয়ংক্রিয় রেফ্রিজারেটরের দরজা খোলা এবং বন্ধ পরীক্ষার মেশিনটি IEC62552:2015 এবং গ্রাহক-নির্দিষ্ট প্রয়োজনীয়তা অনুসারে ডিজাইন এবং তৈরি করা হয়েছে।এটি উল্লম্ব ফ্রিজারগুলির উল্লম্ব দরজার স্থায়িত্ব পরীক্ষার জন্য ব্যবহৃত হয় এবং এটি রেফ্রিজারেটরের শক্তি দক্ষতা কার্যকারিতা পরীক্ষার সাথেও ব্যবহার করা হয়।দরজা খোলা এবং বন্ধ করার ক্রিয়া হল একটি নিবেদিত সম্পূর্ণ স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম, যা পরীক্ষা এবং সার্টিফিকেশন সংস্থা, কারখানার পরীক্ষাগার এবং অন্যান্য পরীক্ষার বিভাগগুলির জন্য উপযুক্ত।

এই সরঞ্জাম পরিপক্ক PLC বুদ্ধিমান নিয়ন্ত্রণ গ্রহণ করে, একটি অবস্থান-নিয়ন্ত্রণযোগ্য অ্যাকচুয়েটর এবং রেফ্রিজারেটরের পৃষ্ঠকে শোষণ করার জন্য একটি সাকশন কাপ কাঠামো দিয়ে সজ্জিত।একই সময়ে, এটি স্ট্যান্ডার্ড হিসাবে একটি রঙিন এলসিডি টাচ স্ক্রিন দিয়ে সজ্জিত, যা পরীক্ষার কোণ, গতি এবং দরজা খোলার এবং বন্ধ করার সময়কে প্রাক-সেট করতে পারে, যাতে সত্যিকারের ম্যানুয়াল খোলার এবং বন্ধ করার অনুকরণ করা যায়।রেফ্রিজারেটরের দরজায় একটি বুদ্ধিমান নিয়ন্ত্রণ পদ্ধতি রয়েছে এবং একটি মেশিন একাধিক উদ্দেশ্যে ব্যবহার করা যেতে পারে।

টেকনিক্যাল প্যারামিটার

1. দরজা খোলার ক্রিয়া: সার্ভো মোটরের মাধ্যমে যান্ত্রিক হাত চালান, 0° থেকে 5~15° পর্যন্ত নিয়ন্ত্রিত পদ্ধতিতে খোলার জন্য সাকশন কাপ দ্বারা চুষে নেওয়া দরজাটি চালানোর জন্য নরম দড়ি টানুন এবং তারপর দরজার অবাধ চলাচল প্রক্রিয়া প্রয়োজনীয় কোণে পৌঁছানোর জন্য।
2. দরজা বন্ধ করার ক্রিয়া: যান্ত্রিক হাতটি সার্ভো মোটর দ্বারা চালিত হয়, যাতে প্রেসিং হুইলটি 45° থেকে 40~35° একটি নিয়ন্ত্রিত পদ্ধতিতে দরজাটিকে বন্ধ করার জন্য ঠেলে দেয়, তারপরে এটি বন্ধ না হওয়া পর্যন্ত দরজাটির অবাধ চলাচল করে৷
3. প্রতিটি দরজা খোলার এবং বন্ধ করার ক্রিয়া একটি চক্র।
4. 50N দরজার সুইং অ্যাকশন: প্রথমে, রেফ্রিজারেটরের দরজা 90° এ খোলা হয় (ফ্রিজের দরজার ভিতরে যান্ত্রিক সীমা সেট করা হয়), সাকশন কাপটি কবজা থেকে সবচেয়ে দূরে রেফ্রিজারেটরের বাইরের স্তরে শোষিত হয় এবং এর এক প্রান্ত সাকশন কাপটি তারের দড়ি দ্বারা ওজনের সাথে সংযুক্ত থাকে এবং সিলিন্ডারের মাধ্যমে ওজন উত্তোলন করা হয়।এইভাবে, দরজায় 50N বল প্রয়োগ করা হয়, যাতে দরজাটি 90° থেকে সর্বোচ্চ কোণে সুইং করতে বাধ্য হয়।তারপর দরজার সুইং আর্মটি ব্যবহার করে দরজাটি 90° সীমাতে ফিরিয়ে আনুন এবং প্রভাবটি 10,000 বার পুনরাবৃত্তি করুন।

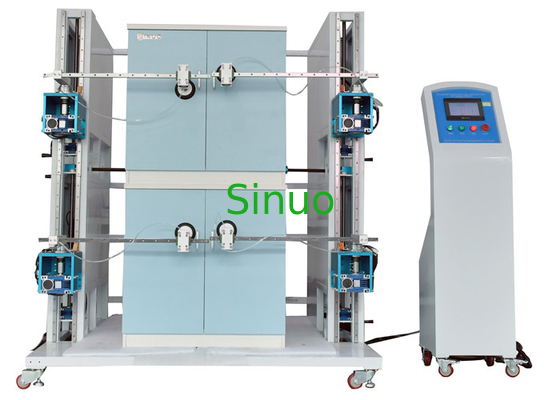

5. পরীক্ষা মেশিন গঠন: নীচের চিত্রে দেখানো হিসাবে, সামগ্রিক ফ্রেম কাঠামো গৃহীত হয়, এবং নমুনাটি সরঞ্জামের নীচের প্লেটে স্থাপন করা হয়, যাতে আপেক্ষিক নড়াচড়া অভ্যন্তরীণ চাপ হয় এবং সরঞ্জামের ঝাঁকুনি হ্রাস পায়।নীচের প্লেটে দুটি বাম এবং ডান কলামের কাঠামো ইনস্টল করা আছে, প্রতিটি কলামে 2 সেট দরজা খোলার এবং বন্ধ করার পদ্ধতি রয়েছে যা চিত্র 1 এ দেখানো হয়েছে, যা চারটি রেফ্রিজারেটরের পরীক্ষা পূরণ করতে পারে;নমুনাটি চিত্র 2 এ দেখানো হয়েছে।

চিত্র ২
