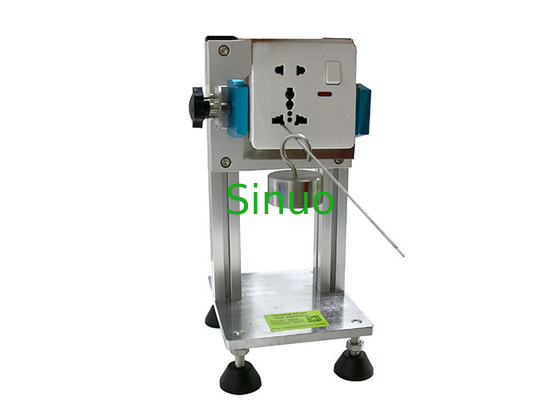

টার্মিনাল অ্যাবিউজ টেস্ট যন্ত্রপাতি UL498 চিত্র 129.1 ~ 129.2

UL498 টার্মিনাল আপত্তি পরীক্ষা টেস্ট যন্ত্রপাতি

সরঞ্জাম ওভারভিউ:

এই টার্মিনাল অপব্যবহারের পরীক্ষার যন্ত্রপাতিটি ইউএল 498: 2001 ক্লজ 129 এবং চিত্র 129.1 ~ 129.2 অনুযায়ী নির্মিত হয়েছে।

কন্ডাক্টর সন্নিবেশ এবং ধরে রাখার পরীক্ষা এবং কন্ডাক্টর পুশ-ইন পরীক্ষার জন্য 5-15R, 5-20R, 6-15R, বা 6-20R কন-গুরেশন ব্যবহার করে fl মার্কিন ও স্ব-অন্তর্ভুক্ত অভ্যর্থনাগুলি এই পরীক্ষার যন্ত্রের মাধ্যমে পরীক্ষা করতে হয় through

পরীক্ষা পদ্ধতি:

দয়া করে UL498: 2001 ক্লজ 129 দেখুন:

প্রতিটি অভ্যর্থনাটি একটি ভার্টিকাল সমতলে তার মুখের সাথে পরীক্ষার অংশে মাউন্ট করা হয়।পরীক্ষার পিনটি সম্পূর্ণরূপে ″ পুশ-ইন ″ টার্মিনাল খোলার মধ্যে sertedোকানো হবে।টার্মিনাল খোলার বিমানটি থেকে 8-আউন্স (0.23-কেজি) ওজনটি ধীরে ধীরে টেস্ট পিনটি 6 ইঞ্চি (152 মিমি) থেকে স্থগিত করতে হবে।এক মিনিটের জন্য ওজন প্রয়োগ করতে হবে, এরপরে ওজন অপসারণ করতে হবে।ওজনের প্রয়োগটি পুনরায় গ্রহণের জন্য চারটি অ্যাপ্লিকেশন মোট চারটি অ্যাপ্লিকেশনের জন্য 90, 180 এবং 270 ডিগ্রি ঘোরার সাথে পুনরাবৃত্তি করতে হবে।

প্রযুক্তিগত পরামিতি:

টার্মিনাল অপব্যবহার পরীক্ষা যন্ত্রপাতি কাঠামো এবং মাত্রা নিম্নলিখিত মান পরিসংখ্যান অনুযায়ী উত্পাদিত হয়:
