পণ্যের বিবরণ:
প্রদান:
|
সিস্টেম কন্ট্রোলার: | মিতসুবিশি পিএলসি | প্রদর্শনকারী যন্ত্র: | পর্দা স্পর্শ |
---|---|---|---|
আইপি ডিগ্রি: | IPx1 ~ IPX8 | ড্রিপ অঞ্চল: | 1000 × 1000mm |
অসিলেটটিং টিউবস: | R200 ~ R1600 মিমি | আইপিএক্স 8 ট্যাঙ্ক: | স্টেইনলেস স্টিল, Ф600 × 1200 মিমি |
লক্ষণীয় করা: | বৃষ্টি পরীক্ষার চেম্বার,আইইসি পরীক্ষার সরঞ্জাম |
আইপএক্স 1 থেকে আইপিএক্স 8 জলের ইনগ্রিজ টেস্ট সিস্টেমের বিরুদ্ধে বিস্তৃত সুরক্ষা
সংক্ষিপ্ত বিবরণ:
ইন্টিগ্রেটেড আইপিএক্স 1 থেকে আইপিএক্স 8 টেস্টিং সিস্টেমটি বৈদ্যুতিন এবং বৈদ্যুতিক পণ্য, মোটরগাড়ি, মোটরসাইকেলের যন্ত্রাংশ, গৃহস্থালী যন্ত্রপাতি, সিল এবং ল্যাম্পগুলির জন্য ঘেরের সুরক্ষামূলক কর্মক্ষমতা যাচাই করতে ব্যবহৃত হয়:
ডিগ্রি আইপিএক্স 1 এবং আইপিএক্স 2 এ জল ফোঁটা
ডিগ্রি আইপিএক্স 3 এবং আইপিএক্স 4 এ জল স্প্রে এবং স্প্ল্যাশিং।
আইপিএক্স 5 এবং আইপিএক্স 6 ডিগ্রীতে জল জেটগুলি
ডিগ্রি আইপিএক্স 7 এ পানিতে অস্থায়ী নিমজ্জন
ডিগ্রি আইপিএক্স 8 এ পানিতে অবিচ্ছিন্ন নিমজ্জন
জলের প্রবেশ ব্যবস্থা পরীক্ষার ব্যবস্থাটি নিশ্চিত করে যে জলের ড্রিপ, জল স্প্রে বা জল জেটের গতি জল সরবরাহের প্রবাহকে নিয়ন্ত্রণ করে মানক প্রয়োজনীয় মান পর্যন্ত পৌঁছেছে, জলে নিমগ্ন নমুনার গভীরতা নিয়ন্ত্রণ করে সমান চাপ অর্জন করতে পারে, জলের অভিন্ন প্রবাহ উত্পাদন করতে পারে বা ঘেরের পুরো অঞ্চলটির উপরে চাপ দিন।
মান অনুসারে:
আইইসি 60529-2013 "ঘের (আইপি কোড) দ্বারা সুরক্ষা ডিগ্রি প্রদান করা হয়েছে" "আইপিএক্স 1, আইপিএক্স 2, আইপিএক্স 3, আইপিএক্স 4, আইপিএক্স 5, আইপিএক্স 6, আইপিএক্স 7 এবং আইপিএক্স 8
আইইসি 60598-1-2017 "আলোকসজ্জা-পার্ট 1: সাধারণ প্রয়োজনীয়তা এবং পরীক্ষা"
গঠন:

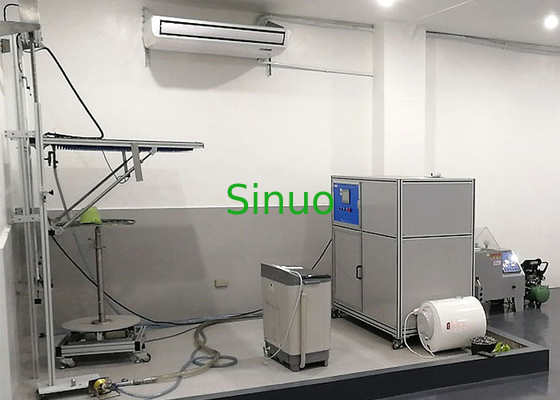

পরীক্ষার সরঞ্জামগুলির মধ্যে একটি ড্রিপ মেকানিজম, একটি দোলক প্রক্রিয়া, একটি জল জেট প্রক্রিয়া, একটি নিমজ্জন ট্যাঙ্ক, একটি আইপিএক্স 8 চাপ জলরোধক ধারক, একটি বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভা এবং একটি টার্নটেবল সমন্বিত থাকে consists ড্রিপ বক্সের বন্ধনীটি প্রাচীর-ঝুলন্ত এবং অ্যান্টি-ড্রপ ফাংশন সহ, যা মোটর দ্বারা স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত উত্তোলন করতে পারে। দোলক প্রক্রিয়াটির এক প্রান্তটি প্রাচীরের উপরে মাউন্ট করা হয়, এবং দোলক যন্ত্রের অপর প্রান্তটি মেঝে সমর্থনে স্থির করা হয়, মোটর ড্রাইভিংয়ের মাধ্যমে নলটি দোলনা দেয়। অগ্রভাগ মেঝে স্ট্যান্ড সমর্থন উপর স্থির করা হয়। জলের ট্যাঙ্ক এবং বৈদ্যুতিক নিয়ন্ত্রণ অংশ সংহত, নমুনা ঝুড়ি উত্তোলন বৈদ্যুতিক উত্তোলন দ্বারা চালিত হয়। টার্নটেবলের ঘূর্ণন গতি সামঞ্জস্যযোগ্য, আইপিএক্স 1 ~ আইপিএক্স 6 পরীক্ষার জন্য ব্যবহৃত হয় এবং আইপিএক্স 2 পরীক্ষার জন্য 15 15 কাত করা যায়। পিনহোল বাধা রোধ করতে পরীক্ষার সরঞ্জামগুলি একটি ওয়াটার ফিল্টার পরিষ্কারের ডিভাইস দিয়ে সজ্জিত। এই পুরো সিস্টেমটি ওপেন টাইপ স্ট্রাকচার গ্রহণ করে।
প্রযুক্তিগত পরামিতি:
1. বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিপরিষদ এবং জল নিমজ্জন ট্যাঙ্ক | |
বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিপরিষদ |
|
অ্যাপ্লিকেশন ব্যাপ্তি | IPX1-6 পরীক্ষা, IPX7 অস্থায়ী নিমজ্জন পরীক্ষা, আইপিএক্স অবিচ্ছিন্ন নিমজ্জন পরীক্ষা জন্য জল সরবরাহ এবং নিয়ন্ত্রণ |
জল সরবরাহের পদ্ধতি | ধ্রুবক জল সরবরাহ, ধ্রুবক চাপ জল সরবরাহ |
জল সরবরাহ নিয়ন্ত্রণ প্রক্রিয়া | বৈদ্যুতিন প্রবাহ মিটার এবং ডিজিটাল চাপ মেশিন রিয়েল টাইমে বর্তমান মানগুলি পর্যবেক্ষণ করে যখন ব্যবহারকারী টাচ স্ক্রিনে প্রবাহ এবং চাপের মান নির্ধারণ করে, পিএলসিতে ডেটা রূপান্তরের মাধ্যমে ডেটা পড়ে, এবং তারপরে জল পাম্পের গতি সাময়িকভাবে সামঞ্জস্য করা হয় কনভার্টার। সিস্টেমটিতে জল সরবরাহের দুটি চ্যানেল রয়েছে: একটি বৃহত প্রবাহ শাখা এবং একটি ছোট প্রবাহ শাখা। |
বড় ফ্লো শাখা | IP আইপিএক্স 5/6 শক্তিশালী ওয়াটার জেট পরীক্ষায় প্রয়োগ করা হয়েছে ◆ প্রবাহের ব্যাপ্তি: 10-100L / মিনিট ◆ প্রবাহের নির্ভুলতা: ± 0.5L / মিনিট ◆ ফ্লোমিটার: টারবাইন ফ্লোমিটার ◆ জল পাম্প: স্টেইনলেস স্টিল কেন্দ্রীভূত পাম্প |
ছোট ফ্লো শাখা | IP আইপিএক্স 1/2/3/4 জল স্প্রে পরীক্ষায় প্রয়োগ করা হয়েছে ◆ প্রবাহের ব্যাপ্তি: 1-10L / মিনিট ◆ প্রবাহের নির্ভুলতা: ± 0.5L / মিনিট ◆ ফ্লোমিটার: ছোট টারবাইন ফ্লোমিটার ◆ জল পাম্প: স্টেইনলেস স্টিল কেন্দ্রীভূত জল পাম্প Range চাপ পরিসীমা: 0.1-3Kg / সেমি 2 Display চাপ প্রদর্শন: ডিজিটাল ডিসপ্লে, ডিজিটাল প্রেসার গেজ ব্যবহার করে |
নিমজ্জন ট্যাঙ্ক / জলের স্টোরেজ ট্যাঙ্ক | IP IPX1-6 পরীক্ষা এবং IPX7 এবং IPX8 নিমজ্জন পরীক্ষা জল সরবরাহের জন্য ব্যবহার করা যেতে পারে Ume আয়তন: 500L ◆ ট্যাঙ্কের আকার: W600 মিমিএক্সডি 600 মিমিএক্স 1414 মিমি Servation পর্যবেক্ষণ উইন্ডো: টেম্পারেড কাচের উইন্ডো ◆ পর্যবেক্ষণ উইন্ডোর আকার: W200mmXH1250 মিমি Th গভীরতা মাপ: স্টেইনলেস স্টিল স্কেল ◆ স্কেল দৈর্ঘ্য: 1300 মিমি, রেজোলিউশন 1 মিমি ◆ স্তর নিয়ন্ত্রণ: ভাসা সুইচ + ওভারফ্লো টিউব |
জল সরবরাহ পাইপলাইন | সিস্টেমের জল সরবরাহ প্রতিটি সরঞ্জামের পৃথক বৈদ্যুতিক চৌম্বকীয় জল ভালভ দ্বারা নিয়ন্ত্রিত সাইট লেআউট অনুযায়ী পিভিসি হোসসের মাধ্যমে প্রতিটি সরঞ্জামগুলিতে বিতরণ করা হয়। জল সরবরাহ পাইপলাইন একটি ড্রেন ভালভ সঙ্গে ইনস্টল করা হয়। পরীক্ষা শেষ হওয়ার পরে, পানির পাইপের জল স্বয়ংক্রিয়ভাবে সরানো হবে। |
ছাঁকনি | স্টেইনলেস স্টিল কেসিং, সূক্ষ্ম ফিল্টার উপাদান |
সুরক্ষা সুরক্ষা | পর্যায় ক্রম সুরক্ষা, ফুটো রক্ষা, জলের ঘাটতি সুরক্ষা, অস্বাভাবিক সুরক্ষা |
2. আইপিএক্স 1/2 উল্লম্ব জল ড্রিপ বক্স টেস্ট ডিভাইস | |
ড্রিপ অঞ্চল | ডাব্লুডি = 1000 × 1000 মিমি, অন্যান্য মাপ কাস্টমাইজ করা যায় |
ড্রিপ উচ্চতা | নমুনা সুই 200 মিমি দূরত্ব ইনফ্রারেড সেন্সর দ্বারা স্বয়ংক্রিয়ভাবে পরিমাপ করা হয় |
ড্রিপ গতি / জলের প্রবাহ | 1 + 0.5 0 মিমি / মিনিট বা 3 + 0.5 0 মিমি / মিনিট পরিবর্তনযোগ্য, বৃষ্টিপাত ডিজিটালি নিয়ন্ত্রিত হয় |
সুই পিনহোল অ্যাপারচার | Φ0.4mm |
ড্রিপ হোল ফাঁক | 20mm × 20mm |
ড্রিপ বক্স উত্তোলন | মোটর দ্বারা চালিত, 1100-1800 মিমি থেকে সামঞ্জস্যযোগ্য, স্ক্রু গাইড মসৃণ উত্তোলন এবং স্ব-লকিং নিশ্চিত করে |
পরীক্ষার সময় | 0-99.9min, প্রিসেট হতে পারে |
3. আইপিএক্স 3/4 অসিলিটিং টিউবস ওয়াটার স্প্রে টেস্ট ডিভাইস | |
অসিলেটটিং টিউব ব্যাসার্ধ | R200, R400, R600, R800, R1000, R1200, R1400, R1600 মিমি optionচ্ছিক, স্টেইনলেস স্টিল দিয়ে তৈরি |
সুই পিনহোল অ্যাপারচার | Φ0.4mm |
ছিদ্র বিতরণ স্প্রে | আইপিএক্স 3: কেন্দ্র বিন্দুর (120 side) উভয় পক্ষের 60 of এর একটি চাপের উপরে IPX4: অর্ধবৃত্তের পুরো 180 over ধরে over গর্ত ব্যবধান: 50 মিমি |
আইপিএক্স 3/4 স্যুইচিং | নির্দিষ্ট সংখ্যক ব্লাইন্ড হোল সূঁচ বা মাধ্যমে-গর্তের সূঁচগুলি পরিবর্তন করে স্যুইচিং |
দোলনা কোণ | IPX3: 120 ° (± 60 °) ; IPX4: 350 ° (± 175 °) |
দোলন গতি | আইপিএক্স 3: 4 এস / চক্র (2 × 120;); আইপিএক্স 4: 12 এস / চক্র (2 × 350 °); |
জলের প্রবাহ | 1-10L / মিনিট সামঞ্জস্যযোগ্য |
পরীক্ষার সময় | 0.01 এস ~ 99.9 মিনিট, প্রিসেট হতে পারে |
4. আইপিএক্স 3/4 হ্যান্ড-হোল্ড ওয়াটার স্প্রে অগ্রভাগ | |
স্প্রে অগ্রভাগের পরামিতি | বাহিরের ব্যাস: 2102 মিমি, গোলাকার ব্যাস: SФ75.5 মিমি, কেন্দ্রে 1 টি গর্ত, 30 গর্তের 12 গর্তের 2 টি অভ্যন্তরীণ বৃত্ত, 15 ° পিচে 24 গর্তের 4 বহির্মুখী বৃত্ত, মোট 121 গর্ত Ф0.5 মিমি দ্বারা তৈরি পিতল। |
জলের প্রবাহ | 10 এল / মিনিট ± 5%, ফ্লো মিটারটি স্বয়ংক্রিয়ভাবে র্যাজন ব্যাসের মাধ্যমে সামঞ্জস্যযোগ্য, বৈদ্যুতিন ফ্লোমিটার beচ্ছিক হতে পারে |
চাপ | 50 ~ 150 কেপিএ, চাপ মাপার পরিসীমা: 0 ~ 0.25 এমপিএ |
চলন্ত ieldাল | অ্যালুমিনিয়াম দিয়ে তৈরি, পৃথকযোগ্য হতে পারে |
জলের স্প্রেিংয়ের দিকনির্দেশ | জল স্প্রে কোণটি সামঞ্জস্যযোগ্য হতে পারে, আইপিএক্স 3 এবং 4 স্প্রে অগ্রভাগ আইপিএক্স 5 এবং 6 পায়ের পাতার মোজাবিশেষ অগ্রভাগের সাথে একই সমর্থন ভাগ করে দেয় |
পরীক্ষার সময়কাল | 0.01 এস ~ 99.9 মিনিট, প্রিসেট হতে পারে |
5. আইপিএক্স 5/6 হ্যান্ড-হোল্ড ওয়াটার জেট অগ্রভাগ | |
পায়ের পাতার মোজাবিশেষ অগ্রভাগ পরামিতি | আইপিএক্স 5: ;6.3 মিমি; IPX6: Ф12.5 মিমি |
জলের প্রবাহ | আইপিএক্স 5: 12.5 ± 0.625 এল / মিনিট; আইপিএক্স 6: 100 L 5 এল / মিনিট, ফ্লো মিটারটি ম্যানুয়ালি রাইট ব্যাসের মাধ্যমে সামঞ্জস্যযোগ্য, বৈদ্যুতিন ফ্লোমিটার beচ্ছিক হতে পারে |
অগ্রভাগ থেকে ঘের সারফেসের দূরত্ব | ২.৮ মিটার (টার্নটেবলের কেন্দ্রস্থল পৃষ্ঠের অগ্রভাগ থেকে দূরত্বের জন্য স্ট্যান্ডার্ডটির প্রয়োজন 2.5-2 মি) |
ওয়াটার জেটিংয়ের দিকনির্দেশ | জল স্প্রে কোণটি স্থায়ী হতে পারে |
অগ্রভাগ স্থির পদ্ধতি | আইপিএক্স 5 এবং 6 পায়ের পাতার মোজাবিশেষ অগ্রভাগ এবং আইপিএক্স 3 এবং 4 স্প্রে অগ্রভাগ একই সমর্থনে স্থির করা হয়েছে |
চাপ পরিমাপক | 0 ~ 0.25MPa, প্রদর্শিত হতে পারে |
পরীক্ষার সময়কাল | 0.01S ~ 99.9min, প্রিসেট হতে পারে |
6. আইপিএক্স 7 অস্থায়ী নিমজ্জন চেম্বার | |
চেম্বারের আকার এবং আয়তন | অভ্যন্তর চেম্বারের আকার: WDH = 600 * 600 মিমি * 1400 মিমি, 500L |
সর্বোচ্চ পরীক্ষার জলের গভীরতা | 1200 মিমি, স্কেল সহ, স্কেলের রেজোলিউশন: 1 মিমি |
ঝুড়ি আকার | স্টেইনলেস স্টিলের ঝুলন্ত ঝুড়ি: ডাব্লুডি = 500 × 500 মিমি |
উত্তোলন নিয়ন্ত্রণ | বৈদ্যুতিক উত্তোলন দ্বারা নিয়ন্ত্রিত |
পরীক্ষার সময়কাল | ম্যানুয়ালি নিয়ন্ত্রণ |
পর্যবেক্ষণ উইন্ডো | টেম্পারড গ্লাস উইন্ডো, উইন্ডোর আকার: W200mmXH1200 মিমি |
7. আইপিএক্স 8 ধারাবাহিক নিমজ্জন ধারক | |
অপারেশন পদ্ধতি | প্রিসেট প্যারামিটার, স্বয়ংক্রিয় চাপ, স্বয়ংক্রিয় চাপ ত্রাণ |
ধারক আকার | অভ্যন্তরীণ আকার: Ф600 × 1200 মিমি, সামগ্রিক: ডাব্লুডিএইচ = 800 × 980 মিমি × 1850 মিমি |
জলের গভীরতা পরীক্ষার ব্যাপ্তি | 0-50 মি |
এয়ার চাপের সাথে সামঞ্জস্যকরণের ব্যাপ্তি ge | 0-0.5MPa, চাপ সেন্সর, যথার্থতা: 0.001MPa দ্বারা স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা যায় |
সুরক্ষা ভালভ স্রাব চাপ | 0.55MPa |
পরীক্ষার সময়কাল | 0-9999 মিনিট |
8. টার্নটেবল | |
ব্যাসরেখা | Φ600mm |
আবর্ত গতি | 1R / মিনিট |
ভারবহন ক্ষমতা | ≤50kg |
অন্যান্য বৈশিষ্ট্য | ওয়াটারপ্রুফ, উত্তোলন সমর্থন ফ্রেম সহ 15 il কাত করা যায় |
