পণ্যের বিবরণ:
প্রদান:
|
UUT: | সিলিং ফ্যান | নিয়ন্ত্রণ: | কম্পিউটার নিয়ন্ত্রণ |
---|---|---|---|
বাহিরের আকার: | 4700 (ওয়াট) × 4700 (ঘ) × 3100 (এইচ) | অভ্যন্তরীণ মাত্রা: | 4500 (ওয়াট) × 4500 (ঘ) × 3000 (এইচ) |
পরীক্ষার নির্ভুলতা: | ± 3% এর মধ্যে | পরীক্ষার মান: | আইইসি 60879-2019 |
লক্ষণীয় করা: | তাপমাত্রা আর্দ্রতা পরীক্ষা চেম্বার,শক্তি দক্ষতা ল্যাব পরীক্ষার সরঞ্জাম |

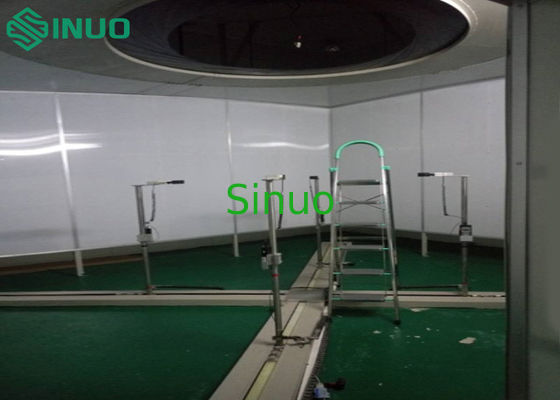

আইইসি 60879-2019 সিলিং ভক্ত পরিবেশগত পরীক্ষা চেম্বার শক্তি দক্ষতা পরীক্ষার ল্যাব
সংক্ষিপ্ত বিবরণ:
এই পরীক্ষাগার পরীক্ষাগারটি আইইসি 60879-2019 এবং জিবি / টি 13380-2007-এ উল্লিখিত পদ্ধতি অনুসারে ভক্তদের পারফরম্যান্স পরীক্ষা করতে পারে।পরীক্ষার সিস্টেমটি পারফরম্যান্সের প্যারামিটারগুলি যথাযথভাবে বায়ুর গতি, বায়ুর পরিমাণ, পাখা গতি, ফ্যান শক্তি ব্যবহার, সিলিং অনুরাগীর ফ্যান শক্তি দক্ষতার মূল্য এবং আলংকারিক সিলিং ভক্তদের পরিমাপ করতে পারে এবং ফ্যানের পণ্যগুলির নমুনা এবং বিশ্লেষণ উপলব্ধি করতে পারে, পণ্যের গুণমান পরিদর্শন, এবং গবেষণা এবং উন্নয়ন প্রয়োজনীয়তা।
এটি একটি বিস্তৃত একক এনথালপি ডিফারেন্স চেম্বার।পরীক্ষাগারে এয়ার ভলিউম পরিমাপকারী ডিভাইসের একটি সেট রয়েছে।পরীক্ষার চেম্বারটি তাপ নিরোধকের জন্য উভয় পক্ষের 100 মিমি পুরু অনমনীয় পলিউরেথেন বোর্ড এবং 0.6 মিমি পুরু রঙের স্টিল প্লেট ব্যবহার করে, যা ভাল তাপ নিরোধক প্রভাব আছে।
এই পরীক্ষার ঘরে একটি বাহ্যিক শীতাতপ নিয়ন্ত্রণ ব্যবস্থা রয়েছে যা পরীক্ষার ঘরের অভ্যন্তরে বায়ু পরিবেশকে সামঞ্জস্য করতে ব্যবহৃত হয়।অন্দর বায়ু শীতল, আর্দ্রতা এবং উত্তাপিত হয় যাতে পরীক্ষার ঘরে তাপমাত্রা এবং আর্দ্রতা পরীক্ষার শর্তগুলির প্রয়োজনীয়তা পূরণ করে।
অফিসে কম্পিউটার, পাওয়ার ক্যাবিনেটগুলি, নিয়ন্ত্রণ ক্যাবিনেটগুলি এবং পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই সংরক্ষণের জন্য এই পরীক্ষাগারটিতে একটি অপারেটিং রুম সজ্জিত করা দরকার।এই বাড়িটি বোর্ড দ্বারা নির্মিত হতে পারে, যা ক্রেতা দ্বারা নির্মিত হয় (সাধারণত পরীক্ষাগারের পাশে)।
এই পরীক্ষা পদ্ধতিটি মূলত কম্পিউটার দ্বারা নিয়ন্ত্রিত হয়।অপারেটর পরীক্ষার ঘরের বাইরে, এবং কর্মীরা বায়ু ক্ষেত্রকে প্রভাবিত করবে না।সরঞ্জামগুলির পরীক্ষা স্বয়ংক্রিয়ভাবে সম্পন্ন হয় এবং পরীক্ষার ডেটা রেকর্ড করা হয়, সংরক্ষণ করা হয় এবং বায়ু প্রবাহের প্রতিবেদন এবং শক্তি দক্ষতার রেটিং স্বয়ংক্রিয়ভাবে উত্পন্ন হয়।এই সিস্টেমে ভাল পুনরাবৃত্তিযোগ্যতা, উচ্চ দক্ষতা, সুবিধাজনক ডেটা সঞ্চয় করার সুবিধা রয়েছে।
মানক:
নিম্নলিখিত মান অনুযায়ী ডিজাইন করা যেতে পারে:
আইইসি 60879-2019 "পরিবারের জন্য অনুরূপ ভক্ত এবং নিয়ামক এবং অনুরূপ উদ্দেশ্যে- পারফরম্যান্স পরিমাপের পদ্ধতি"
জিবি / টি 12021.9-2008 "এসি বৈদ্যুতিক অনুরাগীদের জন্য শক্তি দক্ষতা এবং শক্তি দক্ষতার গ্রেডের ন্যূনতম অনুমোদিতযোগ্য মান"
জিবি / টি 13380-2007 "এসি বৈদ্যুতিন পাখা এবং নিয়ামকগণ"
ইউটিউটের প্রকার:
* সিলিং ফ্যান: 900 ~ 1800 মিমি
পরীক্ষার বিষয়বস্তু:
* বাতাসের গতি
* বাতাসের পরিমাণ
* আবর্তিত গতি
* গতির অনুপাত
* ইনপুট শক্তি
* শক্তি দক্ষতা মান
পরীক্ষাগার পরিমাপ যন্ত্র সূচক:
কোন .: | নাম | সন্তুষ্ট | পরিসর | পরিমাপের অনিশ্চয়তা |
1 | তাপমাত্রা এবং আর্দ্রতা সেন্সর | শুকনো বাল্বের তাপমাত্রা | 0 ~ 50 ℃ | ± 0.1 ℃ |
2 | তাপমাত্রা এবং আর্দ্রতা সেন্সর | আপেক্ষিক আদ্রতা | 30% ~ 80% আরএইচ | ± 3% আরএইচ |
3 | ডিজিটাল পাওয়ার মিটার | বৈদ্যুতিন পরামিতিগুলি ইনপুট করুন | / | ± 0.5% |
4 | বায়ুমানযন্ত্র | বাতাসের গতি | 0.15 ~ 5m / সেকেন্ড | ± 0.2m / সেকেন্ড |
পরীক্ষাগার ঘর কাঠামো:
বাহিরের আকার | 4700 (ওয়াট) × 4700 (ঘ) × 3100 (এইচ) |
অভ্যন্তরীণ মাত্রা | 4500 (ওয়াট) × 4500 (ঘ) × 3000 (এইচ) |
পরীক্ষাগার রক্ষণাবেক্ষণ কাঠামো | 100 মিমি কঠোর পলিউরিথেন ফোম অন্তরণ |
দরজা | 1600 × 2200 (এইচ) × 1 এর ভিতরে (স্লাইডিং দরজা) |
ল্যাবরেটরি উইন্ডো আকার | 1600 × 800mm |
পরীক্ষামূলক পরিমাপের ডিভাইস:
যন্ত্র | আদর্শ | বিশেষ উল্লেখ | |
পরীক্ষাগার | অ্যানোমিটার গাইড | স্টিপার মোটর নিয়ন্ত্রণ | জাপান সানরেক্স বা সমতুল্য, সর্বাধিক 2 মিটার ভ্রমণের দূরত্ব |
সিলিং ফ্যান গাইড | স্টিপার মোটর নিয়ন্ত্রণ | জাপান মাতুষিতা বা সমমান | |
নমুনা ধারক | স্ক্রু দ্বারা উচ্চতা সামঞ্জস্য | কাস্টমাইজড |
প্রধান প্রযুক্তিগত পরামিতি:
1. নমুনা পর্যায়ে উত্তোলনের পরিসর: 900-1800 মিমি।
2. অ্যানোমিটার এবং নমুনার মধ্যে দূরত্ব: 1500 মিমি।
৩. অ্যানিমোমিটার স্লাইডটি চারটি তির্যক রেখা বরাবর সরানো হয়: 40-1000 মিমি (স্বয়ংক্রিয় সমন্বয়)।
৪. বাতাসের গতি পরিমাপের উপকরণ: ব্র্যান্ড: অস্ট্রিয়া ই + ই, দশমিক পয়েন্ট প্রদর্শন: 0.01 মি / সে, যন্ত্রের যথার্থতা: ± 0.2m / s
5. ইমপেলার ব্যাস: 100 মিমি
6. পরিমাপের পরিসীমা: 0.40 ~ 30.00 মি / সে
7. পরিমাপের নির্ভুলতা: পাঠের 1%% + 1% পরিসীমা
8. বায়ুর গতি সংবেদনশীলতা: 0.15 মি / সেকেন্ডের চেয়ে ভাল
9. তাপমাত্রা তদন্ত: পরিসীমা 0 ~ + 50 ℃;যথার্থতা ± 0.5 ℃
10. ড্রাইভিং মোড: গার্হস্থ্য servo মোটর + গাইড খাদ।
১১. নিয়ন্ত্রণ পদ্ধতি: কম্পিউটার নিয়ন্ত্রণ।
12. ডেটা সংগ্রহ করুন: পাওয়ার মান এবং বায়ুর গতির মান।
13. ডেটা প্রক্রিয়াকরণ: গড় বাতাসের গতি, বায়ুর পরিমাণ, শক্তি দক্ষতা মান এবং শক্তি দক্ষতার রেটিংয়ের স্বয়ংক্রিয় গণনা।
14. ডেটা স্টোরেজ এবং রেফারেন্স ফাংশন।
সিলিং ফ্যান পরীক্ষার নীতি এবং পদ্ধতি:
1. প্রথমে সিলিং ফ্যান উত্তোলন কলামের মাধ্যমে সিলিং ফ্যানটি ইনস্টল করুন এবং ফ্যান ব্লেড বিমান থেকে 1500 মিমি নীচে অ্যানিমোমিটার ডিভাইসটি সাজান।
2. পরীক্ষার শর্তগুলি পূরণের জন্য টেস্ট চেম্বারে তাপমাত্রা সামঞ্জস্য করুন (20 ° C), এবং 1 ঘন্টার জন্য ফ্যান চালানোর পরে পরীক্ষা শুরু করুন।
৩. পরীক্ষার আগে, এয়ার ইনলেট এবং আউটলেটগুলি, দরজা এবং জানালা এবং প্রাসঙ্গিক কর্মীদের পরীক্ষাগারটি বাইরের বায়ু প্রবাহের দ্বারা প্রভাবিত না হয় তা নিশ্চিত করার জন্য পরীক্ষাগার ত্যাগ করা বন্ধ করাও প্রয়োজনীয় necessaryতারপরে অপারেটর অ্যানোমিটার পরামিতিগুলি সংগ্রহ শুরু করতে অ্যানোমিটার চালায়।ঘূর্ণন ড্রাইভ ফ্রেমের ক্রিয়াকলীন ডেটা সংগ্রহ করতে এবং রেকর্ড করতে অ্যানিমোমিটার ডিভাইসটি 90 ° দ্বারা প্রতি মিনিটে ঘোরানো হয় (বায়ুর গতি, গতি ইত্যাদি)।(সমস্ত অ্যানিমোমিটারে পরীক্ষিত বায়ুর গতি। 9 মি / মিনিটের ডেটা বৈধ ডেটা)।
পরীক্ষাগার একটি নিয়ন্ত্রিত বিদ্যুৎ সরবরাহ সহ সজ্জিত, যা পরীক্ষার পরিমাপের উপর মেইন ওঠানামার প্রভাবকে হ্রাস করতে পারে।ফ্যান পাওয়ার ভোল্টেজ কারেন্টটি 0.5-স্তরের পাওয়ার মিটার দ্বারা পরিমাপ করা হয়।
