সিআইএসপিআর 22 পরিচালিত নির্গমন সিই 30MHz ~ 6GHz ফ্রিকোয়েন্সি রেঞ্জ EMI নির্গমন পরীক্ষা পদ্ধতি

সিআইএসপিআর 22 পরিচালিত নির্গমন সিই 30MHz ~ 6GHz ফ্রিকোয়েন্সি রেঞ্জ EMI নির্গমন পরীক্ষা পদ্ধতি

স্ট্যান্ডার্ড এবং ক্লজ:

সিআইএসপিআর 11 / জিবি 4824: শিল্প, বৈজ্ঞানিক এবং চিকিত্সা (আইএসএম) রেডিও-ফ্রিকোয়েন্সি সরঞ্জাম এবং অনুরূপ সরঞ্জাম ad রেডিও-ফ্রিকোয়েন্সি ব্যাঘাতের বৈশিষ্ট্য im সীমা এবং পরিমাপের পদ্ধতি
সিআইএসপিআর 12: যানবাহন, নৌকা এবং অভ্যন্তরীণ জ্বলন ইঞ্জিনগুলি — রেডিওর বিশৃঙ্খলার বৈশিষ্ট্য board অফ বোর্ড রিসিভারের সুরক্ষার জন্য সীমাবদ্ধতা এবং পরিমাপের পদ্ধতিগুলি
সিআইএসপিআর 13 / জিবি 13837: সাউন্ড এবং টেলিভিশন সম্প্রচারের রিসিভারগুলি এবং সম্পর্কিত সরঞ্জামগুলি ance রেডিওর ঝামেলার বৈশিষ্ট্যগুলি - পরিমাপের পদ্ধতি এবং পদ্ধতিগুলি
CISPR14-1 / GB4343.1: বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য। গৃহস্থালী যন্ত্রপাতি, বৈদ্যুতিক সরঞ্জাম এবং অনুরূপ যন্ত্রপাতিগুলির জন্য প্রয়োজনীয়তা - পার্ট 1: নির্গমন
CISPR15 / GB17743: বৈদ্যুতিক আলো এবং অনুরূপ সরঞ্জামের রেডিওর ব্যাঘাতের বৈশিষ্ট্যগুলির সীমাবদ্ধতা এবং পরিমাপের পদ্ধতিগুলি
CISPR22 / GB9254: তথ্য প্রযুক্তি সরঞ্জাম - রেডিওর বিশৃঙ্খলার বৈশিষ্ট্য - সীমাবদ্ধতা এবং পরিমাপের পদ্ধতি

নমুনা এবং বিধিনিষেধ:

শিল্প, বৈজ্ঞানিক এবং চিকিত্সা (আইএসএম) রেডিও ফ্রিকোয়েন্সি সরঞ্জাম; যানবাহন, নৌকা এবং অভ্যন্তরীণ দহন ইঞ্জিন; শব্দ এবং টেলিভিশন সম্প্রচার রিসিভার এবং সম্পর্কিত সরঞ্জাম; বৈদ্যুতিক আলো; তথ্য প্রযুক্তি সরঞ্জাম; প্রভৃতি

অ্যাপ্লিকেশন:

এটি EU বিদ্যুৎ লাইন এবং সাধারণ কাজের পরিস্থিতিতে সিগন্যাল / নিয়ন্ত্রণ লাইনের মাধ্যমে পার্শ্ববর্তী পরিবেশে হস্তক্ষেপ পরিচালনা করে কিনা তা পরিমাপ করতে ব্যবহৃত হয়। হস্তক্ষেপ সংকেত যদি খুব বড় হয় তবে এটি পুরো পাওয়ার গ্রিডের পাওয়ার গুণমানকে প্রভাবিত করবে, এইভাবে অন্যান্য বৈদ্যুতিক সরঞ্জামগুলির স্বাভাবিক ক্রিয়ায় হস্তক্ষেপ করবে। প্রকৃত পরীক্ষার সময়, পরীক্ষার বস্তু পাওয়ার-অন চলাকালীন শক্তিশালী ক্ষণস্থায়ী সংকেত তৈরি করতে পারে, যা পরীক্ষা গ্রহণকারীর আরএফ ইনপুট পোর্টকে প্রভাবিত ও ক্ষতি করতে পারে। অতএব, রাষ্ট্রীয় সংকেতের জন্য ক্ষণস্থায়ী নাড়ি সীমাবদ্ধকারীকে দমন করতে সাধারণত এএমএন এবং রিসিভারের মধ্যে একটি লাইন স্থাপন করা প্রয়োজন। যদি পরীক্ষার বিষয়টির বর্তমানটি খুব বড় হয় (উদাহরণস্বরূপ, 400 এ এর ​​চেয়ে বেশি) বা এএমএন ব্যবহার করে পরিমাপ করা যায় না, আপনি সিআইএসপিআর 16-1-2 নির্দিষ্ট উচ্চ-ইমপিডেন্স ভোল্টেজ প্রোব পরিমাপ ব্যবহার করতে পারেন।

পরীক্ষার নীতি:

পরিচালিত নির্গমন পরীক্ষা সিস্টেমটি সাধারণত কর্মক্ষম অবস্থার মধ্যে বিদ্যুৎ লাইন, সিগন্যাল বন্দর এবং নিয়ন্ত্রণ পোর্টের মাধ্যমে পার্শ্ববর্তী পরিবেশে EUT- এর হয়রানির পরিমাপ করে। পরীক্ষার ফ্রিকোয়েন্সি রেঞ্জটি মূলত 9 কেএইচজেড থেকে 30 মেগাহার্টজ পর্যন্ত। বিভিন্ন পণ্যগুলির হয়রানির সীমা বিভিন্ন মান দ্বারা নির্দিষ্ট করা হয় তবে মূল পদ্ধতিটি একই।

গঠন:

প্রধান পরীক্ষার সরঞ্জাম: রিসিভার, কৃত্রিম শক্তি নেটওয়ার্ক, ভোল্টেজ প্রোব, ইএমসি পরীক্ষা সফ্টওয়্যার
পরীক্ষার পরিবেশ: ঝাল ঘর (এই সিস্টেমে অন্তর্ভুক্ত নয়, alচ্ছিক বা গ্রাহক এটি প্রস্তুত করা উচিত)

পরিবেশ ব্যবহার করুন:

বিদ্যুৎ সরবরাহ: 380V ± 10% 50 / 60Hz
পরিবেষ্টনের তাপমাত্রা: 5 ° C ~ + 40 ° C, সেখানে ধূলিকণা, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য এবং বিস্ফোরক বস্তুর উচ্চ ঘনত্ব থাকতে হবে না

প্রযুক্তিগত পরামিতি:

সিই টেস্ট ফ্রিকোয়েন্সি রেঞ্জ	30MHz ~ 6GHz
EUT ক্ষমতা	সিঙ্গেল-ফেজ 230VAC / 16A, থ্রি-ফেজ 400 ভিএসি / 32 এ, থ্রি-ফেজ 400 ভিএসি / 63 এ (প্রয়োজন অনুসারে কনফিগার করা)
প্রধান পরীক্ষার সরঞ্জাম	EMI রিসিভার, কৃত্রিম শক্তি নেটওয়ার্ক, ভোল্টেজ প্রোব, EMC পরীক্ষা সফ্টওয়্যার
পরীক্ষার পরিবেশ	ঝাল ঘর
পরিবর্ধক লাভ	পরীক্ষার সময়, কৃত্রিম শক্তি নেটওয়ার্কের আউটপুট টার্মিনালটি EUT এর টার্মিনাল থেকে 0.8 মিটার দূরে থাকা উচিত এবং একটি 0.8 মিটার দীর্ঘ তিন-কোর নমনীয় কেবলের দুটি পাওয়ার লাইন দ্বারা সংযুক্ত হওয়া উচিত। বেঞ্চ-শীর্ষ EUT এর উচ্চতা 0.8 মিটার বা তার বেশি হতে হবে এবং মেঝেতে দাঁড়ানো EUT এর উচ্চতা 0.1 মিটার বা তার বেশি হওয়া প্রয়োজন। প্রাচীর এবং গ্রাউন্ডে গ্রাউন্ডেড ধাতব প্লেট স্থাপন করা হয়েছে এবং EUT উল্লম্বভাবে ভিত্তিযুক্ত ধাতব প্লেটগুলি থেকে 0.4 মি দূরে।

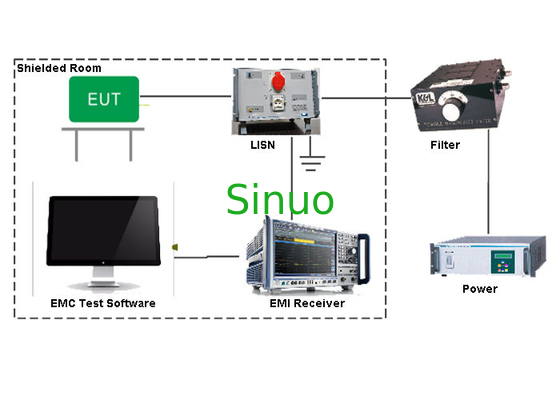

পরিকল্পিত ডায়াগ্রাম
