পণ্যের বিবরণ:
প্রদান:
|
আউটপুট বিভব: | 0.1 ~ ± 5% 20KV | স্রাব ব্যবধান: | 0.05-30s |
---|---|---|---|
স্রাবের সংখ্যা: | 1-9999 | আউটপুট পোলারিটি: | ইতিবাচক, নেতিবাচক |
স্রাব মোড: | যোগাযোগের স্রাব / এয়ার স্রাব | স্রাব পদ্ধতি: | ম্যানুয়াল / অটো |
লক্ষণীয় করা: | emc পরীক্ষা সিস্টেম,তড়িৎ চৌম্বকীয় পরীক্ষা পরিষেবা |

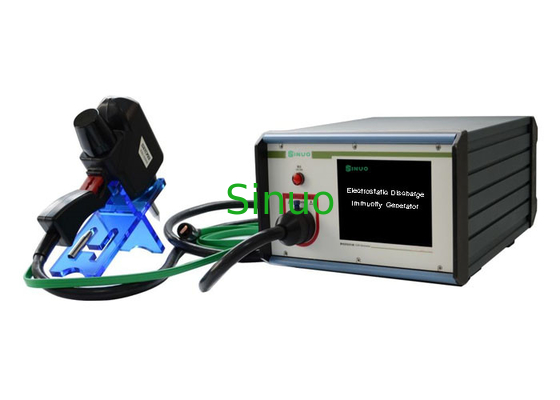

আইইসি 61000-4-2 20KV ইন্টেলিজেন্ট ইলেক্ট্রোস্ট্যাটিক স্রাব ইমিউনিটি জেনারেটর (ইএসডি)
স্ট্যান্ডার্ড এবং ক্লজ:
আইইসি 61000-4-2 / জিবি T17626.2: ইলেক্ট্রোস্ট্যাটিক স্রাব প্রতিরোধ ক্ষমতা পরীক্ষা
এএনএসআই / ইএসডি এসটিএম 5.2: ইলেক্ট্রোস্ট্যাটিক স্রাব সংবেদনশীলতা পরীক্ষার জন্য: মেশিন মডেল-উপাদান স্তর
ইআইএ / জেএসডি 22-এ 114-বি: ইলেক্ট্রোস্ট্যাটিক স্রাব সংবেদনশীলতা পরীক্ষা: হিউম্যান বডি মডেল (এইচবিএম)
ইআইএ / জেএসডি 22-এ 115-এ: ইলেক্ট্রোস্ট্যাটিক স্রাব সংবেদনশীলতা পরীক্ষা: মেশিন মডেল (এমএম)
ISO10605: বৈদ্যুতিন ক্ষয় থেকে বৈদ্যুতিক ব্যাঘাতের জন্য রাস্তা যানবাহন-পরীক্ষা পদ্ধতি
এএনএসআই / ইএসডি এসটিএম 5.1: ইলেক্ট্রোস্ট্যাটিক স্রাব সংবেদনশীলতা পরীক্ষার জন্য: হিউম্যান বডি মডেল (এইচবিএম) উপাদান
নমুনা এবং বিধিনিষেধ:
বিভিন্ন ধরণের লুমিনায়ার্স সরঞ্জাম, বৈদ্যুতিন সার্কিট এবং সরঞ্জাম
অ্যাপ্লিকেশন:
ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ ইমিউনিটি টেস্ট মূলত যখন কোনও ব্যক্তি বা কোনও বস্তু ডিভাইসের স্পর্শ করে তখন ডিভাইসটির স্পর্শ এবং সরাসরি কোনও ব্যক্তি বা কোনও বস্তু ডিভাইসের নিকটবর্তী বস্তুগুলিতে স্রাব (অপ্রত্যক্ষভাবে স্রাব) ঘটে যখন স্রাব (সরাসরি স্রাব) পরীক্ষা করে।
পরীক্ষার নীতি:
বুদ্ধিমান ইলেক্ট্রোস্ট্যাটিক স্রাব জেনারেটর একটি উচ্চ-নির্ভরযোগ্যতা, যা বৈদ্যুতিন স্রাব প্রতিরোধ ক্ষমতা পরীক্ষার বৈশিষ্ট্য এবং প্রয়োজনীয়তা অনুসারে বিশেষভাবে ডিজাইন করা হয়েছে। আইসিসি মোড পরীক্ষা, এইচবিএম মোড পরীক্ষা এবং এমএম মোড পরীক্ষা সহজেই স্রাব মডিউলগুলি পরিবর্তন করে পরিচালনা করা যেতে পারে।
গঠন:
ইলেক্ট্রোস্ট্যাটিক স্রাব 0.5- 20ns সময়ে 1-50A স্রাব বর্তমান উত্পাদন করতে পারে। যদিও স্রোত বড় তবে স্বল্প সময়ের কারণে, তাই শক্তি কম। ইলেক্ট্রোস্ট্যাটিক স্রাব সাধারণত লোকের ক্ষতি করে না তবে ইলেক্ট্রনিক সার্কিট চিপসের মতো বৈদ্যুতিন পণ্যগুলিতে ধ্বংসাত্মক প্রভাব ফেলতে পারে।
পরিবেশ ব্যবহার করুন:
বিদ্যুৎ সরবরাহ: 220V ± 10%, 50 / 60Hz
পরিবেষ্টনের তাপমাত্রা: 5 ° C ~ + 40 ° C, সেখানে ধূলিকণা, ক্ষয়কারী গ্যাস, জ্বলনযোগ্য এবং বিস্ফোরক বস্তুর উচ্চ ঘনত্ব থাকতে হবে না।
প্রযুক্তিগত পরামিতি:
নিয়ন্ত্রণ এবং অপারেশন | বৈদ্যুতিক নিয়ন্ত্রণ এবং টাচ স্ক্রিন বুদ্ধিমান অপারেটিং সিস্টেম |
ইএসডি ইলেক্ট্রোস্ট্যাটিক স্রাব মডেল | |
আউটপুট ভোল্টেজ | 0.1 ~ 20 কেভি ± 5%, 0.1চ্ছিক 0.1 ~ 30 কেভি ± 5% |
স্রাব ব্যবধান | 0.05-30s |
স্রাবের সংখ্যা | 1-9999 |
আউটপুট পোলারিটি | ইতিবাচক, নেতিবাচক |
স্রাব মোড | যোগাযোগের স্রাব / এয়ার স্রাব |
স্রাব পদ্ধতি | ম্যানুয়াল / অটো |
ডিসচার্জ নেটওয়ার্ক | ক্যাপাসিটার 150 পিএফ / প্রতিরোধ 330Ω (আইইসি), প্রতিস্থাপনযোগ্য |
স্রাব বর্তমান রাইজ সময় | 0.6 ~ 1ns |
পরীক্ষা মোড | একক, গণনা, 20 পিপিএস, এয়ার গ্যাপ স্রাব, যোগাযোগের স্রাব, আইইসি স্তর |
স্ট্যান্ডার্ড কনফিগারেশন | ডিসচার্জ গান, হাই ভোল্টেজ জেনারেটর, অন্তর্নির্মিত আরসি মডিউল, ডিসচার্জ ইলেক্ট্রোড, ডেটা |
ঐচ্ছিক | কাস্টম আরসি আরসি মডিউলগুলি (যেমন 100 পিএফ / 1500Ω (ইডিএস), 150 পিএফ / 150Ω (ইডিএস), 500 পিএফ / 500Ω (ইডিএস), 500 পিএফ / 5000Ω (ইডিএস), 200 পিএফ / 0Ω (ইডিএস)); ইলেক্ট্রোস্ট্যাটিক স্রাব পরীক্ষা স্ট্যান্ড (পরীক্ষার টেবিল 1600x800x800 মিমি, সমস্ত শক্ত কাঠ, আইইসি 61000-4-2 প্রয়োজনীয়তা পূরণ; রেফারেন্স গ্রাউন্ডিং প্লেট 2700x1800 মিমি, অনুভূমিক কাপলিং প্লেট 1600x800 মিমি, উল্লম্ব সংযুক্তি প্লেট 500x500 মিমি; গ্রাউন্ডিং উচ্চ ভোল্টেজ রোধ 2x470 কেΩ) ইএসডি ক্যালিগ্রেশন ইউনিট (2-ওহাম টার্গেট / 4 গিগাহার্টজ, কোক্সিয়াল কেবল সহ আইইসি / EN61000-4-2 এর ওয়েভফর্ম ক্যালিব্রেশন জন্য); বিকিরণ-শিথিলকারক |
পরীক্ষা কনফিগারেশন বিন্যাস |
