পণ্যের বিবরণ:
প্রদান:
|
স্ট্যান্ডার্ড: | আইইসি ইউএল ভিডিই বিএস এবং ইত্যাদি | আবেদন: | বৈদ্যুতিক সুরক্ষা পরীক্ষা |
---|---|---|---|
পরীক্ষার বিষয়বস্তু: | বহু | গঠন: | মেঝে-স্থায়ী |
লক্ষণীয় করা: | বৈদ্যুতিক ইনস্টলেশন পরীক্ষা সরঞ্জাম,এসি হিপট পরীক্ষার সরঞ্জাম |

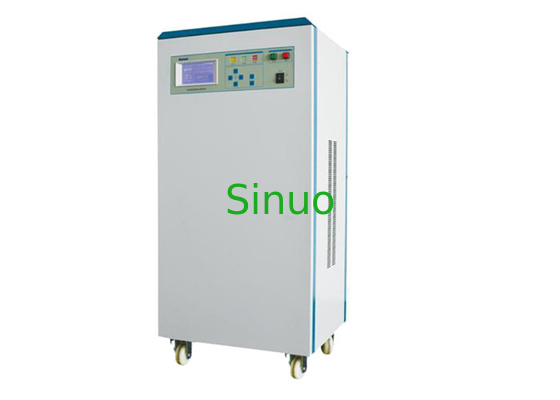

বৈদ্যুতিক সুরক্ষা সমন্বিত এসি হিপোট পরীক্ষার সরঞ্জাম, হিপট ইনসুলেশন পরীক্ষক
স্ট্যান্ডার্ড এবং ধারা:
IEC60884-1: 2013 "পরিবারের এবং অনুরূপ উদ্দেশ্যে প্লাগস এবং সকেট-আউটলেটগুলি- পার্ট 1: সাধারণ প্রয়োজনীয়তা"
IEC60335-1: 2016 "গৃহস্থালী এবং অনুরূপ বৈদ্যুতিক সরঞ্জাম-সুরক্ষা-পার্ট 1: সাধারণ প্রয়োজনীয়তা"
IEC60950-1: 2013 "তথ্য প্রযুক্তি সরঞ্জাম-সুরক্ষা-পার্ট 1: সাধারণ প্রয়োজনীয়তা"
IEC60065: 2014 "অডিও, ভিডিও এবং অনুরূপ বৈদ্যুতিন যন্ত্রপাতি-সুরক্ষা প্রয়োজনীয়তা"
নমুনা এবং বিধিনিষেধ:
গৃহস্থালী যন্ত্রপাতি, বৈদ্যুতিক আনুষাঙ্গিক, বাতি ইত্যাদি,
প্রয়োগ:
বিভিন্ন ধরণের হোম অ্যাপ্লায়েন্স ম্যানুফ্যাকচারার পাশাপাশি সেইসাথে সংস্থাগুলি যা গৃহ সরঞ্জাম সুরক্ষা পরীক্ষা এবং শংসাপত্র, গবেষণা ইনস্টিটিউট পরিচালনা করে
পরীক্ষার বিষয়বস্তু:
এসি হিপট পরীক্ষা, নিরোধক প্রতিরোধের পরীক্ষা, স্থল প্রতিরোধের পরীক্ষা, ফুটো বর্তমান পরীক্ষা, চালনার শক্তি এবং কম ভোল্টেজ শুরুর পারফরম্যান্স পরীক্ষা
কাঠামো:
মেঝে দাঁড়িয়ে
প্রযুক্তিগত পরামিতি:
এসি হিপোট পরীক্ষা | |||
বুস্টার রেট আউটপুট ক্ষমতা | 500VA (5000V / 100mA), শর্ট সার্কিট কারেন্ট 200mA এর চেয়ে বেশি | ||
আউটপুট ভোল্টেজ তরঙ্গরূপ, বিকৃতি, সমন্বয় হার | সাইন ওয়েভ, <3% (খাঁটি রেজিস্ট্যান্স, 5000 ভি / 1 এমএ), <3% (খালি লোড থেকে সম্পূর্ণ লোড পর্যন্ত) | ||
আউটপুট ভোল্টেজ সেটিং | ব্যাপ্তি | 500। 5000V | |
রেজোলিউশন, নির্ভুলতা | 5 ভি, ± (3% × সেটিং + 10 ভি) | ||
ফ্রিকোয়েন্সি সেটিং | ব্যাপ্তি, নির্ভুলতা | 50Hz / 60Hz, ± 0.1% × সেটিং | |
সতর্কতা সীমাবদ্ধতা সেট | বর্তমানের উপরের সীমা | 0.10 ~ 99.99mA | |
বর্তমান নিম্ন-সীমা | 0.00 ~ 10.00mA | ||
ক্ষতিপূরণ বর্তমান সেটিং | ব্যাপ্তি | 0.00 ~ 10.00mA, স্বয়ংক্রিয় পরীক্ষা, ক্ষতিপূরণ চালু / বন্ধে সেট করা যেতে পারে | |
সময় সেটিং | ব্যাপ্তি | 1 ~ 999 এস | |
সময়ের পরিধি র্যাম্প করুন | 1 ~ 100s | ||
সঠিকতা | ± (0.1% × সেটিং + 1 অ্যাকাউন্ট) | ||
ব্রেকডাউন বর্তমান অ্যালার্ম | ব্যাপ্তি, নির্ভুলতা | 0.10 ~ 99.99 এমএ, ± (3% × পঠন + 3 অ্যাকাউন্ট) | |
নিরোধক প্রতিরোধের পরীক্ষা | |||
রেটেড আউটপুট ক্ষমতা | 2 ভিএ (1000 ভি / 2 এমএ) | ||
আউটপুট ভোল্টেজ নিয়ন্ত্রণ, আউটপুট ভোল্টেজ রিপল | <3% (কোনও লোড থেকে সম্পূর্ণ বোঝা পর্যন্ত), <1% |
||
আউটপুট ভোল্টেজ সেটিং | ব্যাপ্তি, নির্ভুলতা | ডিসি 500 ভি বা 1000 ভি, ± (3% × সেটিং + 3 অ্যাকাউন্ট) | |
সতর্কতা সীমাবদ্ধতা সেট | প্রতিরোধের উচ্চ-সীমা পরিসীমা | 0.0 ~ 99.9 MΩ, 100 ~ 2000MΩ (যদি উপরের সীমাটি 0 তে সেট করা থাকে তবে এটি উপরের সীমাটির জন্য সিদ্ধান্ত গ্রহণ করবে না) | |
প্রতিরোধের নিম্ন-সীমা ব্যাপ্তি | 0.3 ~ 99.9 MΩ, 100 ~ 2000MΩ | ||
সময় সেটিং | ব্যাপ্তি, নির্ভুলতা | 1 ~ 999s, ± (0.1% × সেটিং + 1 অ্যাকাউন্ট) | |
অন্তরণ প্রতিরোধের পরিমাপ | ব্যাপ্তি | 0.0 ~ 99.9 MΩ, 100 ~ 2000 MΩ | |
সঠিকতা |
≤200MΩ: ± (3% × পঠন + 3 অ্যাকাউন্ট) > 200MΩ: ± (8% × পঠন + 8 অ্যাকাউন্ট) |
||
গ্রাউন্ড বন্ড প্রতিরোধ পরীক্ষা | |||
কোনও লোড আউটপুট ভোল্টেজ নেই | <12 ভি | ||
আউটপুট বর্তমান সেটিং | ব্যাপ্তি, নির্ভুলতা | 3 ~ 30A, ± (3% × সেটিং + 0.2A) | |
বর্তমান ফ্রিকোয়েন্সি সেটিংস | ব্যাপ্তি, নির্ভুলতা | সাইন ওয়েভফর্ম 50Hz / 60Hz, ± 0.1% × সেটিং | |
পরীক্ষার সময় নির্ধারণ | ব্যাপ্তি | 1 ~ 999 এস | |
সঠিকতা | ± (0.1% × সেটিং + 1 অ্যাকাউন্ট) | ||
ফলাফল প্রদর্শন মোড | স্থল প্রতিরোধের বা ভোল্টেজ | ||
গ্রাউন্ড প্রতিরোধের প্রদর্শন মোড | |||
সতর্কতা সীমাবদ্ধতা সেট | প্রতিরোধের উচ্চ-সীমা পরিসীমা |
3 এ ≤ আউটপুট বর্তমান ≤ 10 এ: 10 ~ 600 এমΩ Ω 11 এ ≤ আউটপুট বর্তমান ≤ 25A: 10 ~ 300 mΩ Ω 26A ≤ আউটপুট বর্তমান ≤ 30A: 10 ~ 200 mΩ Ω |
|
প্রতিরোধের নিম্ন-সীমা ব্যাপ্তি | 0 ~ 100 mΩ | ||
ক্ষতিপূরণ প্রতিরোধের সেটিং | ব্যাপ্তি | 0 ~ 200 mΩ, স্বয়ংক্রিয় পরীক্ষা, ক্ষতিপূরণ চালু / বন্ধে সেট করা যেতে পারে | |
গ্রাউন্ড বন্ড প্রতিরোধের পরিমাপ | ব্যাপ্তি, নির্ভুলতা | 10 ~ 600 mΩ, ± (3% × পঠন + 5 অ্যাকাউন্ট) | |
গ্রাউন্ড ভোল্টেজ ডিসপ্লে মোড | |||
সতর্কতা সীমাবদ্ধতা সেট | ভোল্টেজ আপার-সীমা পরিসীমা | 30 ~ 7500 এমভি | |
ভোল্টেজ নিম্ন-সীমা ব্যাপ্তি | 0 ~ 3000 এমভি | ||
ক্ষতিপূরণ ভোল্টেজ সেটিং | ব্যাপ্তি | 0 ~ 1000 এমভি, স্বয়ংক্রিয় পরীক্ষার, ক্ষতিপূরণ চালু / বন্ধে সেট করা যেতে পারে | |
গ্রাউন্ড বন্ড প্রতিরোধের পরিমাপ | ব্যাপ্তি, নির্ভুলতা | 10 ~ 7500 এমভি, ± (3% × পঠন + 50 এমভি) | |
ফুটো বর্তমান পরীক্ষা | |||
ফুটো বর্তমান পরীক্ষা টাইপ সেটিং | একক ফেজ লোড, স্ট্যাটিক / গতিশীল ফুটো বর্তমান | ||
এমডি নেটওয়ার্ক নির্বাচন | স্ট্যান্ডার্ড আইইসি 60990 ফিগার 4 নেটওয়ার্ক;অন্যান্য পরীক্ষার নেটওয়ার্ক .চ্ছিক | ||
অ্যালার্মিং সীমা নির্ধারণ | বর্তমানের উপরের সীমা সীমা | 0.050 ~ 9.999mA | |
বর্তমান নিম্ন-সীমা ব্যাপ্তি | 0.000 ~ 5.000mA | ||
ফুটো বর্তমান ক্ষতিপূরণ সেটিং | ব্যাপ্তি | 0.000 ~ 1.000mA, স্বয়ংক্রিয় পরীক্ষা, ক্ষতিপূরণ চালু / বন্ধে সেট করা যেতে পারে | |
সময় পরীক্ষা সেটিং | ব্যাপ্তি, নির্ভুলতা | 1 ~ 999s, ± (0.1% × সেটিং + 1 অ্যাকাউন্ট) | |
ফুটো বর্তমান পরিমাপ | ব্যাপ্তি | 0.050 ~ 9.999mA | |
সঠিকতা |
ডিসি ~ 10kHz: ± (3% × পঠন + 0.010mA) 10 কেএইচজেড ~ 1MHz: ± (5% × পঠন + 0.050mA) |
||
আউটপুট ভোল্টেজ পরিমাপ | ব্যাপ্তি, নির্ভুলতা | 60 ~ 280V (ফেজ ভোল্টেজ), ± (0.5% × পঠন + 2 অ্যাকাউন্ট) | |
কেবল এএন 9651 এস (এফ) / এএন 9651 এফ (এফ) / এএন 9651 বি (এফ) এর জন্য পাওয়ার চালান | |||
সতর্কতা সীমাবদ্ধতা সেট | পাওয়ার উপরের সীমা সীমা | 6 ~ 6000W | |
পাওয়ার নিম্ন-সীমা ব্যাপ্তি | 0 ~ 6000W | ||
পরীক্ষার সময় নির্ধারণ | ব্যাপ্তি, নির্ভুলতা | 1 ~ 999s, ± (0.1% × সেটিং + 1 অ্যাকাউন্ট) | |
ভোল্টেজ পরিমাপ | ব্যাপ্তি, নির্ভুলতা | 60 ~ 280V (ফেজ ভোল্টেজ), ± (0.5% × পঠন + 2 অ্যাকাউন্ট) | |
বর্তমান পরিমাপ | ব্যাপ্তি, নির্ভুলতা | 0.030 ~ 3.999A, 4.00 ~ 25.00A, ± (0.5% × পঠন + 2 অ্যাকাউন্ট) | |
সক্রিয় শক্তি পরিমাপ | ব্যাপ্তি, নির্ভুলতা |
30.0 ~ 199.9W: ± (0.5% × পঠন + 5 ডাব্লু), 200 ~ 6000W (or2000W): ± (0.5% × পঠন + 30 ডাব্লু) |
|
পাওয়ার ফ্যাক্টর পরিমাপ | ব্যাপ্তি, নির্ভুলতা | 0.10 ~ 1.00, ± (2% × পঠন + 2 গণনা) | |
লো ভোল্টেজ শুরুর পরীক্ষা | |||
সতর্কতা সীমাবদ্ধতা সেট | বর্তমানের উপরের সীমা সীমা | 0.30 ~ 25.00A | |
বর্তমান নিম্ন-সীমা ব্যাপ্তি | 0.00 ~ 25.00A | ||
পরীক্ষার সময় নির্ধারণ | ব্যাপ্তি, নির্ভুলতা | 1 ~ 999s, ± (0.1% × সেটিং + 0.05 সেটিং) | |
ভোল্টেজ পরিমাপ | ব্যাপ্তি, নির্ভুলতা | 60 ~ 280V (ফেজ ভোল্টেজ), ± (0.5% × পঠন + 2 অ্যাকাউন্ট) | |
বর্তমান পরিমাপ | ব্যাপ্তি, নির্ভুলতা | 0.030 ~ 3.999A, 4.00 ~ 25.00A, ± (0.5% × পঠন + 2 অ্যাকাউন্ট) | |
ইউটিউটের জন্য বিদ্যুৎ সরবরাহ | |||
SN2212B বিল্ট-ইন বিচ্ছিন্ন ট্রান্সফর্মার mer | |||
বিচ্ছিন্ন ট্রান্সফর্মার ইনপুট ভোল্টেজ, ফ্রিকোয়েন্সি | ইনপুট ভোল্টেজ এবং ফ্রিকোয়েন্সি ভিত্তিতে নির্ধারিত | ||
বিচ্ছিন্ন ট্রান্সফর্মার আউটপুট ভোল্টেজ অনুপাত | ফুটো বর্তমান পরীক্ষা | আউটপুট ভোল্টেজ ইনপুট ভোল্টেজের 1.06 গুণ | |
বিদ্যুৎ পরীক্ষা চালান | আউটপুট ভোল্টেজ ইনপুট ভোল্টেজের 1.00 গুণ | ||
লো ভোল্টেজ শুরুর পরীক্ষা | আউটপুট ভোল্টেজ ইনপুট ভোল্টেজের 0.85 গুণ | ||
বিচ্ছিন্ন ট্রান্সফর্মার ক্ষমতা | একক ফেজের লোড রেটেড ক্ষমতা 6000VA | ||
বিচ্ছিন্ন ট্রান্সফর্মার ভোল্টেজ নিয়ন্ত্রণ | 3% (কোনও লোড থেকে সম্পূর্ণ বোঝা পর্যন্ত) | ||
অতিকালীন সুরক্ষা | সর্বাধিক বর্তমান 30A হয়, 5s ওভারকন্টেন্টের পরে বিচ্ছিন্ন বিদ্যুৎ সরবরাহ স্বয়ংক্রিয়ভাবে কেটে যায় | ||
SN2212S, SN2212F বিল্ট-ইন ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই | |||
সর্বাধিকআউটপুট ক্ষমতা | 5000VA | ||
আউটপুট ভোল্টেজ বিকৃতি | 1% @ 47 ~ 63Hz | ||
আউটপুট ভোল্টেজ স্থিতিশীলতা | 1% | ||
প্রোগ্রামড আউটপুট ভোল্টেজ | ভোল্টেজের পরিধি | 0 ~ 300 ভি | |
ভোল্টেজ নির্ভুলতা | 0.5% আরডি + 0.5% এফএস | ||
প্রোগ্রামযুক্ত আউটপুট ফ্রিকোয়েন্সি | কম্পাংক সীমা | 47 ~ 63Hz | |
ফ্রিকোয়েন্সি স্থায়িত্ব | 0.1% | ||
আউটপুট সর্বাধিক বর্তমান | 0 ~ 150 ভি ফাইল | 27 এ | |
0 ~ 300V ফাইল | 14 এ | ||
SN2212S ইন-প্যাড কনফিগার করা হয়েছে | |||
প্রসেসর | ARM926 কোর, 400MHz ফ্রিকোয়েন্সি | ||
অপারেটিং সিস্টেম | উইন্ডোজ সিই | ||
সফটওয়্যার | নিরাপত্তা পরীক্ষার জন্য ইএসআরএস-প্যাড বিশেষ সফ্টওয়্যার | ||
প্রদর্শন | 10.4 "টিএফটি রঙের এলসিডি | ||
অপারেশন পদ্ধতি | টাচ স্ক্রিনের মাধ্যমে ইনপুট, ইউএসবি ইন্টারফেস মাউস এবং কীবোর্ডের মাধ্যমে সহায়তা ইনপুট | ||
স্টোরেজ | 50 এমবি ফ্ল্যাশ, ব্যবহারকারী বৃহত ক্ষমতার এসডি মেমরি কার্ড চয়ন করতে পারেন | ||
বাহ্যিক ইন্টারফেস | 2-ওয়ে আরএস 232 ইন্টারফেস, 2-ওয়ে ইউএসবি ইন্টারফেস, ক্যান ইন্টারফেস, ডিসি 12 ভি পাওয়ার ইন্টারফেস | ||
মাউন্ট বন্ধনী | 3 ডি, পূর্ণ কোণ, প্রদর্শন স্ট্যান্ড | ||
বারকোড স্ক্যানার | আরএস 232 ইন্টারফেস সহ একটি বারকোড স্ক্যানার ডিফল্ট হয়েছে | ||
ইন্টারফেস ফাংশন | |||
রিমোট কন্ট্রোল ইন্টারফেস | স্ট্যান্ডার্ড, স্ট্যান্ডার্ড ফুট স্যুইচ (শুরু) | ||
অ্যালার্ম হালকা ইন্টারফেস | স্ট্যান্ডার্ড, স্ট্যান্ডার্ড থ্রি-কালার সতর্কতা আলো (পরীক্ষা, যোগ্য, সতর্কতা) | ||
যোগাযোগ ইন্টারফেস | স্ট্যান্ডার্ড আরএসএ 32, alচ্ছিক আরএস ৪85৫, নেটওয়ার্ক পোর্ট, জিপিআইবি, ইত্যাদি | ||
পরিবর্তনশীল ফ্রিকোয়েন্সি শক্তি নিয়ন্ত্রণ ইন্টারফেস | .চ্ছিক | ||
ইন্টারফেস সুইচ | Ptionচ্ছিক, শুরু, থামানো, পরীক্ষা, পাস, অ্যালার্ম সুইচ আউটপুট | ||
প্রিন্টার ইন্টারফেস | Ptionচ্ছিক, ডট ম্যাট্রিক্স প্রিন্টার এবং মাইক্রো প্রিন্টারগুলির জন্য সমর্থন | ||
সাধারণ স্পেসিফিকেশন | |||
যাচাইকরণ এবং ক্রমাঙ্কন পরিবেশ | 23 ডিগ্রি সেন্টিগ্রেড 5 ডিগ্রি সেন্টিগ্রেড, (45 ~ 75)% আরএইচ, কম ধুলা | ||
পরিবেশ ব্যবহার করুন | 0 ° C ± 40 ° C, (5 ~ 90)% আরএইচ, কম ধুলো | ||
স্টোরেজ পরিবেশ | -10। C ~ 55 ° C, (5 ~ 95)% আরএইচ, কম ধুলো | ||
সিস্টেম শক্তি | 220V ± 10%, 50Hz ± 5%, 10A | ||
সিস্টেম বিদ্যুৎ খরচ | সর্বাধিক 1000VA (পরীক্ষিত পণ্যের অপারেটিং পাওয়ার খরচ বাদে) | ||
সিস্টেমের ওজন (প্যাকেজিং ছাড়াই) | প্রায় 80 কেজি | ||
মাত্রা (মিমি, প্যাকেজিং ছাড়াই) | এসএন 2212 এস | 483 (ডাব্লু) x 600 (ডি) x 1355 (এইচ) | |
SN2212F | 483 (ডাব্লু) x 600 (ডি) x 1355 (এইচ) | ||
এসএন 2212 বি | 530 (ডাব্লু) x 460 (ডি) x 1105 (এইচ) |
